Toro Multi Pro 1750 Installationsanweisungen Seite 27

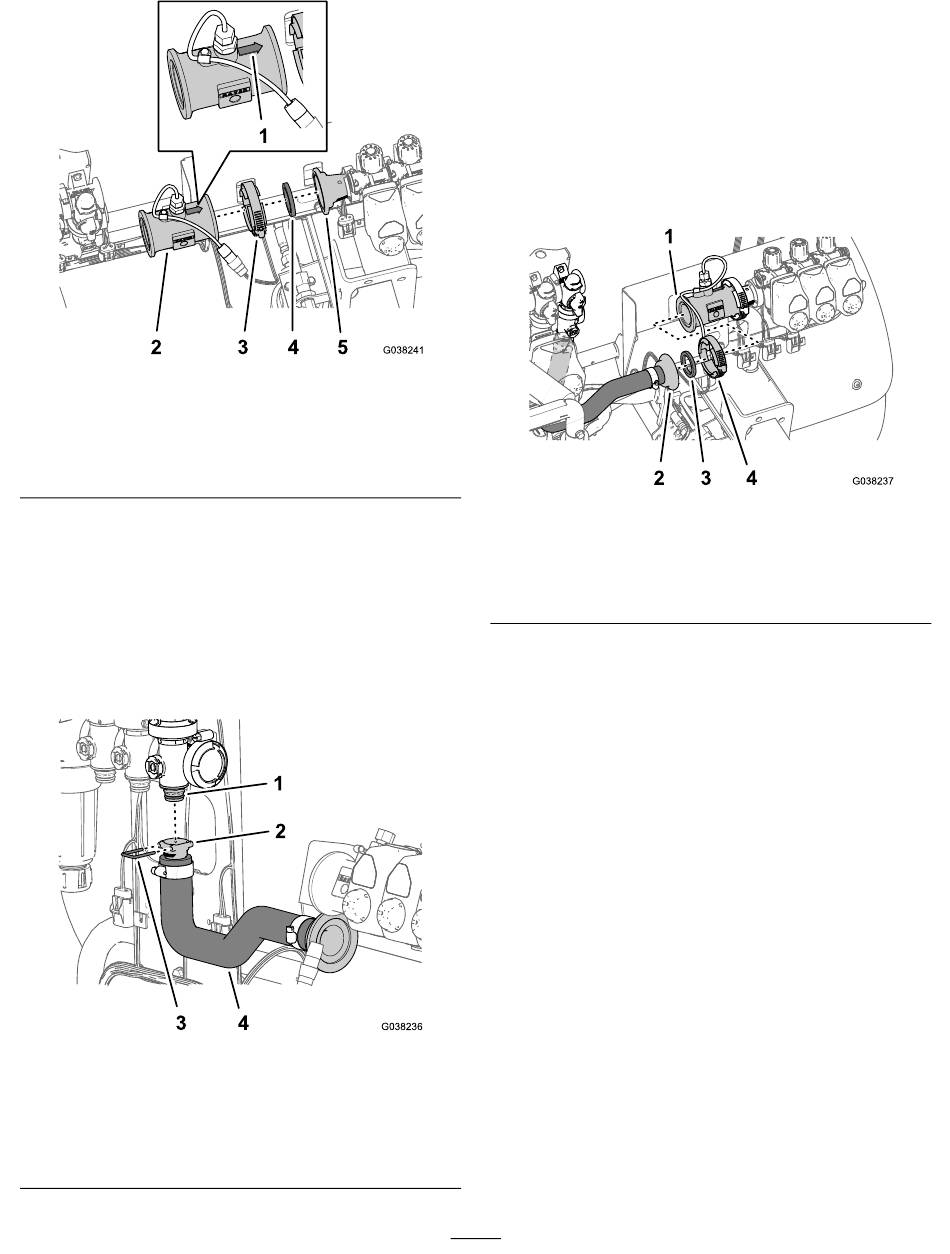

1. Pfeil
2. Durchflussmessgerät
3. Flanschklemme
2. Befestigen Sie das Durchflussmessgerät mit der
Dichtung und der Flanschklemme
Schritt 2 und 3 in Entfernen des Durchflussmessgeräts
von den Ventilverteilern (Seite 12)
Reduzierstück-Adapter.
3. Befestigen Sie das Schnellkupplungsanschlussstück
des Durchflussmessgerätschlauchs am
Schnellkupplungsanschlussstück des Hauptsprühventils
(Bild 54).
1. Schnellkupplungsanschlussstück
(Hauptsprühventil)
2. Schnellkupplungsanschlussstück
(Durchflussmessgerät-
schlauch)
Bild 53
4. Dichtung
5. Reduzierstück-Adapter
(linkes Sprühventil)
(Bild 53), die Sie in
entfernt haben, am
Bild 54
3. Halter
4. Durchflussmessgerätschlauch
4. Befestigen Sie das Schlauchanschlussstück
mit dem Halter
Durchflussmessgerätschlauch bereitgestellt
wird, am Ventilanschlussstück.
5. Fluchten Sie das gezahnte Flanschanschlussstück des
Durchflussmessgerätschlauchs und die Dichtung, die
Sie in Schritt
von den Ventilverteilern (Seite 12)
dem Flansch am Zulauf des Durchflussmessgeräts aus
(Bild 55).
g038241
1. Flansch (Durchflussmess-
gerät)
2. Gezahntes
Flanschanschlussstück
6. Befestigen Sie den Durchflussmessgerätschlauch mit
einer Klemme
des Durchflussmessgeräts von den Ventilverteilern
(Seite 12) entfernt haben, am Durchflussmessgerät.
Befestigen des Ventilaktuators am
Verteilerventil
Führen Sie diesen Schritt durch, wenn Sie den Ventilaktuator
zum Befestigen des Schlauchs an den Verteilerventilen
entfernt haben.
1. Fluchten Sie den Ventilaktuator, den Sie in Schritt
Entfernen der Ventilaktuatoren (Seite 26)
haben, mit der Stellung des Verteilerventils aus, die in
Bild 51 abgebildet ist.
2. Befestigen Sie den Ventilaktuator mit dem Halter, den
Sie in Schritt
26) entfernt haben.
g038236
27
(Bild 54), der mit dem
3 in Entfernen des Durchflussmessgeräts
entfernt haben, mit
Bild 55
3. Dichtung
4. Flanschklemme
(Bild 55), die Sie in Schritt
2 in Entfernen der Ventilaktuatoren (Seite
g038237
1 in Entfernen
1 in
identifiziert
