Toro Multi Pro 1750 Installationsanweisungen Seite 37

Rücklauf-, Sprühzulauf- und Überlaufschläuche (Seite
14) entfernt haben, am T-Anschlussstück.
Befestigen des oberen Sprühzu-
laufschlauchs, Maschinen mit dem
optionalen Ejektor
1. Fluchten Sie das gerade, gezahnte Anschlussstück des
oberen Zulaufschlauchs (25 cm x 22 cm) und eine
Dichtung (1" x 1⅜") mit dem Flansch des Adapters am
Ejektorabstellventil aus
1. 90°-Flanschkrümmer,
oberer Zulaufschlauch (25
cm x 22 cm)
2. Dichtung (1" x 1⅜")
3. Flanschklemme, 40 mm
bis 64 mm
2. Befestigen Sie den Schlauch mit einer Flanschklemme
(40 mm bis 64 mm) lose am Adapter
3. Fluchten Sie den 90°-Flanschkrümmer des oberen
Zulaufschlauchs und die Dichtung am Flansch des
Filterkopfes aus (Bild
4. Befestigen Sie den 90°-Flanschkrümmer mit einer
Flanschklemme (40 mm bis 64 mm) am Filterkopf
(Bild 76).
5. Ziehen Sie die Flanschklemme an, mit der das gerade,
gezahnte Anschlussstück des oberen Zulaufschlauchs
am Adapter des Ejektorabstellventils befestigt ist
76).
(Bild 76).

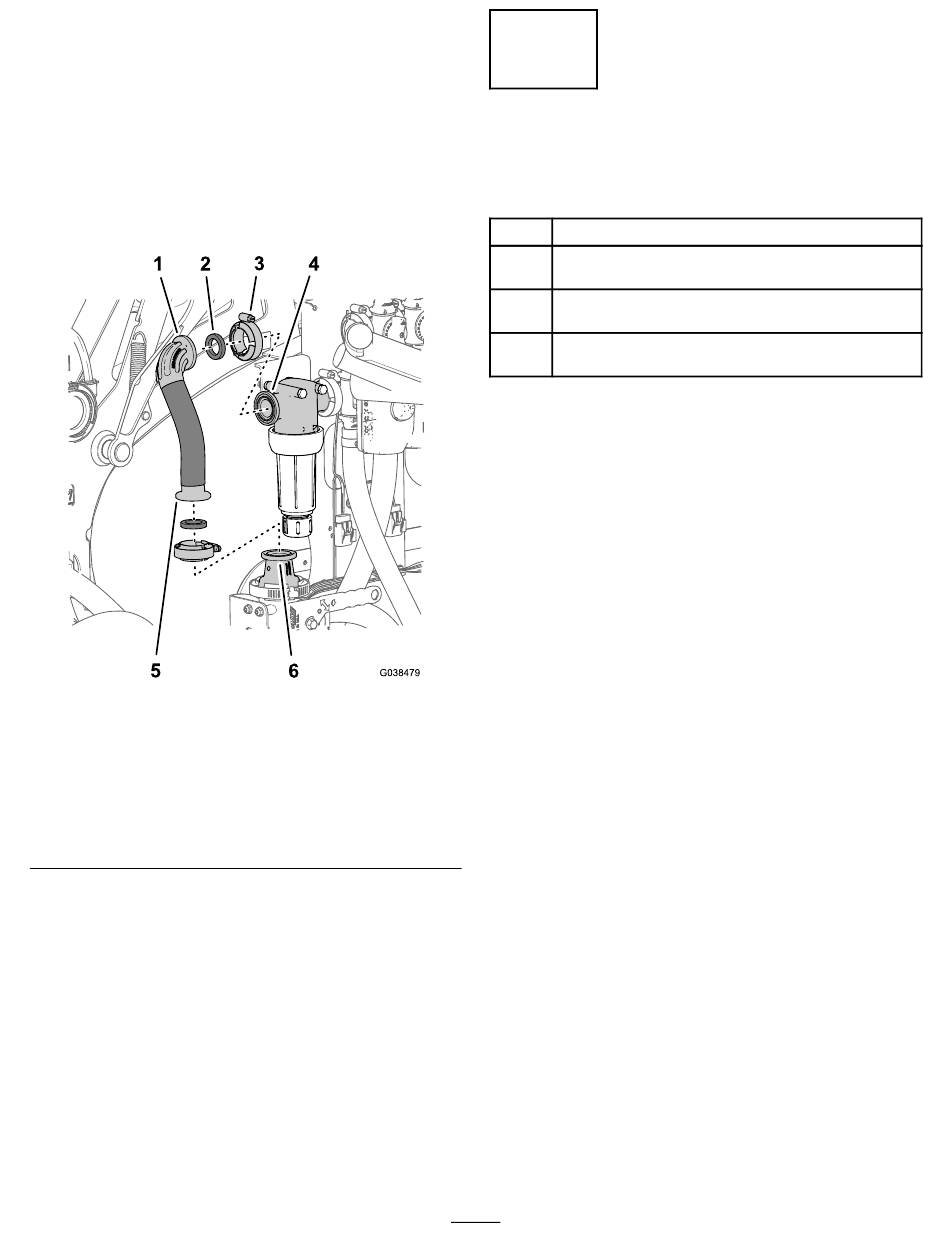

Bild 76
4. Filterkopf
5. Gerades, gezahntes
Anschlussstück
6. Adapter (Ejektorabstell-
ventil)
(Bild 76).
76).
16
Anschließen der Abschnitts-
prühventilschläuche
Für diesen Arbeitsschritt erforderliche Teile:
1 Abschnittüberlaufschlauch, 2,5 cm x 146 cm
Zulaufschlauch, linker Auslegerabschnitt, 2 cm x 205
1
cm
Zulaufschlauch, mittlerer Auslegerabschnitt, 2 cm x
1
58 cm
Zulaufschlauch, rechter Auslegerabschnitt, 2 cm x
1
170 cm
Befestigen des Abschnittüberlauf-
schlauchs
Für Maschinen ohne die optionale Spritzpistole
oder die optionale Schlauchtrommel.
Hinweis: Wenn Sie das Ventilumrüstungskit an einer
Maschine mit dem optionalen Handsprühstab oder der
optionalen Schlauchtrommel befestigen, überspringen Sie
diesen Schritt. Sie befestigen den Abschnittüberlaufschlauch
in Befestigen des Abschnittüberlaufschlauchs, Maschinen mit
der optionalen Spritzpistole oder der optionalen elektrischen
Schlauchtrommel (Seite
1. Montieren Sie das 90°-Schnellkupplungsanschlussstück
g038479
des Abschnittüberlaufschlauchs (2,5 cm x
146 cm) mit dem Halter (klein), der mit dem
Abschnittüberlaufschlauch geliefert wird, an der
Schnellkupplung des Sicherheitsventilverteilers
77).
(Bild
