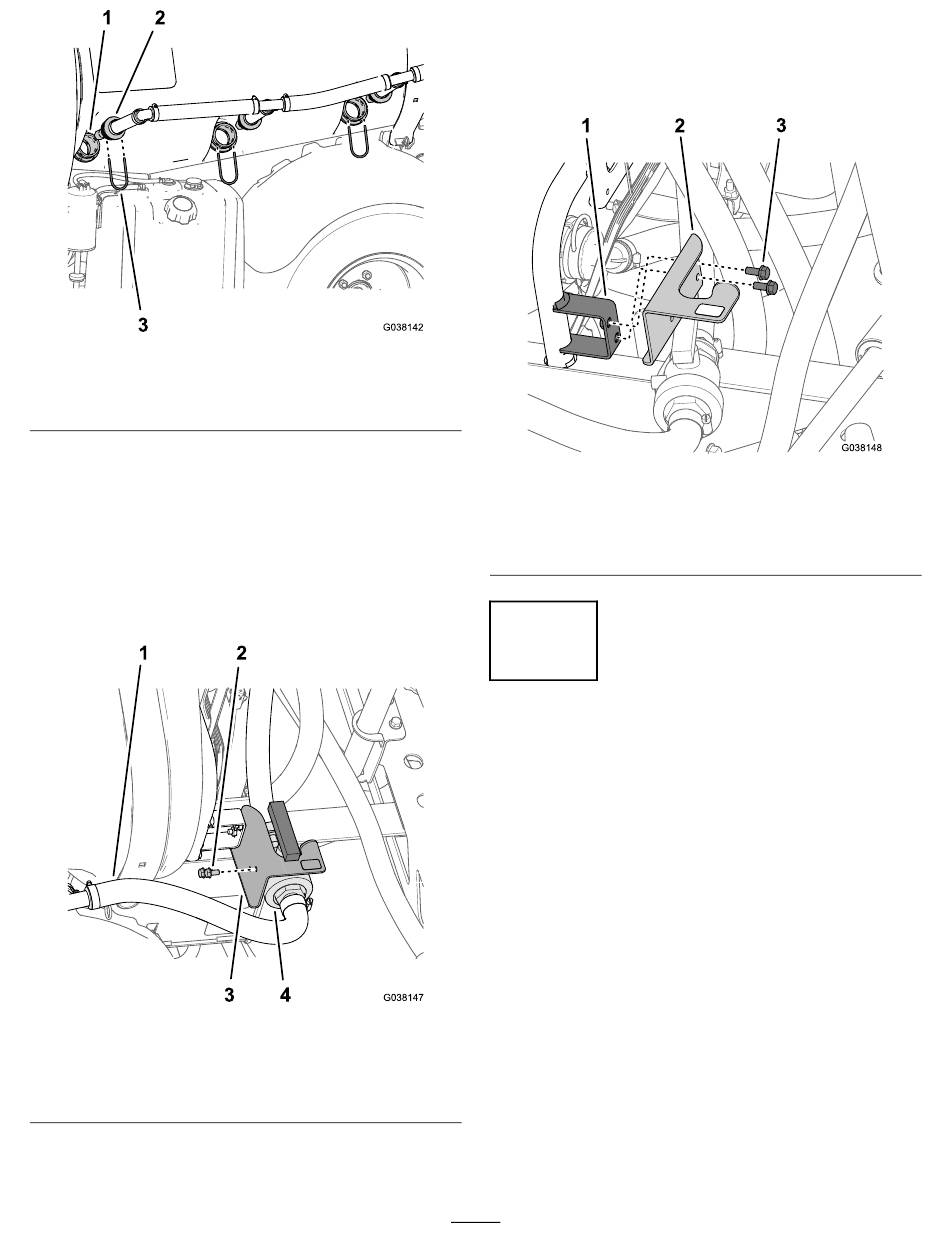

Toro Multi Pro 1750 Installationsanweisungen Seite 14

1. Schottanschlussstück
2. Rührwerkdüse
2. Nehmen Sie die Rührwerkdüsen von den
Schottanschlussstücken ab
Entfernen der Halterung für die Befesti-
gung des Rührwerkdrosselventils
1. Entfernen Sie die zwei Bundkopfschrauben (5/16"
x ⅝"), mit denen das Rührwerkdrosselventil an der
Drosselventilhalterung befestigt ist
1. Rührwerkzulaufschlauch
2. Bundkopfschraube
(5/16" x ⅝")
2. Entfernen Sie die zwei Bundkopfschrauben (5/16"
x ¾"), mit denen die Drosselventilhalterung an der
Bild 20
3. Halter
(Bild 20).
(Bild 21).
Bild 21
3. Halterung (Drosselventil)
4. Rührwerkdrosselventil
Drosselventilbefestigung befestigt ist, und nehmen Sie
die Halterung ab
Hinweis: Die vier Bundkopfschrauben und die
Drosselventilhalterung werden nicht mehr benötigt.
g038142
1. Befestigung
(Drosselventilhalterung)
2. Halterung (Drosselventil)
7
Entfernen der Rührwerk-,
Dosierungs- und
Hauptsprühventile
Keine Teile werden benötigt
Abschließen der Rücklauf-,
Sprühzulauf- und Überlaufschläuche
1. Nehmen Sie den Halter am Heck der Maschine
ab, mit dem das gezahnte 90°-Anschlussstück des
Rücklaufschlauchs am T-Anschlussstück innen am
Druckentlastungsventil befestigt ist
g038147
Hinweis: Bewahren Sie die Befestigungen für den
Einbau in Montieren des Rücklaufschlauchs (Seite 31)
auf.
14
(Bild 22).
Bild 22
3. Bundkopfschraube
(5/16" x ¾")
(Bild 23).
g038148
