Toro Multi Pro 1750 Installationsanweisungen Seite 29

12
Montieren des Rührwerk-
Drosselventils und des
Ejektorabstellventils für
Maschinen mit optionalem
Ejektor
Für diesen Arbeitsschritt erforderliche Teile:
1 Griff
1 Schraube (6-32" x ⅝")
1 Rührwerkdrosselventil
1 Halterung (Nylon)
1 Rührwerk-Ventilhalterung
4 Schraube (6 mm x 12 mm)
1 Ejektorabstellventil
1 Ejektorabstellhalterung
4
Sicherungsbundmutter (¼")
2 Bundkopfschraube (5/16" x ¾")
Befestigen des Rührwerk-
Drosselventils
1. Befestigen Sie den Griff mit der Schraube (6-32 x ⅝")
am Rührwerkdrosselventil (Bild 58).
1. Schraube (6-32" x ⅝")
2. Griff
3. Rührwerkdrosselventil
4. Drosselventilbefestigung
(Nylon)
2. Falls sie nicht angebracht sind, setzen Sie die
vier Edelstahlmuttern in die Schlitze in der
Drosselventilbefestigung aus Nylon für das
Rührwerk-Drosselventil ein
3. Montieren Sie das Rührwerk-Drosselventil in der
Befestigung für das Drosselventil, wie in
abgebildet.
4. Befestigen Sie die Befestigung für das Drosselventil mit
der Schraube (6"–32 x ⅝") am Rührwerk-Drosselventil,
wie in Bild 58 abgebildet.
5. Befestigen Sie das Drosselventil und die Befestigung
mit den vier Schrauben (6 mm x 12 mm) an der
Halterung des Rührwerkventils
Montieren des Ejektorabstellventils für
Maschinen mit optionalem Ejektor
1. Fluchten Sie den Schlauch in der Ejektorabstellhalte-
rung mit den Bolzen des Ejektorabstellventils aus, wie
in Bild 59 abgebildet.
29

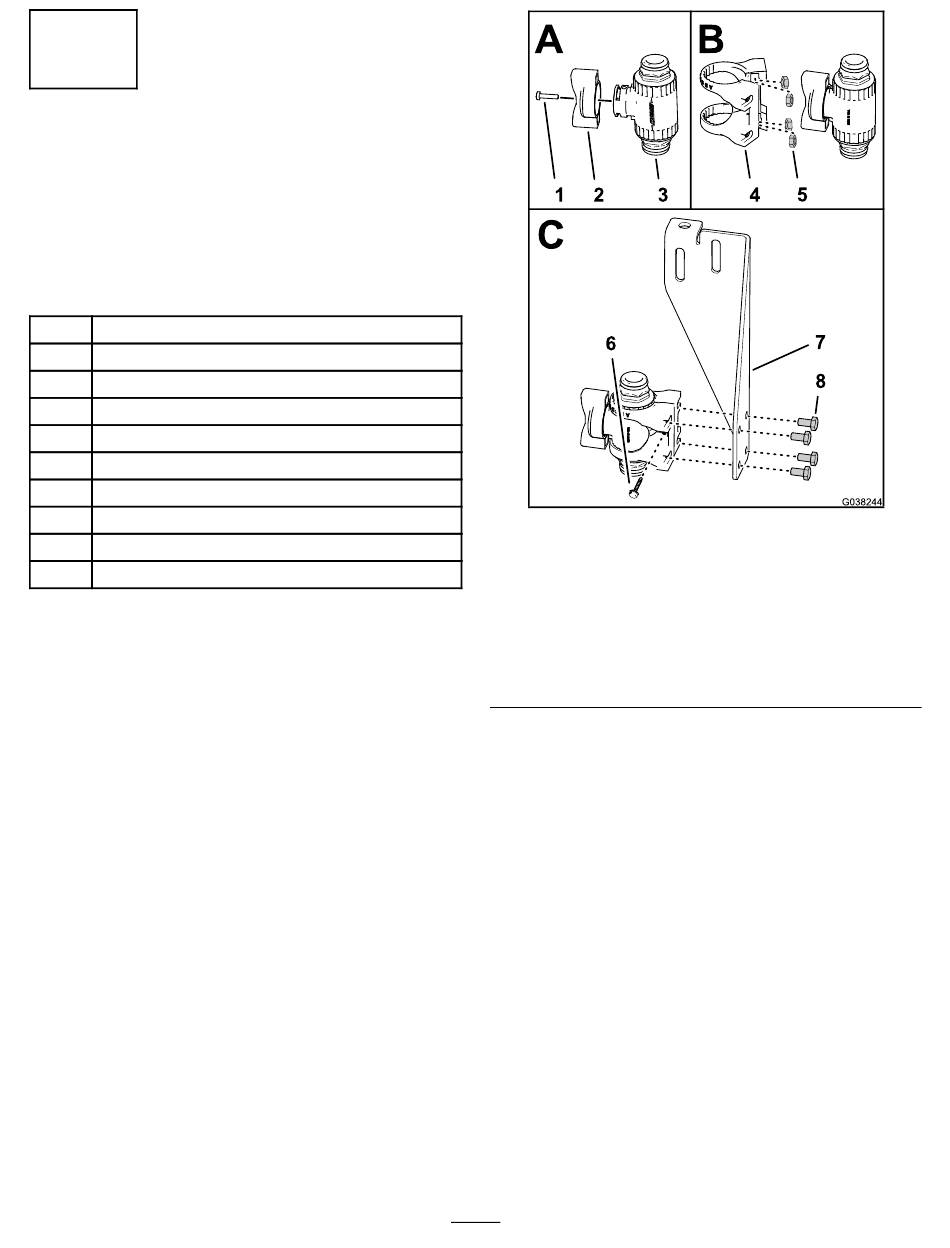

Bild 58
5. Edelstahlmutter (6 mm,
Drosselventilbefestigung)
6. Stellschraube (Nr. 6,
Drosselventilbefestigung)
7. Rührwerk-Ventilhalterung
8. Schraube (6 mm x 12 mm)
(Bild 58).
Bild 58
(Bild 58).
g038244
