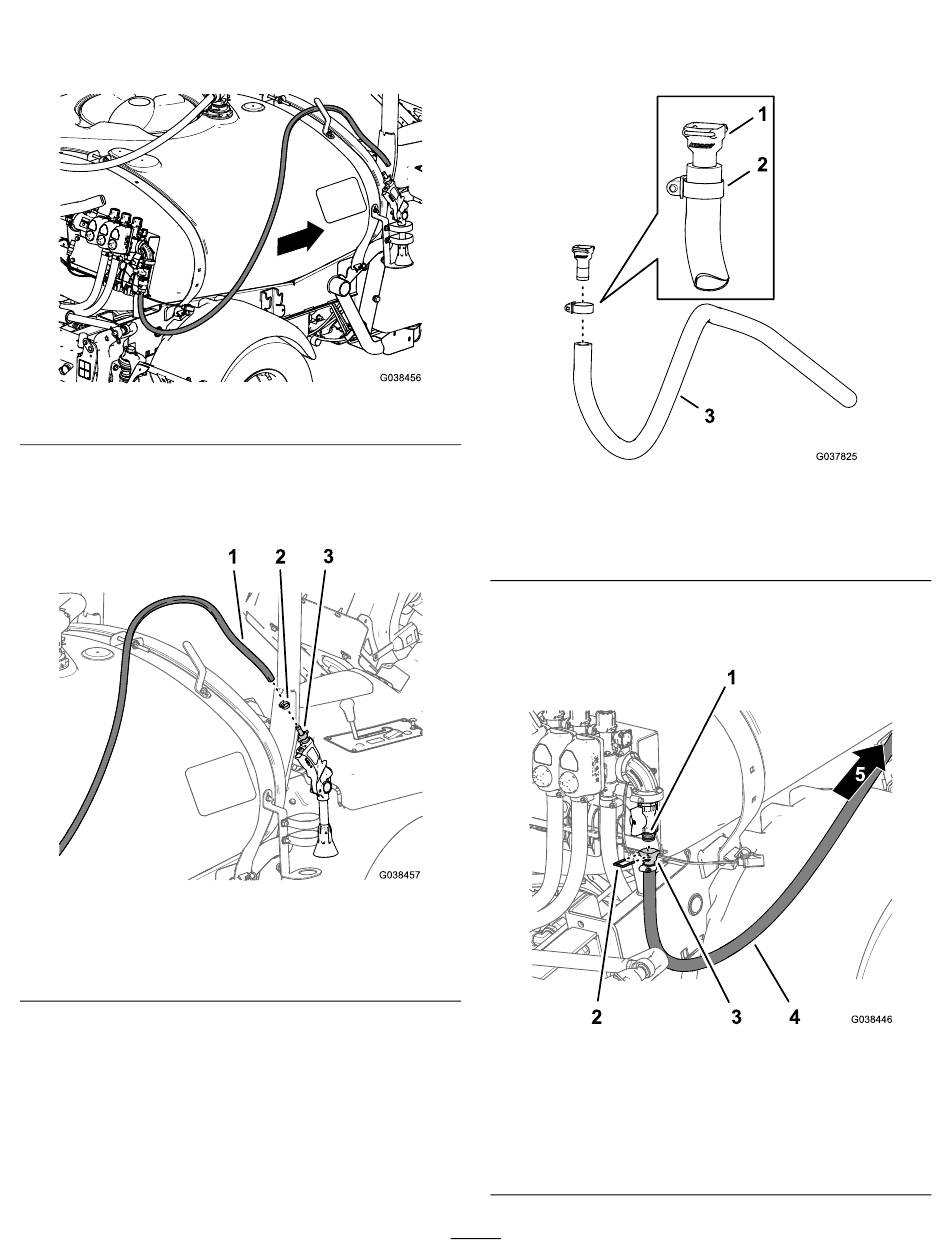

Toro Multi Pro 1750 Installationsanweisungen Seite 44

6. Verlegen Sie den Zulaufschlauch nach vorne entlang
des Sprühbehälters zur Spritzpistolenhalterung und
befestigen Sie den Schlauch mit den drei Kabelbindern
am Behälterrahmen
7. Befestigen Sie die Zahnung der Spritzpistole
die Sie in Abschließen des optionalen Handsprühstabs
(Seite 10) entfernt haben, mit einer Schlauchklemme (6
mm bis 11 mm) am Zulaufschlauch.
1. Zulaufschlauch
2. Schlauchklemme
8. Setzen Sie die Spritzpistole in die Halterung der
Spritzpistole und den Schlauch in den Schlauchhaken.
Befestigen des Zulaufschlauchs,
Maschinen mit optionaler elektrischer
Schlauchtrommel
1. Befestigen Sie das gerade, gezahnte Anschlussstück
(¾"), das Sie in Schritt
(Bild 93).
Bild 93
(Bild
Bild 94
3. Schlauchzahnung
(Spritzpistole)
3 in Befestigen des Abstellventils
für die optionale Spritzpistole oder die elektrische
Schlauchtrommel (Seite 42)
Schlauchklemme (13 mm bis 32 mm) am Schlauch (1,3
cm x 180 cm) am Schlauch, wie in
g038456
94),
1. Gerades, gezahntes
Anschlussstück (¾")
2. Schlauchklemme
2. Befestigen Sie das gerade, gezahnte Anschlussstück
des Schlauchs am Schnellkupplungsanschlussstück des
Flanschabstellventils
g038457
1. Schnellkupplungsanschlussstück (Flanschabstellventil)
2. Halter
3. Gerades, gezahntes Anschlussstück
4. Schlauch, 1,3 cm x 180 cm
5. Vorderseite der Maschine
44
entfernt haben, mit einer
Bild 95 abgebildet.
Bild 95
3. Schlauch, 1,3 cm x 180
cm
(Bild 96).
Bild 96
g037825
g038446
