Toro Multi Pro 1750 Installationsanweisungen Seite 23

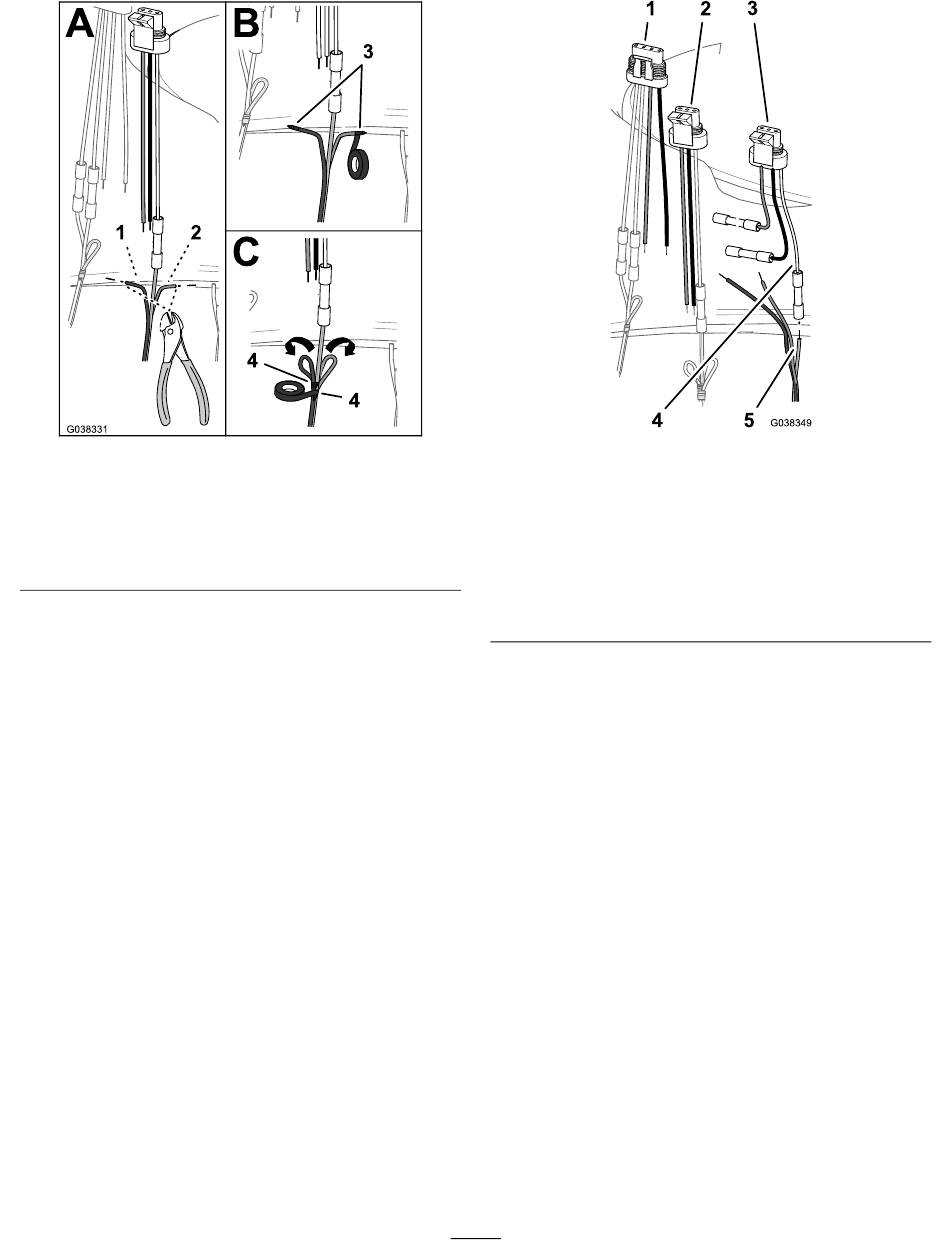

1. Braunes Kabel
(Abschneiden des Leiters)
2. Blaues Kabel
(Abschneiden des Leiters)
B. Umwickeln Sie das Ende des braunen Kabels mit
elektrischem Band, um das Kabel abzudichten
(Bild 44).
C. Umwickeln Sie das Ende des blauen Kabels mit
elektrischem Band, um das Kabel abzudichten
(Bild 44).
D. Falten Sie das braune und blaue Kabel mit dem
gelben und grünen Kabel und wickeln die drei
Kabel mit dem elektrischen Band zusammen
44).
Befestigen des Hauptsprühventilan-
schlusses
1. Stecken Sie das gelbe und grüne Kabel des
DIN-Kabelbaums in den Kabelmuffenanschluss
am weißen Kabel des 3-Stift-Adapters für das
Hauptsprühventil (Bild
Bild 44
3. Umwickeln des Endes
des braunen und blauen
Kabels
4. Zusammenwickeln der
Kabel
45).
g038331
1. 4-Stift-Adapter
(Dosierungsventil)
2. 3-Stift-Adapter
(Rührwerkventil)
3. 3-Stift-Adapter
(Hauptsprühventil)
2. Zentrieren Sie das Crimpwerkzeug über dem
Kabelmuffenanschluss und über den Kabeln klemmen
Sie den Anschluss fest.
3. Fluchten Sie das schwarze Kabel des 4-Stift-Adapters
für das Dosierungsventil und das schwarze Kabel des
3-Stift-Adapters des Rührwerkventils und das blaue
(Bild
Kabel des DIN-Kabelbaums mit dem schwarzen Kabel
des 3-Stift-Adapters für das Hauptsprühventil aus,
siehe Kabeltabelle für das Hauptsprühventil
23
Bild 45
4. Weißes Kabel
(3-Stift-Adapter,
Hauptsprühventil)
5. Gelbes und grünes
Kabel (DIN-Kabelbaum,
Hauptsprühventil)
(Bild
g038349
46).
