Toro Multi Pro 1750 Installationsanweisungen Seite 41

1. Halter
2. Schnellkupplungsbuchse
2. Entfernen Sie die Schraube aus der Schnellkupplungs-
anschlussstück-Buchse
Hinweis: Die Schraube wird nicht mehr benötigt.
3. Entfernen Sie die drei Halter, mit denen der
Sicherheitsventilverteiler am Sprühventilverteiler
befestigt ist (Bild 84).

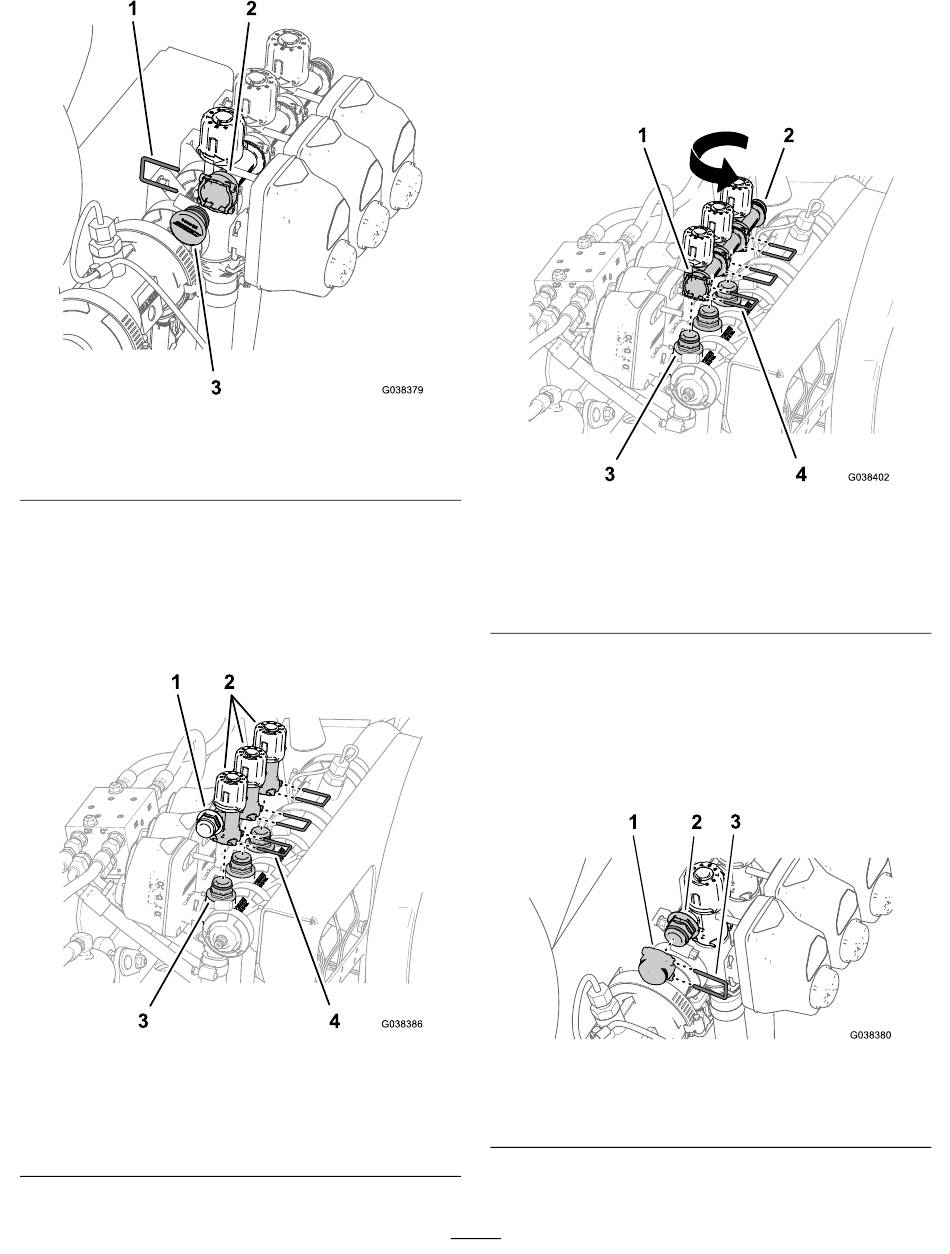

1. Schnellkupplungsanschlussstück (Sicherheitsventil)
2. Sicherheitsventile
3. Schnellkupplungsanschlussstück (Sprühventilverteiler)
4. Halter
Bild 83
3. Schraube
(Bild 83).
Bild 84
4. Heben Sie den Sicherheitsventilverteiler vom
Sprühventilverteiler ab
5. Drehen Sie den Sicherheitsventilverteiler um 180° und
setzen Sie ihn auf die drei Schnellkupplungsanschluss-
stücke des Sprühventilverteilers
g038379
1. Sicherheitsventilverteiler, Schnellkupplungsbuchse
2. Schnellkupplungsanschlussstück (Sicherheitsventil)
3. Schnellkupplungsanschlussstück (Sprühventilverteiler)
4. Halter
6. Befestigen Sie den Sicherheitsventilverteiler mit den
drei Haltern, die Sie in Schritt
an den Schnellkupplungsanschlussstücken des
Sprühventilverteilers
7. Befestigen Sie die Kappe Deckel mit dem
Halter, den Sie in Schritt
Schnellkupplungsanschlussstück
g038386
1. Kappe
2. Schnellkupplungsanschlussstück
41
(Bild 84).
(Bild 85).
Bild 85
3 entfernt haben,
(Bild 85).
1 entfernt haben, am
(Bild 86).
Bild 86
3. Halter
g038402
g038380
