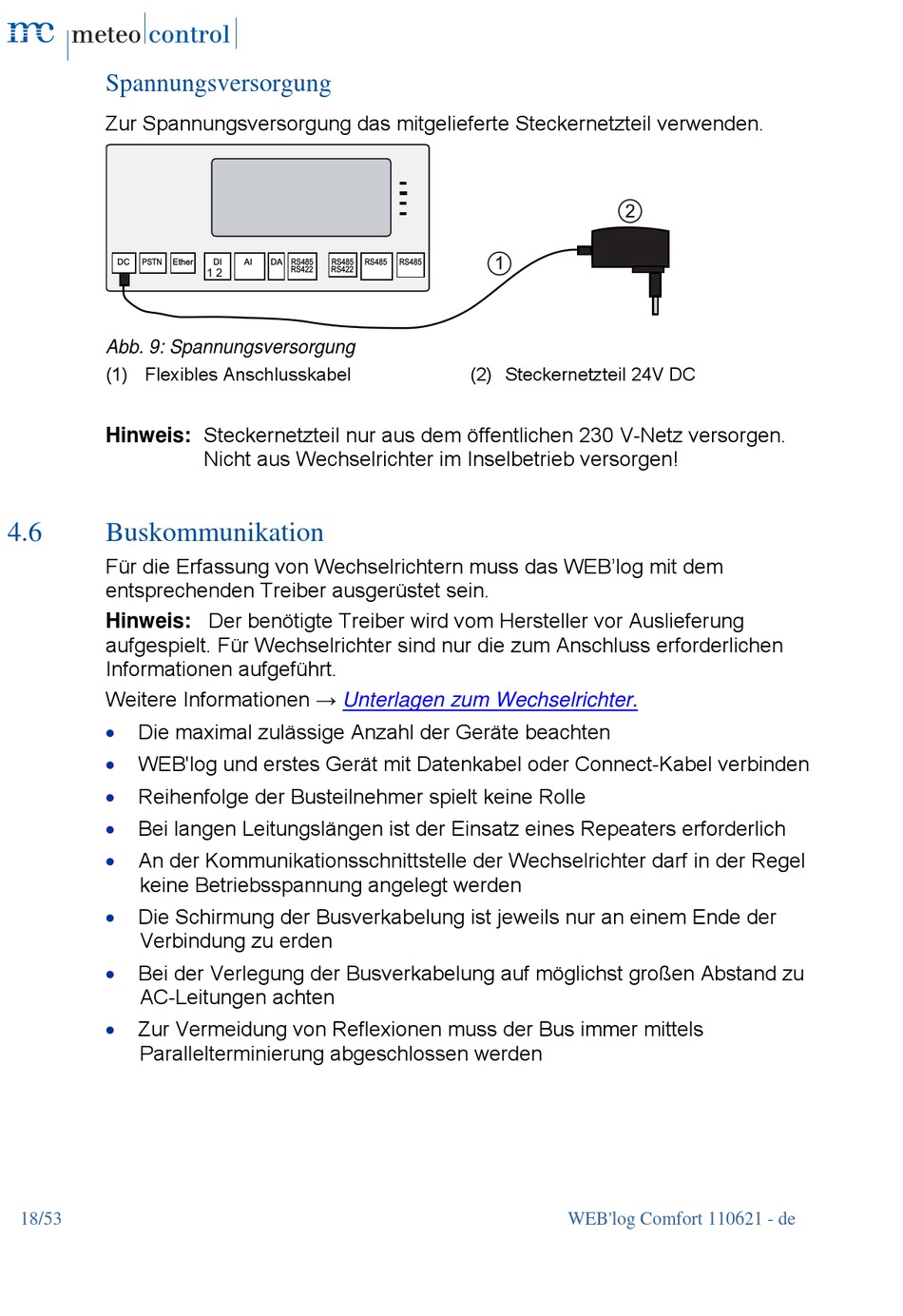

Spannungsversorgung
Zur Spannungsversorgung das mitgelieferte Steckernetzteil verwenden.
DC
PSTN
Abb. 9: Spannungsversorgung
(1) Flexibles Anschlusskabel
Hinweis: Steckernetzteil nur aus dem öffentlichen 230 V-Netz versorgen.
4.6
Buskommunikation
Für die Erfassung von Wechselrichtern muss das WEB'log mit dem
entsprechenden Treiber ausgerüstet sein.
Hinweis: Der benötigte Treiber wird vom Hersteller vor Auslieferung
aufgespielt. Für Wechselrichter sind nur die zum Anschluss erforderlichen
Informationen aufgeführt.
Weitere Informationen →
Die maximal zulässige Anzahl der Geräte beachten
WEB'log und erstes Gerät mit Datenkabel oder Connect-Kabel verbinden
Reihenfolge der Busteilnehmer spielt keine Rolle
Bei langen Leitungslängen ist der Einsatz eines Repeaters erforderlich
An der Kommunikationsschnittstelle der Wechselrichter darf in der Regel
keine Betriebsspannung angelegt werden
Die Schirmung der Busverkabelung ist jeweils nur an einem Ende der
Verbindung zu erden
Bei der Verlegung der Busverkabelung auf möglichst großen Abstand zu
AC-Leitungen achten
Zur Vermeidung von Reflexionen muss der Bus immer mittels
Parallelterminierung abgeschlossen werden
18/53
Ether
DI
AI
DA RS485
RS485
RS422
RS422
1 2
Nicht aus Wechselrichter im Inselbetrieb versorgen!
1
RS485
RS485
(2) Steckernetzteil 24V DC
Unterlagen zum Wechselrichter.
2
WEB'log Comfort 110621 - de
