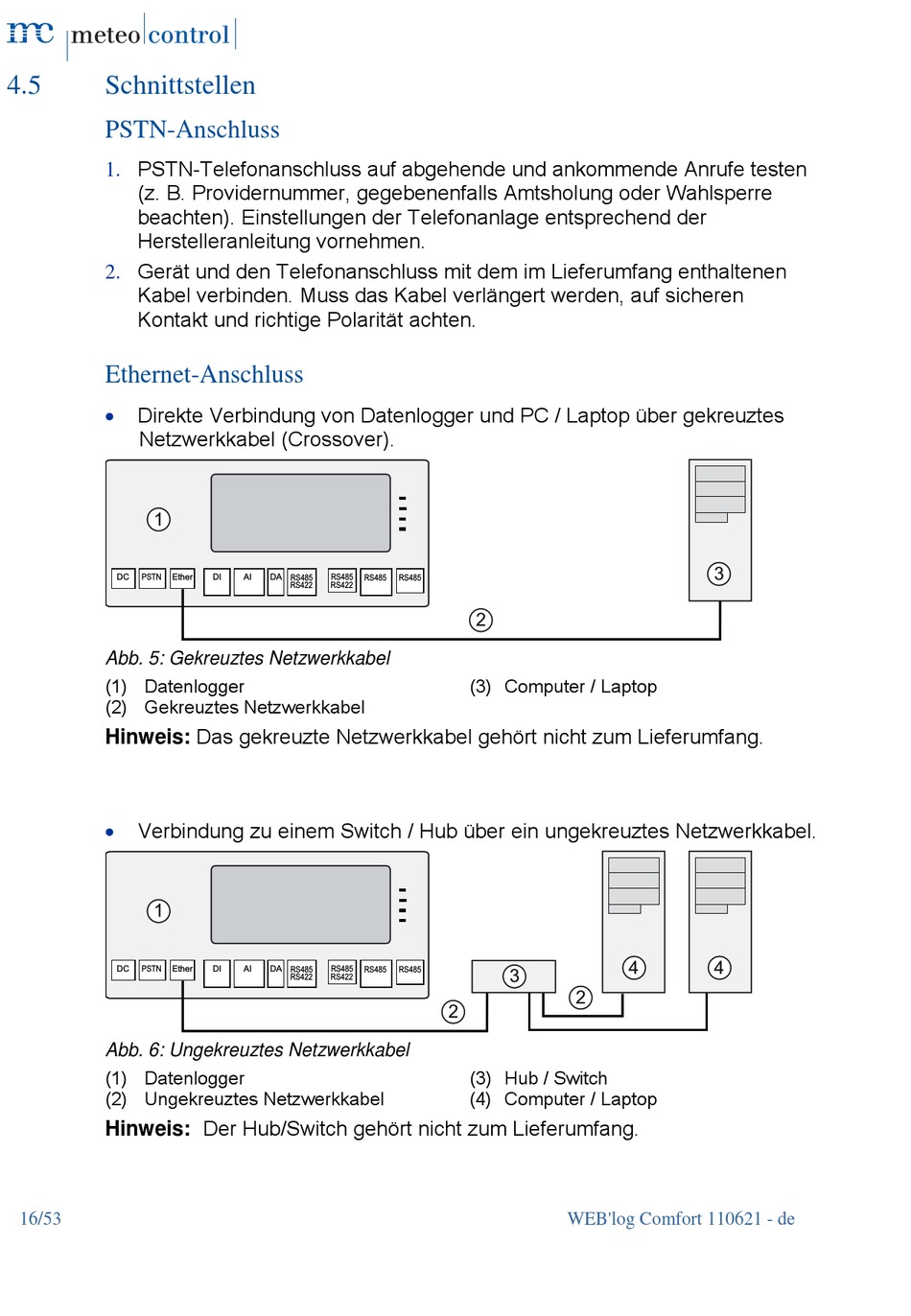

4.5
Schnittstellen
PSTN-Anschluss
PSTN-Telefonanschluss auf abgehende und ankommende Anrufe testen
1.
(z. B. Providernummer, gegebenenfalls Amtsholung oder Wahlsperre
beachten). Einstellungen der Telefonanlage entsprechend der
Herstelleranleitung vornehmen.
Gerät und den Telefonanschluss mit dem im Lieferumfang enthaltenen
2.
Kabel verbinden. Muss das Kabel verlängert werden, auf sicheren
Kontakt und richtige Polarität achten.
Ethernet-Anschluss
Direkte Verbindung von Datenlogger und PC / Laptop über gekreuztes
Netzwerkkabel (Crossover).
1
DC
PSTN
Abb. 5: Gekreuztes Netzwerkkabel
(1) Datenlogger
(2) Gekreuztes Netzwerkkabel
Hinweis: Das gekreuzte Netzwerkkabel gehört nicht zum Lieferumfang.
Verbindung zu einem Switch / Hub über ein ungekreuztes Netzwerkkabel.
1
DC
PSTN
Abb. 6: Ungekreuztes Netzwerkkabel
(1) Datenlogger
(2) Ungekreuztes Netzwerkkabel
Hinweis: Der Hub/Switch gehört nicht zum Lieferumfang.
16/53
Ether
DI
AI
DA RS485
RS485
RS422
RS422
Ether
DI
AI
DA RS485
RS485
RS422
RS422
RS485
RS485
2
(3) Computer / Laptop
RS485
RS485
3
2
(3) Hub / Switch
(4) Computer / Laptop
3
4
4
2
WEB'log Comfort 110621 - de
