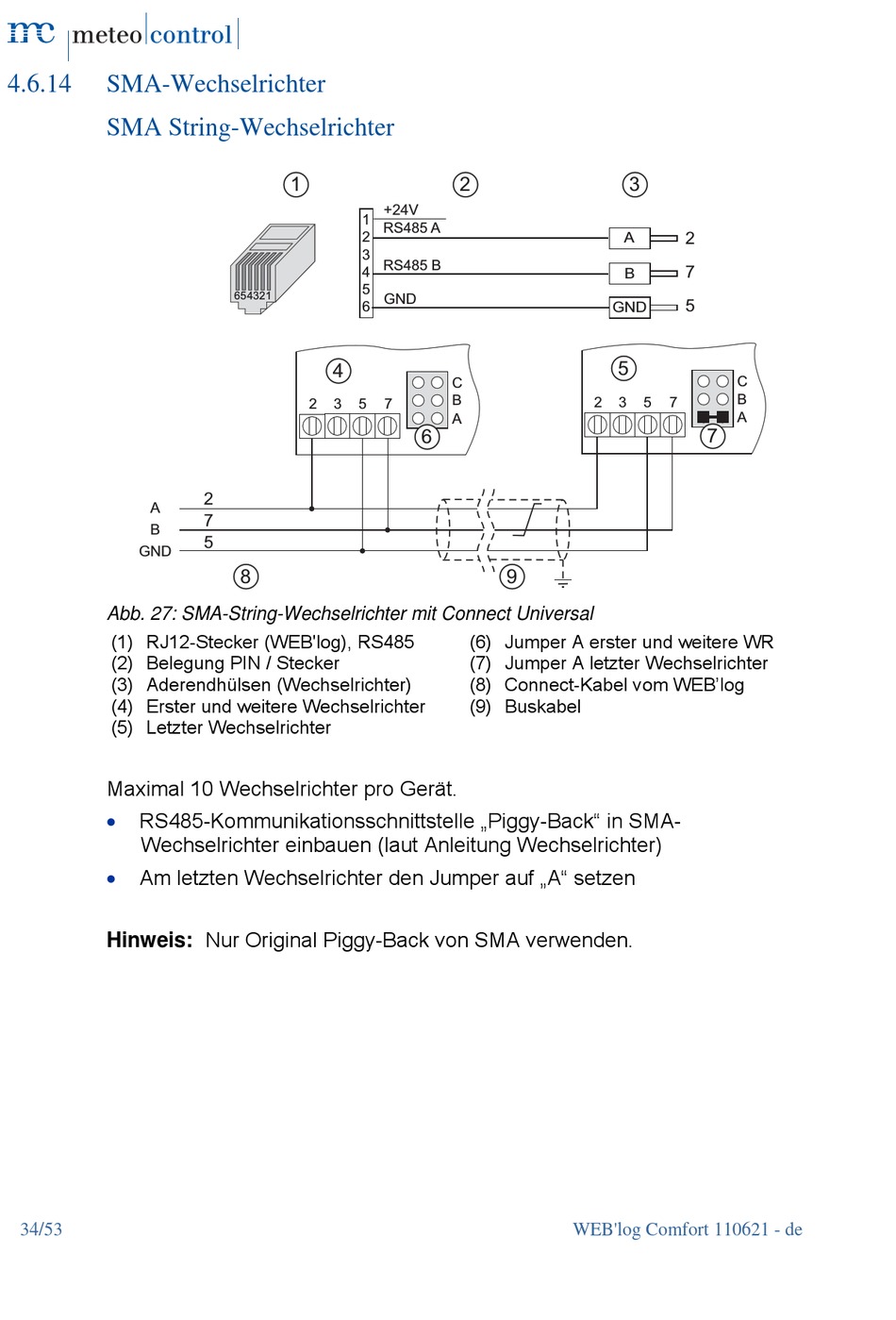

SMA-Wechselrichter

SMA String-Wechselrichter
A
B
GND
Abb. 27: SMA-String-Wechselrichter mit Connect Universal
(1) RJ12-Stecker (WEB'log), RS485
(2) Belegung PIN / Stecker
(3) Aderendhülsen (Wechselrichter)
(4) Erster und weitere Wechselrichter
(5) Letzter Wechselrichter
Maximal 10 Wechselrichter pro Gerät.

RS485-Kommunikationsschnittstelle „Piggy-Back" in SMA-
Wechselrichter einbauen (laut Anleitung Wechselrichter)

Am letzten Wechselrichter den Jumper auf „A" setzen
Hinweis: Nur Original Piggy-Back von SMA verwenden.
