Cx-Serie, E-Serie
1
654321

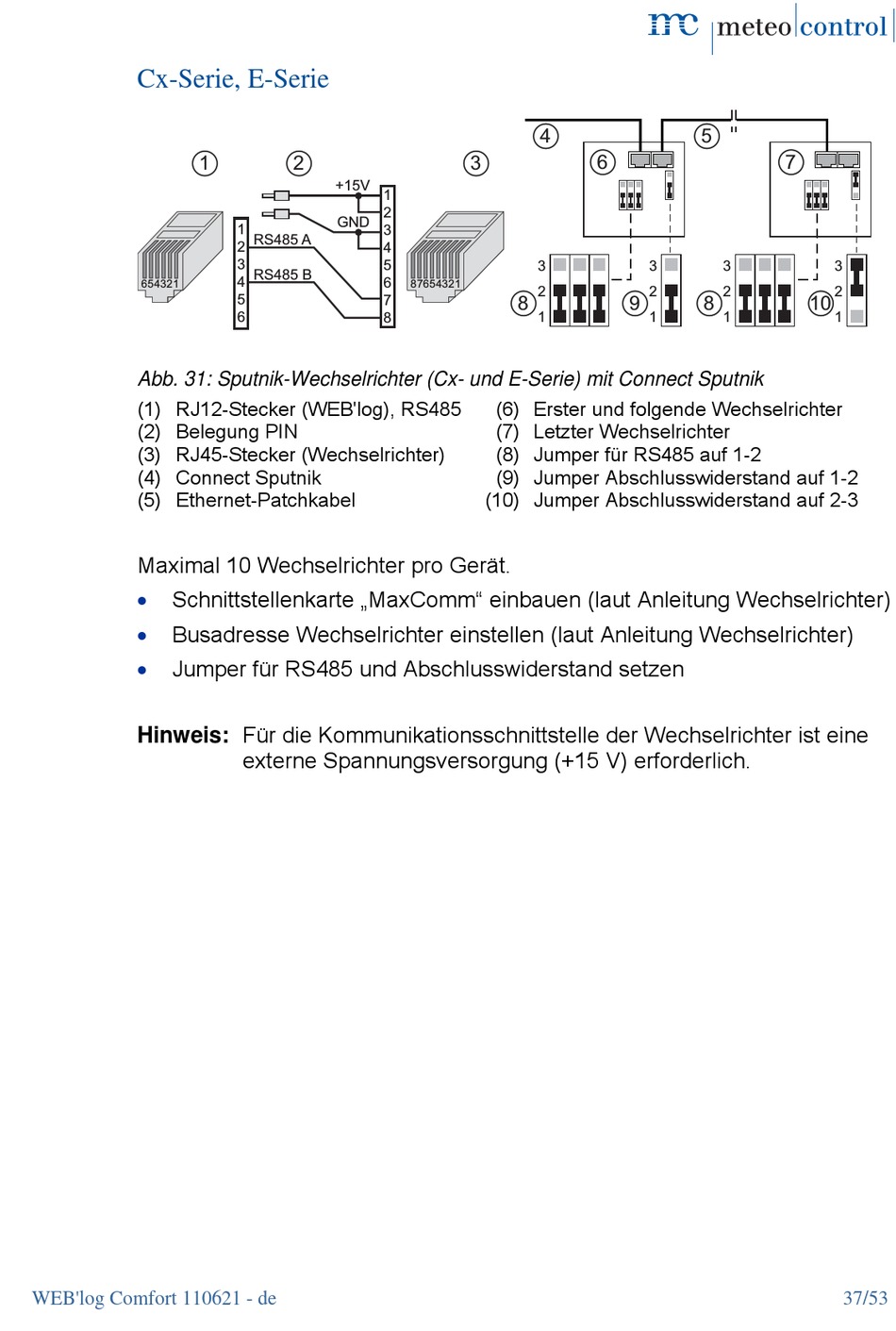

Abb. 31: Sputnik-Wechselrichter (Cx- und E-Serie) mit Connect Sputnik
(1) RJ12-Stecker (WEB'log), RS485
(2) Belegung PIN
(3) RJ45-Stecker (Wechselrichter)
(4) Connect Sputnik
(5) Ethernet-Patchkabel
Maximal 10 Wechselrichter pro Gerät.
Schnittstellenkarte „MaxComm" einbauen (laut Anleitung Wechselrichter)
Busadresse Wechselrichter einstellen (laut Anleitung Wechselrichter)
Jumper für RS485 und Abschlusswiderstand setzen
Hinweis: Für die Kommunikationsschnittstelle der Wechselrichter ist eine
WEB'log Comfort 110621 - de
2
+15V
1
2
GND
1
3
RS485 A
2
4
3
5
RS485 B
4
6
5
7
6
8
externe Spannungsversorgung (+15 V) erforderlich.
4
3
3
876
543
21
2
8
1
(6) Erster und folgende Wechselrichter
(7) Letzter Wechselrichter
(8) Jumper für RS485 auf 1-2
(9) Jumper Abschlusswiderstand auf 1-2
(10) Jumper Abschlusswiderstand auf 2-3
5
6
3
3
2
2
9
8
1
1
7
3
2
10
1
