Powador 25000xi - 33000xi
B
A

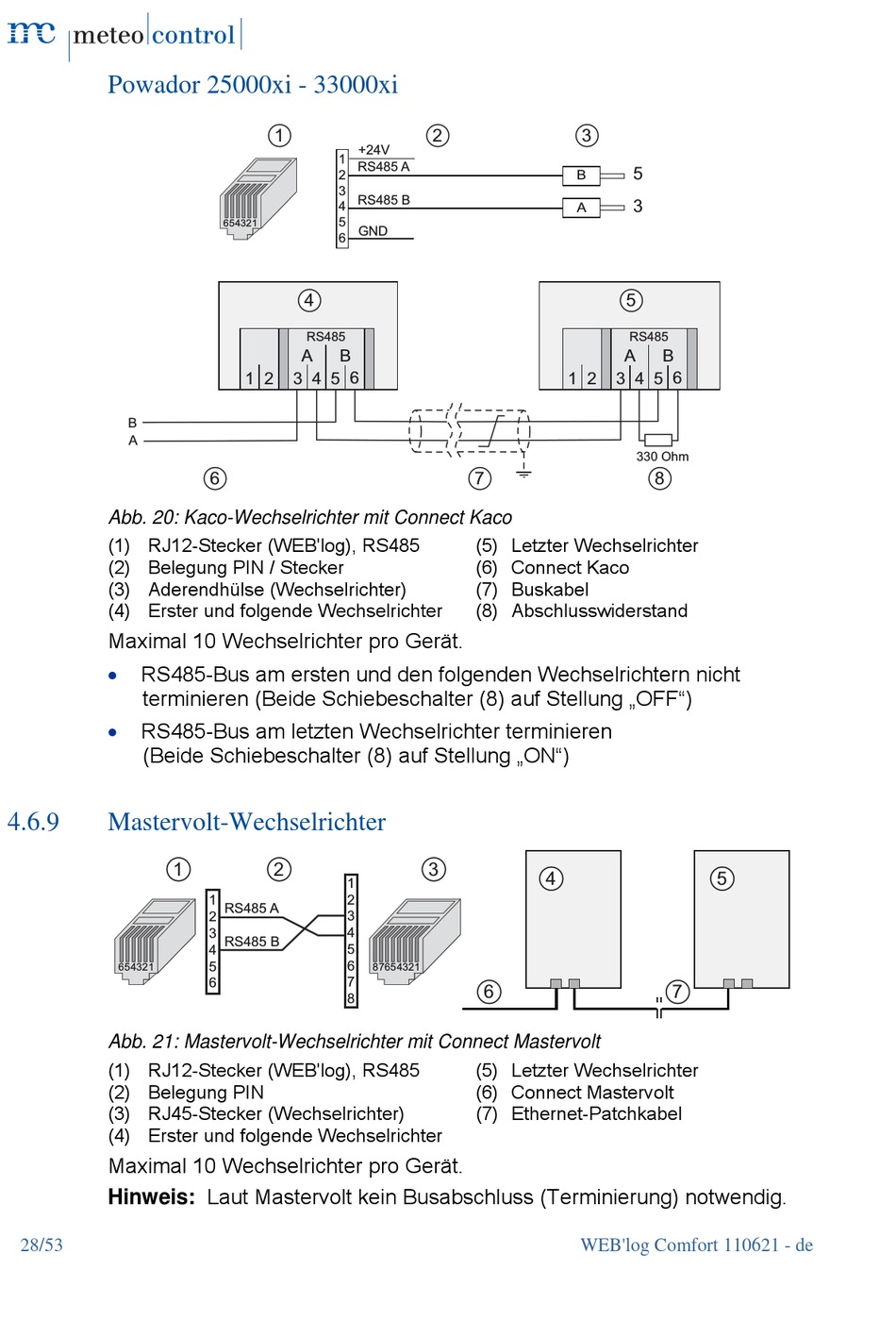

Abb. 20: Kaco-Wechselrichter mit Connect Kaco
(1) RJ12-Stecker (WEB'log), RS485
(2) Belegung PIN / Stecker
(3) Aderendhülse (Wechselrichter)
(4) Erster und folgende Wechselrichter
Maximal 10 Wechselrichter pro Gerät.
RS485-Bus am ersten und den folgenden Wechselrichtern nicht
terminieren (Beide Schiebeschalter (8) auf Stellung „OFF")
RS485-Bus am letzten Wechselrichter terminieren
(Beide Schiebeschalter (8) auf Stellung „ON")
4.6.9
Mastervolt-Wechselrichter
654321
Abb. 21: Mastervolt-Wechselrichter mit Connect Mastervolt
(1) RJ12-Stecker (WEB'log), RS485
(2) Belegung PIN
(3) RJ45-Stecker (Wechselrichter)
(4) Erster und folgende Wechselrichter
Maximal 10 Wechselrichter pro Gerät.
Hinweis: Laut Mastervolt kein Busabschluss (Terminierung) notwendig.
28/53
1
654321
4
RS485
A
3 4 5 6
1 2
6
1
2
1
RS485 A
2
3
RS485 B
4
5
6
2
+24V
1
RS485 A
2
3
RS485 B
4
5
GND
6
B
7
(5) Letzter Wechselrichter
(6) Connect Kaco
(7) Buskabel
(8) Abschlusswiderstand
3
1
2
3
4
5
6
876
543
21
7
6
8
(5) Letzter Wechselrichter
(6) Connect Mastervolt
(7) Ethernet-Patchkabel
3
5
B
3
A
5
RS485
A
B
3 4 5 6
1 2
330 Ohm
8
4
7
