4.3
Montage
Das Gerät ist für die Wandmontage vorgesehen.
Notieren Sie die ITEM-Nummer vom Typenschild auf der Rückseite für
1.
die spätere Konfiguration
Anschlussabdeckung (1) abnehmen
2.
Zwei Schrauben (6) im Abstand von 164 mm in der Wand befestigen
3.
(beigelegte Bohrschablone verwenden)
Gerät so anlegen, dass die Schraubenköpfe in die Langlöcher passen
4.
Gerät etwas nach unten schieben und auf korrekten Sitz prüfen
5.
Zwei Schrauben soweit andrehen, dass das Gerät fest sitzt
6.

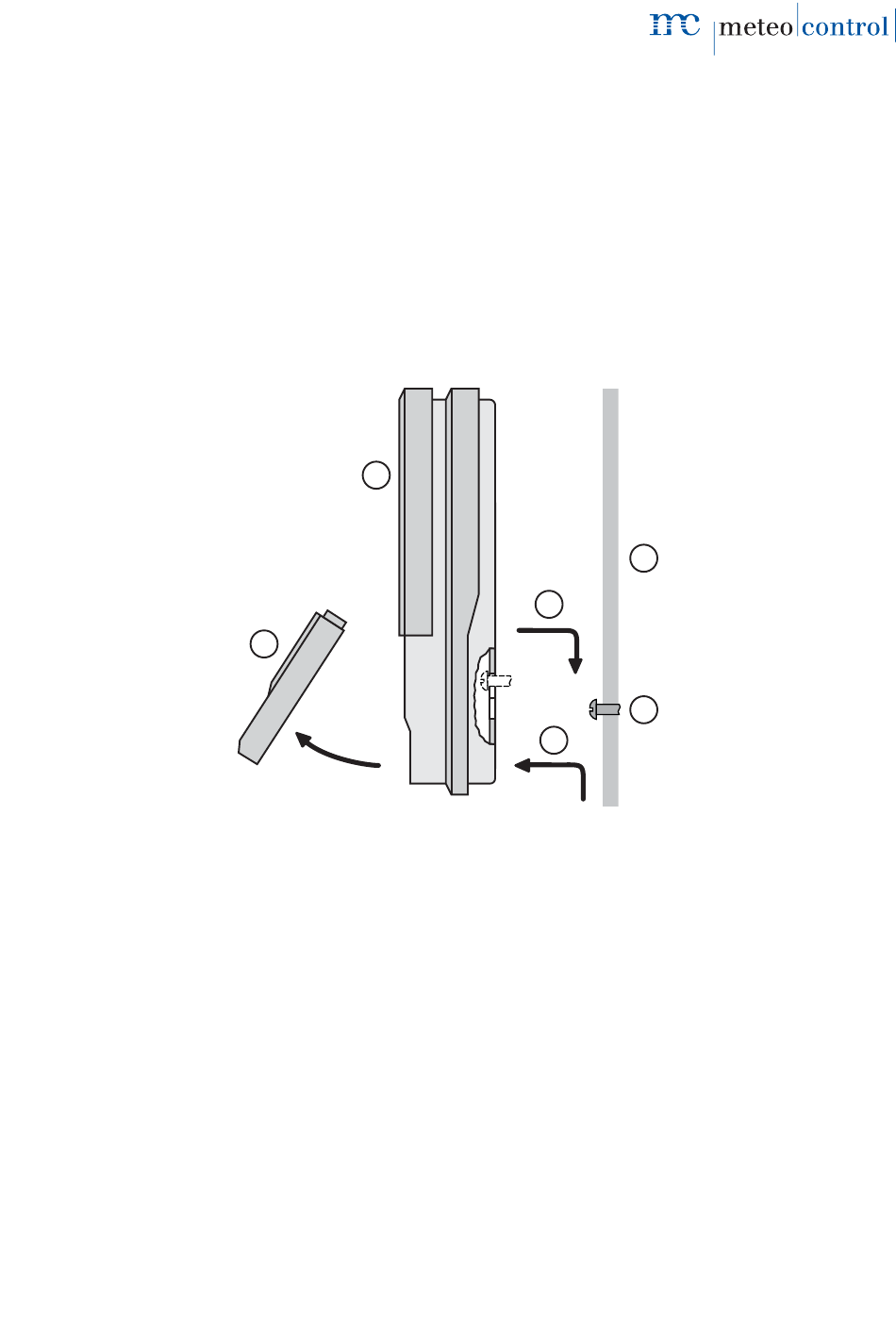

Abb. 4: Seitenansicht Wandmontage
(1)
Abdeckung abnehmen
(2)
Gerät
(3)
Gerät einhängen
4.4
Demontage
Zwei Befestigungsschrauben lose drehen
1.
Gerät nach oben schieben und von den Schrauben abnehmen
2.
WEB'log Comfort 110621 - de
2
1
5
3
6
4
(4)
Gerät aushängen
(5)
Wand
(6)
Befestigungsschrauben
15/53
