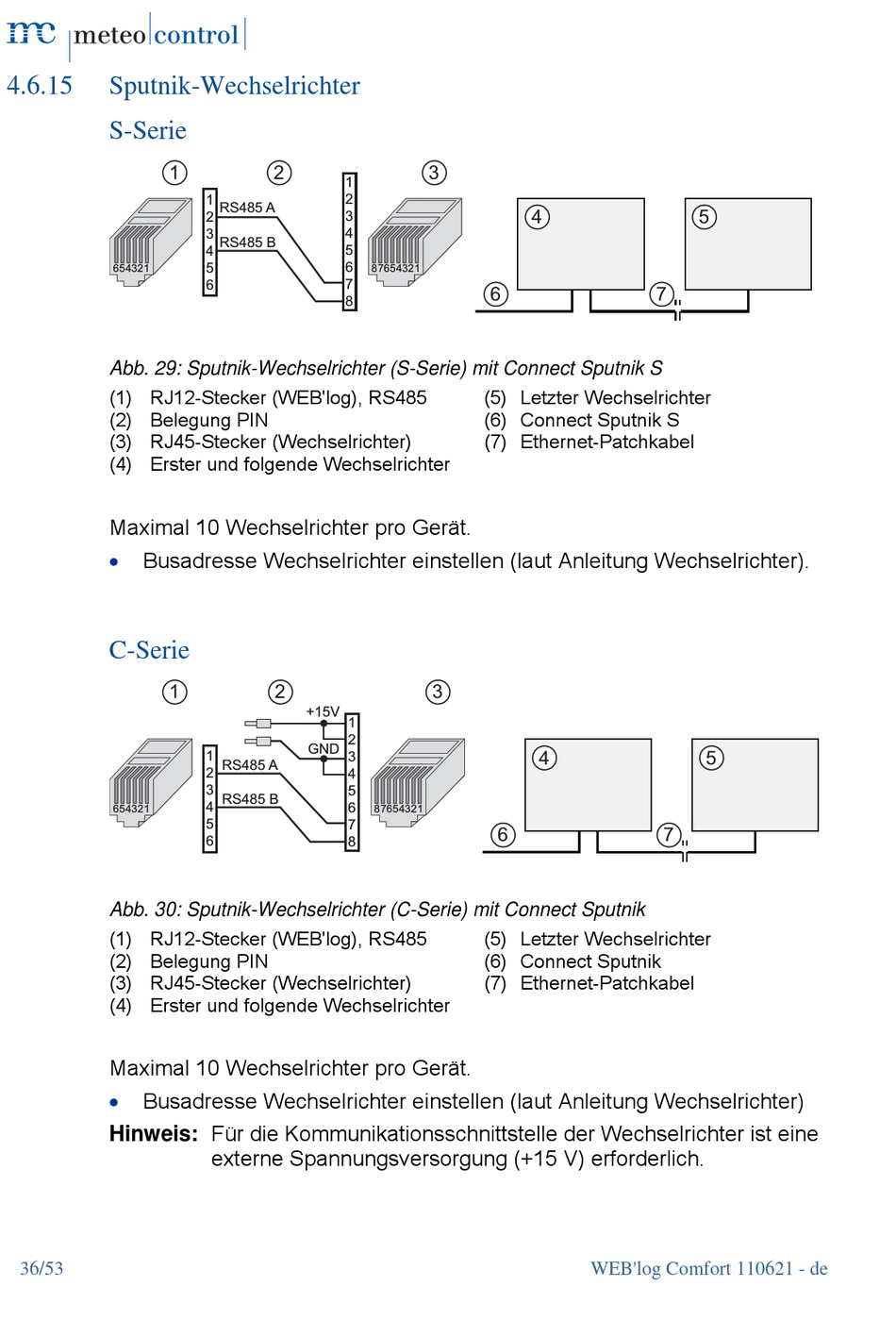

4.6.15
Sputnik-Wechselrichter
S-Serie
1
654321
Abb. 29: Sputnik-Wechselrichter (S-Serie) mit Connect Sputnik S
(1) RJ12-Stecker (WEB'log), RS485
(2) Belegung PIN
(3) RJ45-Stecker (Wechselrichter)
(4) Erster und folgende Wechselrichter
Maximal 10 Wechselrichter pro Gerät.
Busadresse Wechselrichter einstellen (laut Anleitung Wechselrichter).
C-Serie
1
654321
Abb. 30: Sputnik-Wechselrichter (C-Serie) mit Connect Sputnik
(1) RJ12-Stecker (WEB'log), RS485
(2) Belegung PIN
(3) RJ45-Stecker (Wechselrichter)
(4) Erster und folgende Wechselrichter
Maximal 10 Wechselrichter pro Gerät.
Busadresse Wechselrichter einstellen (laut Anleitung Wechselrichter)
Hinweis: Für die Kommunikationsschnittstelle der Wechselrichter ist eine
36/53
2
1
2
1
RS485 A
3
2
3
4
RS485 B
4
5
6
5
876
7
6
8
2
+15V
1
2
GND
1
3
RS485 A
2
4
3
5
RS485 B
4
6
5
7
6
8
externe Spannungsversorgung (+15 V) erforderlich.
3
4
543
21
6
(5) Letzter Wechselrichter
(6) Connect Sputnik S
(7) Ethernet-Patchkabel
3
4
876
543
21
6
(5) Letzter Wechselrichter
(6) Connect Sputnik
(7) Ethernet-Patchkabel
5
7
5
7
WEB'log Comfort 110621 - de
