Geräteübersicht
3.1
Vorderseite
13

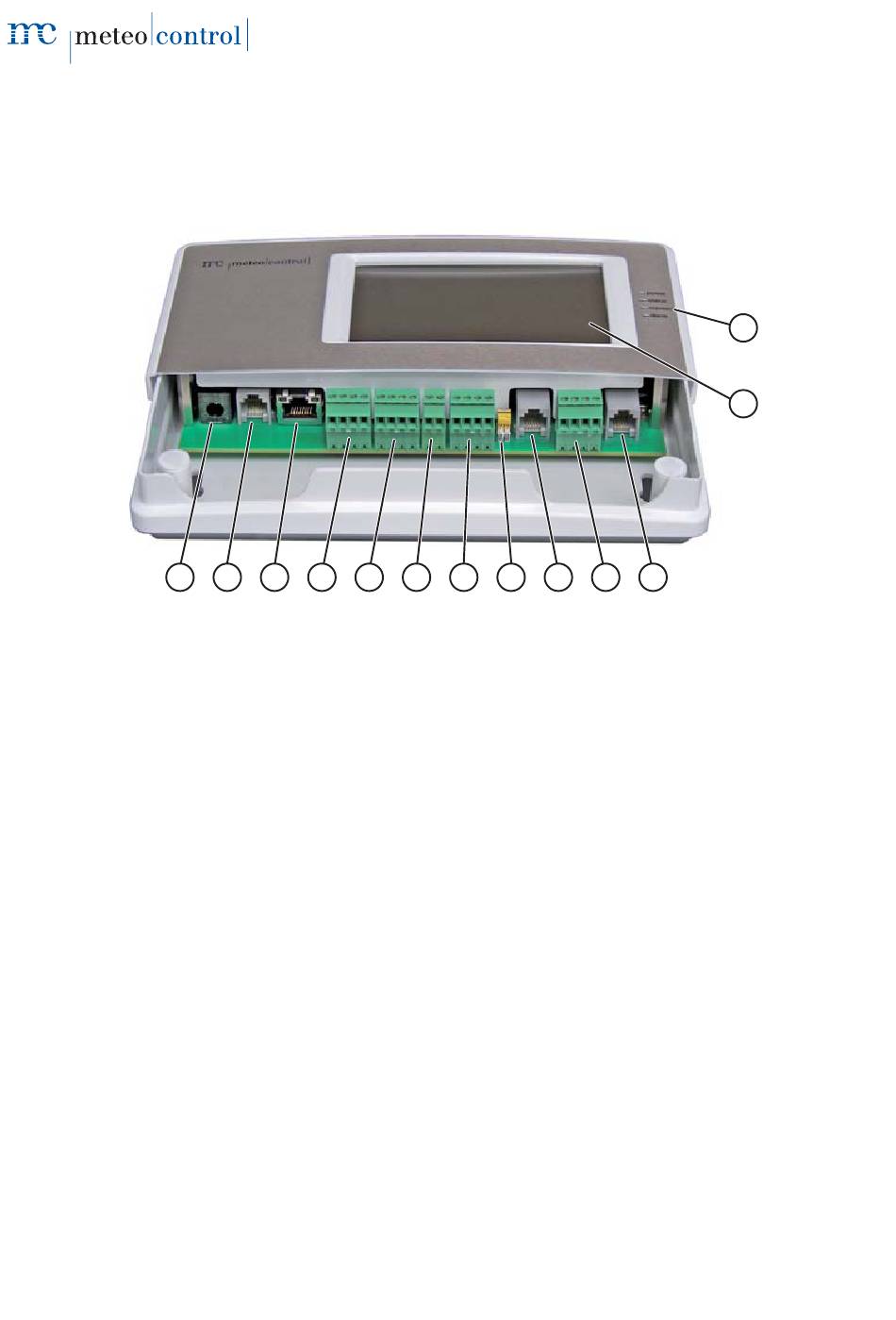

Abb. 1: Geräteübersicht (Abdeckung Anschlüsse geöffnet)
(1)
Status-LED
(2)
Touchscreen
(3)
RS485-Schnittstelle, RJ12-Buchse
(4)
RS485-Schnittstelle, Schraubklemmen
(5)
RS485 / 422-Kombischnittstelle, RJ12-Buchse
(6)
RS485 / 422-Umschalter für Kombischnittstelle
(7)
RS485 / 422-Kombischnittstelle, Schraubklemmen
(8)
Digitalausgang, Schraubklemmen
(9)
Analogeingänge, Schraubklemmen
(10)
Digitaleingänge, Schraubklemmen
(11)
Ethernet, RJ45-Buchse
(12)
Telefon (PSTN), RJ12-Buchse
(13)
Spannungsversorgung, Buchse für Steckernetzteil
Weitere Informationen zu LEDs und Touchscreen → Kapitel 3.3.
6/53
12
11
10
9
8
7
6
5
1
2
4
3
WEB'log Comfort 110621 - de
