Anschluss mit Stecker des Wechselrichters
1
A
2
B
5
GND

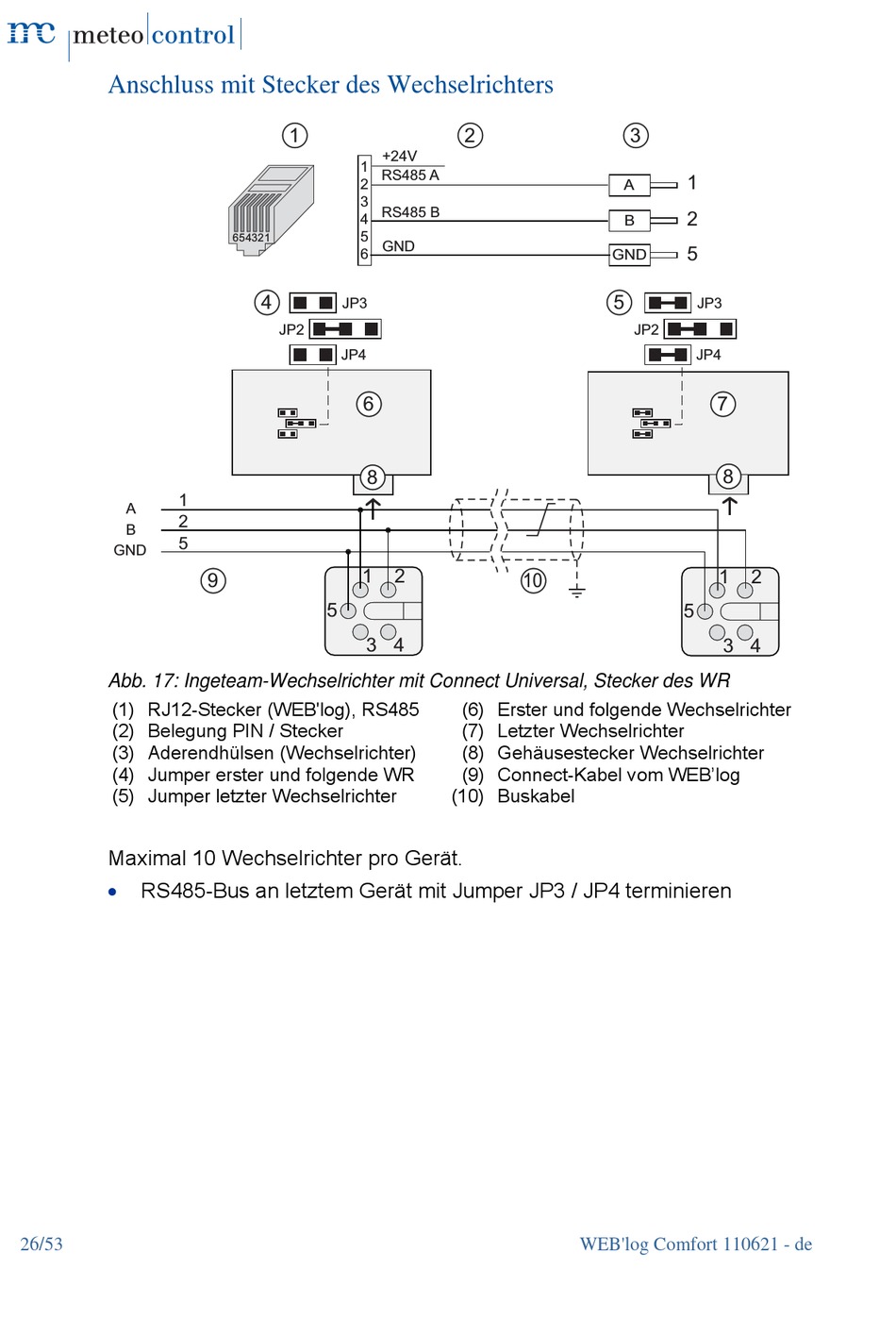

Abb. 17: Ingeteam-Wechselrichter mit Connect Universal, Stecker des WR
(1) RJ12-Stecker (WEB'log), RS485
(2) Belegung PIN / Stecker
(3) Aderendhülsen (Wechselrichter)
(4) Jumper erster und folgende WR
(5) Jumper letzter Wechselrichter
Maximal 10 Wechselrichter pro Gerät.
RS485-Bus an letztem Gerät mit Jumper JP3 / JP4 terminieren
