Platinum 100 CS/CTL, 11000/17000/20000, 4300TL, 4800 TL,
5300TL, 6300TL, 7200TL, TL3
Die RS485-Anschlüsse befinden sich im Innenraum des Wechselrichters auf
der Rückseite der Anzeige- und Bedieneinheit.
654321
RS485 A
RS485 B

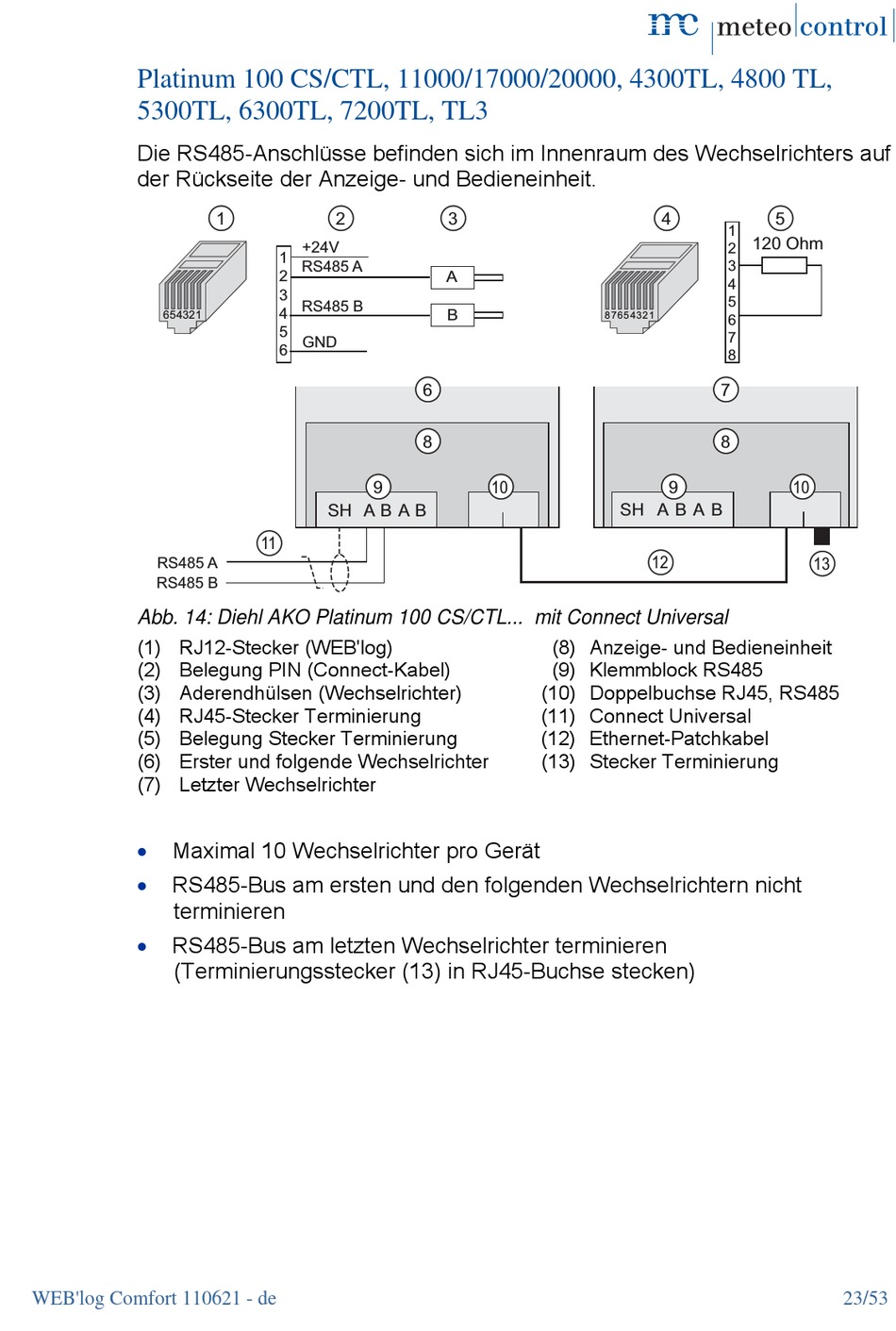

Abb. 14: Diehl AKO Platinum 100 CS/CTL... mit Connect Universal
(1) RJ12-Stecker (WEB'log)
(2) Belegung PIN (Connect-Kabel)
(3) Aderendhülsen (Wechselrichter)
(4) RJ45-Stecker Terminierung
(5) Belegung Stecker Terminierung
(6) Erster und folgende Wechselrichter
(7) Letzter Wechselrichter
Maximal 10 Wechselrichter pro Gerät
RS485-Bus am ersten und den folgenden Wechselrichtern nicht
terminieren
RS485-Bus am letzten Wechselrichter terminieren
(Terminierungsstecker (13) in RJ45-Buchse stecken)
WEB'log Comfort 110621 - de
1
2
+24V
1
RS485 A
2
3
RS485 B
4
5
GND
6
9
SH
A B A B
11
3
A
B
6
8
10
(8) Anzeige- und Bedieneinheit
(9) Klemmblock RS485
(10) Doppelbuchse RJ45, RS485
(11) Connect Universal
(12) Ethernet-Patchkabel
(13) Stecker Terminierung
4
1
120 Ohm
2
3
4
5
8 76
5 43
2 1
6
7
8
7
8
9
SH
A B A B
12
5
10
13
