4.6.5
Fronius-Wechselrichter
1
654321

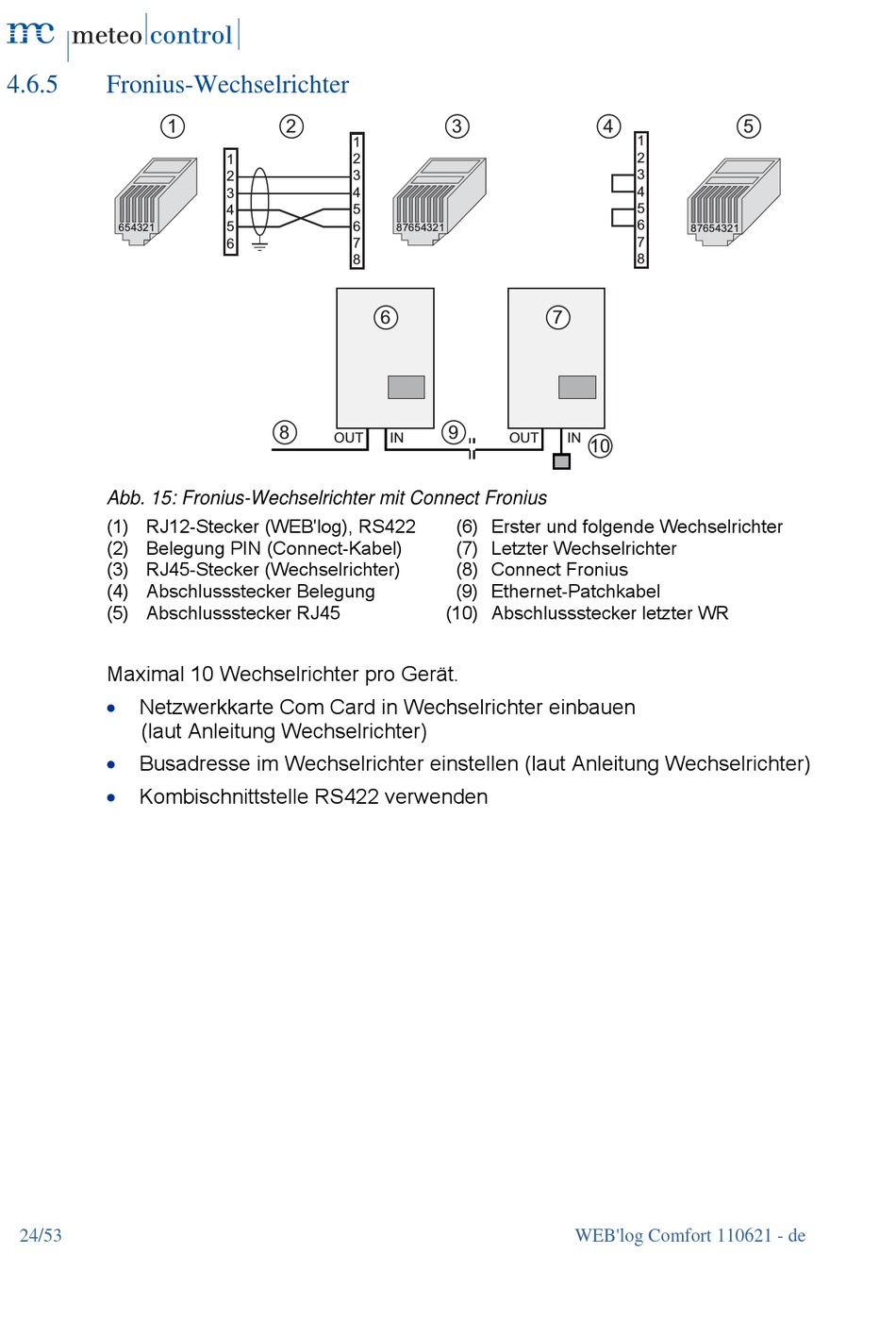

Abb. 15: Fronius-Wechselrichter mit Connect Fronius
(1) RJ12-Stecker (WEB'log), RS422
(2) Belegung PIN (Connect-Kabel)
(3) RJ45-Stecker (Wechselrichter)
(4) Abschlussstecker Belegung
(5) Abschlussstecker RJ45
Maximal 10 Wechselrichter pro Gerät.
Netzwerkkarte Com Card in Wechselrichter einbauen
(laut Anleitung Wechselrichter)
Busadresse im Wechselrichter einstellen (laut Anleitung Wechselrichter)
Kombischnittstelle RS422 verwenden
24/53
2
1
1
2
3
2
3
4
5
4
5
6
7
6
8
6
8
OUT
IN
3
876
543
21
7
9
OUT
(6) Erster und folgende Wechselrichter
(7) Letzter Wechselrichter
(8) Connect Fronius
(9) Ethernet-Patchkabel
(10) Abschlussstecker letzter WR
4
1
2
3
4
5
6
876
543
21
7
8
IN
10
WEB'log Comfort 110621 - de
