4.6.10

Power One-Wechselrichter

String-Wechselrichter
A
B
GND

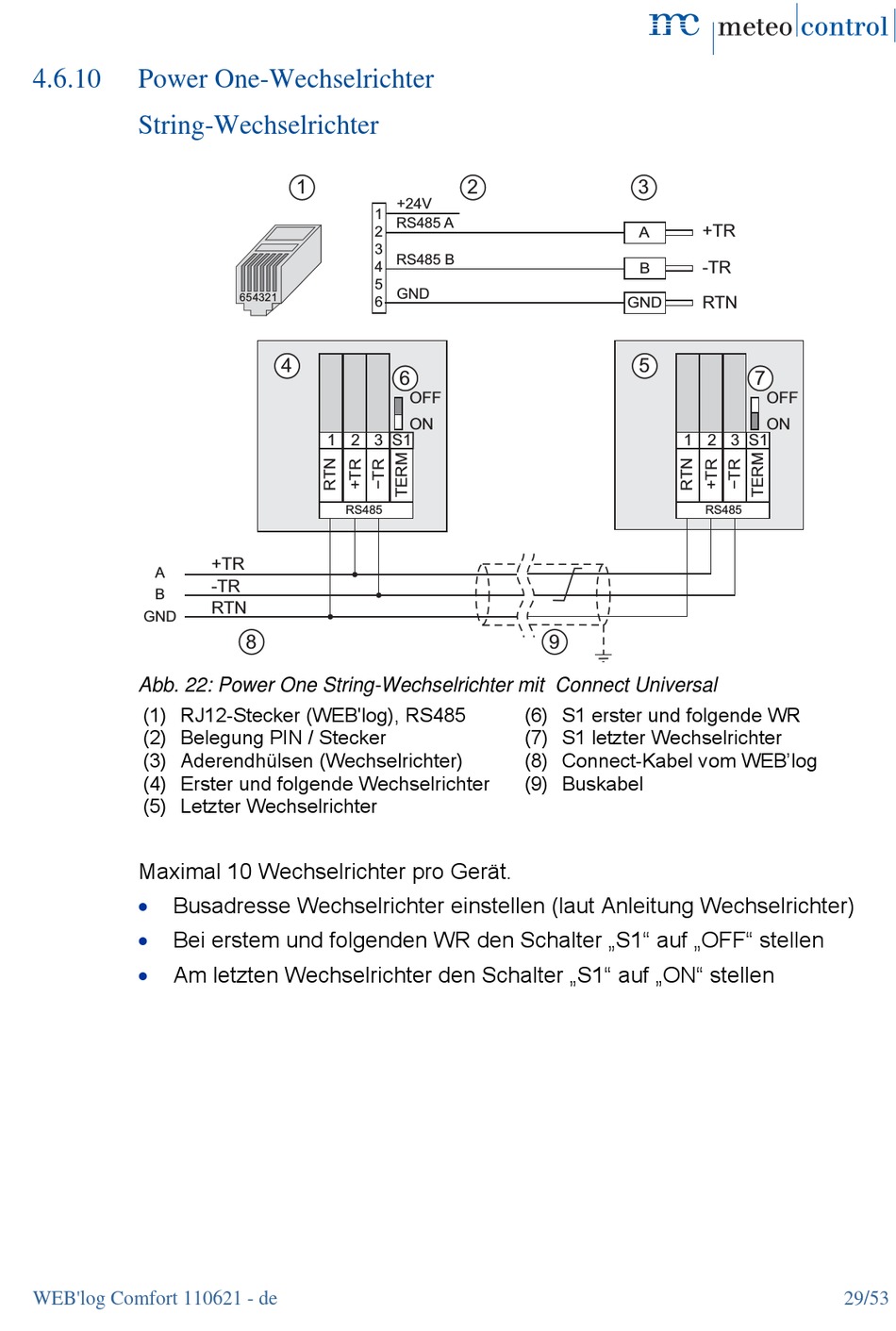

Abb. 22: Power One String-Wechselrichter mit Connect Universal
(1) RJ12-Stecker (WEB'log), RS485
(2) Belegung PIN / Stecker
(3) Aderendhülsen (Wechselrichter)
(4) Erster und folgende Wechselrichter
(5) Letzter Wechselrichter
Maximal 10 Wechselrichter pro Gerät.

Busadresse Wechselrichter einstellen (laut Anleitung Wechselrichter)

Bei erstem und folgenden WR den Schalter „S1" auf „OFF" stellen

Am letzten Wechselrichter den Schalter „S1" auf „ON" stellen
WEB'log Comfort 110621 - de
1
1
2
3
4
5
654321
6
4
1 2 3
RS485
+TR
-TR
RTN
8
2
+24V
RS485 A
RS485 B
GND
6
OFF
ON
S1
9
(6) S1 erster und folgende WR
(7) S1 letzter Wechselrichter
(8) Connect-Kabel vom WEB'log
(9) Buskabel
3
+TR
A
-TR
B
RTN
GND
5
7
OFF
ON
1 2 3 S1
RS485
