4.6.3

Delta-Wechselrichter

String-Wechselrichter (SI)
1
654321

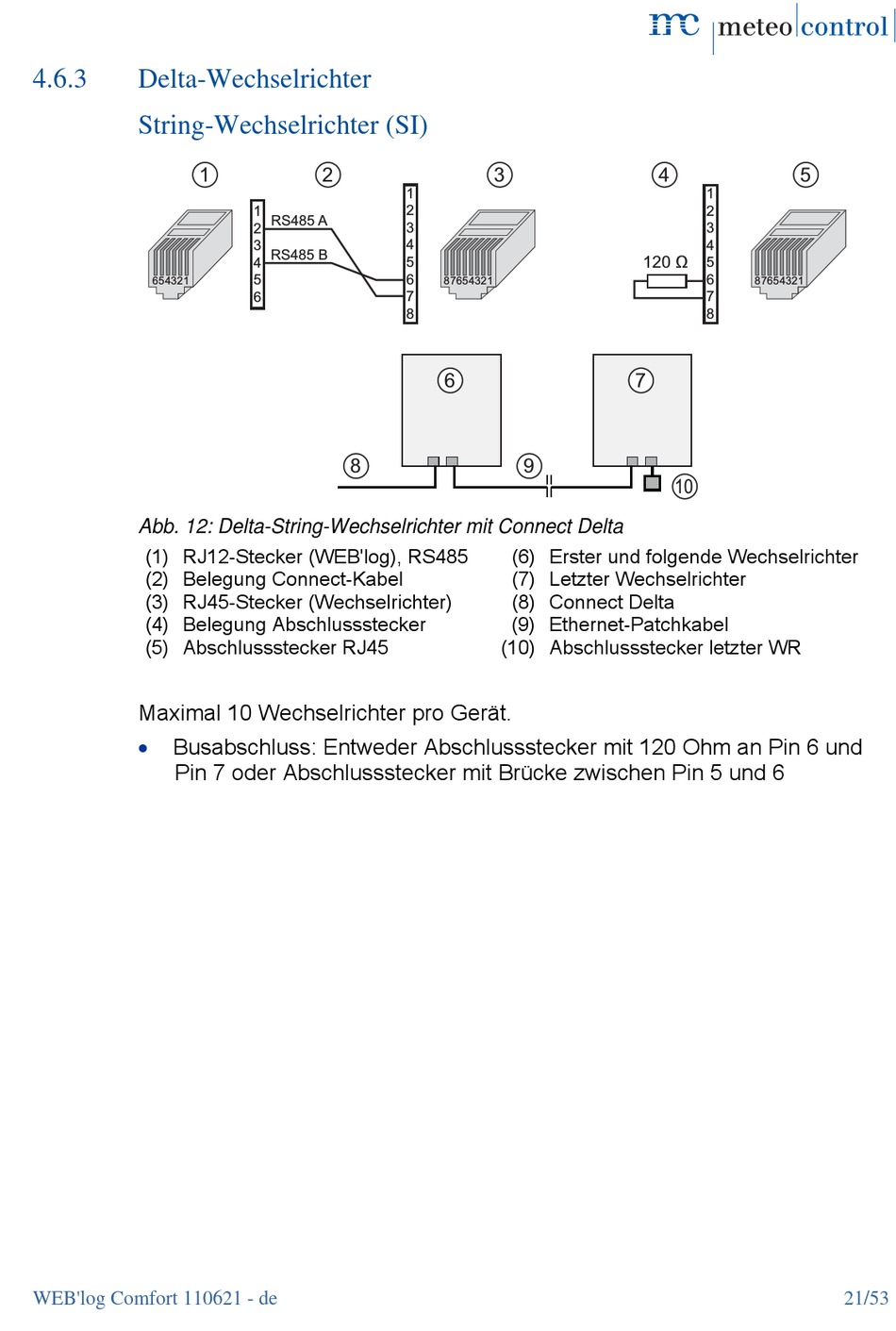

Abb. 12: Delta-String-Wechselrichter mit Connect Delta
(1) RJ12-Stecker (WEB'log), RS485
(2) Belegung Connect-Kabel
(3) RJ45-Stecker (Wechselrichter)
(4) Belegung Abschlussstecker
(5) Abschlussstecker RJ45
Maximal 10 Wechselrichter pro Gerät.

Busabschluss: Entweder Abschlussstecker mit 120 Ohm an Pin 6 und
Pin 7 oder Abschlussstecker mit Brücke zwischen Pin 5 und 6
WEB'log Comfort 110621 - de
2
1
1 2
RS485 A
3
2
4
3
RS485 B
5
4
6
5
6 7
8
8
3
876 543 21
6
9
(6) Erster und folgende Wechselrichter
(7) Letzter Wechselrichter
(8) Connect Delta
(9) Ethernet-Patchkabel
(10) Abschlussstecker letzter WR
4 5
1
2
3
4
120 Ω
5
6
876 543 21
7
8
7
10
