4.6.2

Danfoss-Wechselrichter

1
654321

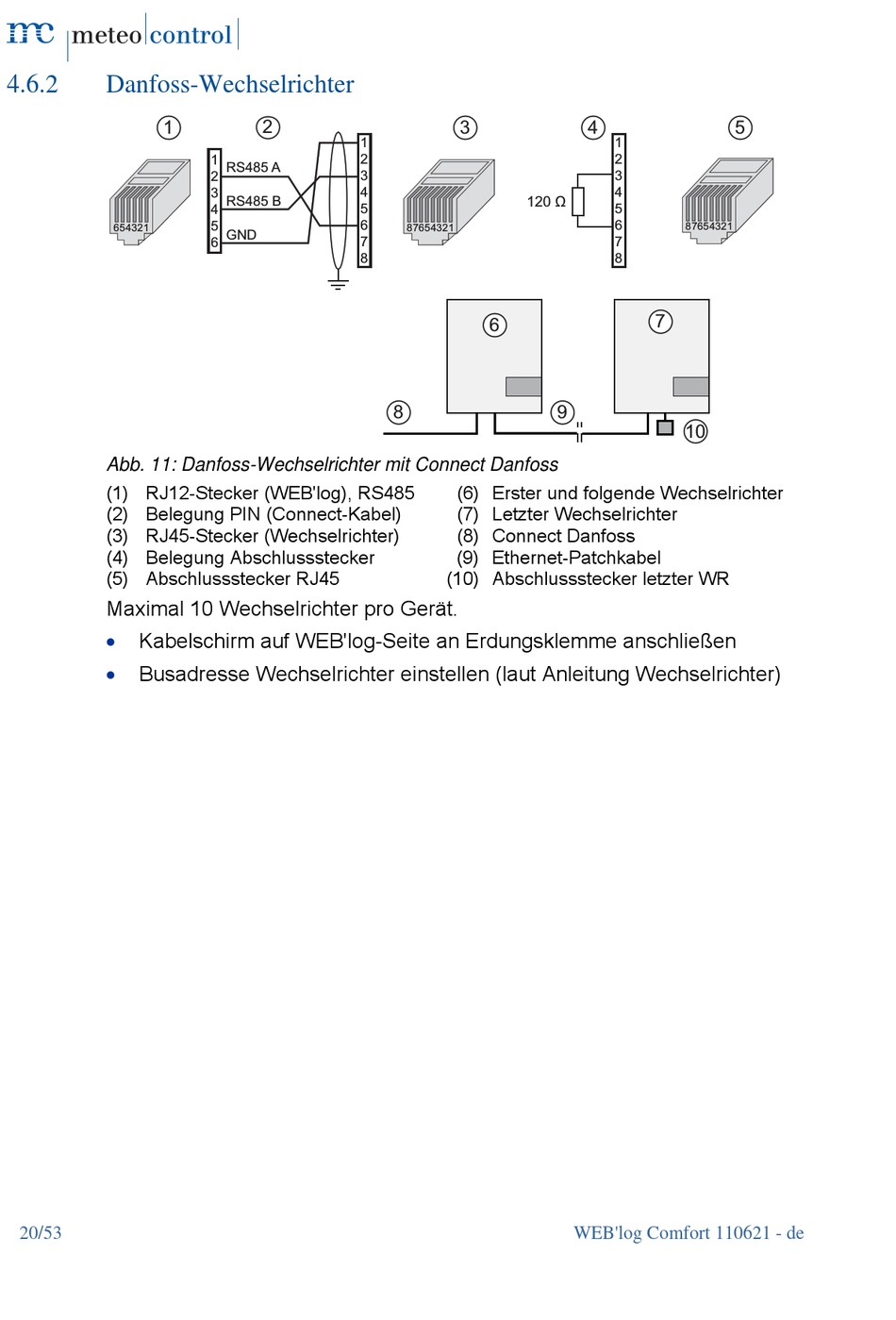

Abb. 11: Danfoss-Wechselrichter mit Connect Danfoss
(1) RJ12-Stecker (WEB'log), RS485
(2) Belegung PIN (Connect-Kabel)
(3) RJ45-Stecker (Wechselrichter)
(4) Belegung Abschlussstecker
(5) Abschlussstecker RJ45
Maximal 10 Wechselrichter pro Gerät.

Kabelschirm auf WEB'log-Seite an Erdungsklemme anschließen

Busadresse Wechselrichter einstellen (laut Anleitung Wechselrichter)
20/53
2
1
2
1
RS485 A
2 3
3 4
RS485 B
5
4
6
5
GND
7
6
8
3
120 Ω
876 543 21
6
8
(6) Erster und folgende Wechselrichter
(7) Letzter Wechselrichter
(8) Connect Danfoss
(9) Ethernet-Patchkabel
(10) Abschlussstecker letzter WR
4
1
2
3
4
5
6
876 543
7
8
7
9
10
