Spannungsversorgung; Abb. 10: 230 V Spannungsversorgung; Abb. 11: 24 V Spannungseingang / -Ausgang - Meteo Control LIGHT+ 20 Kurzanleitung

4.4.3

Spannungsversorgung

Spannungsversorgung (230 V AC) mit einer Sicherung (z. B. B6A) absichern
oder alternativ Spannungseingang (24 V DC) verwenden.
110 V
N L
230 V
1
N
L

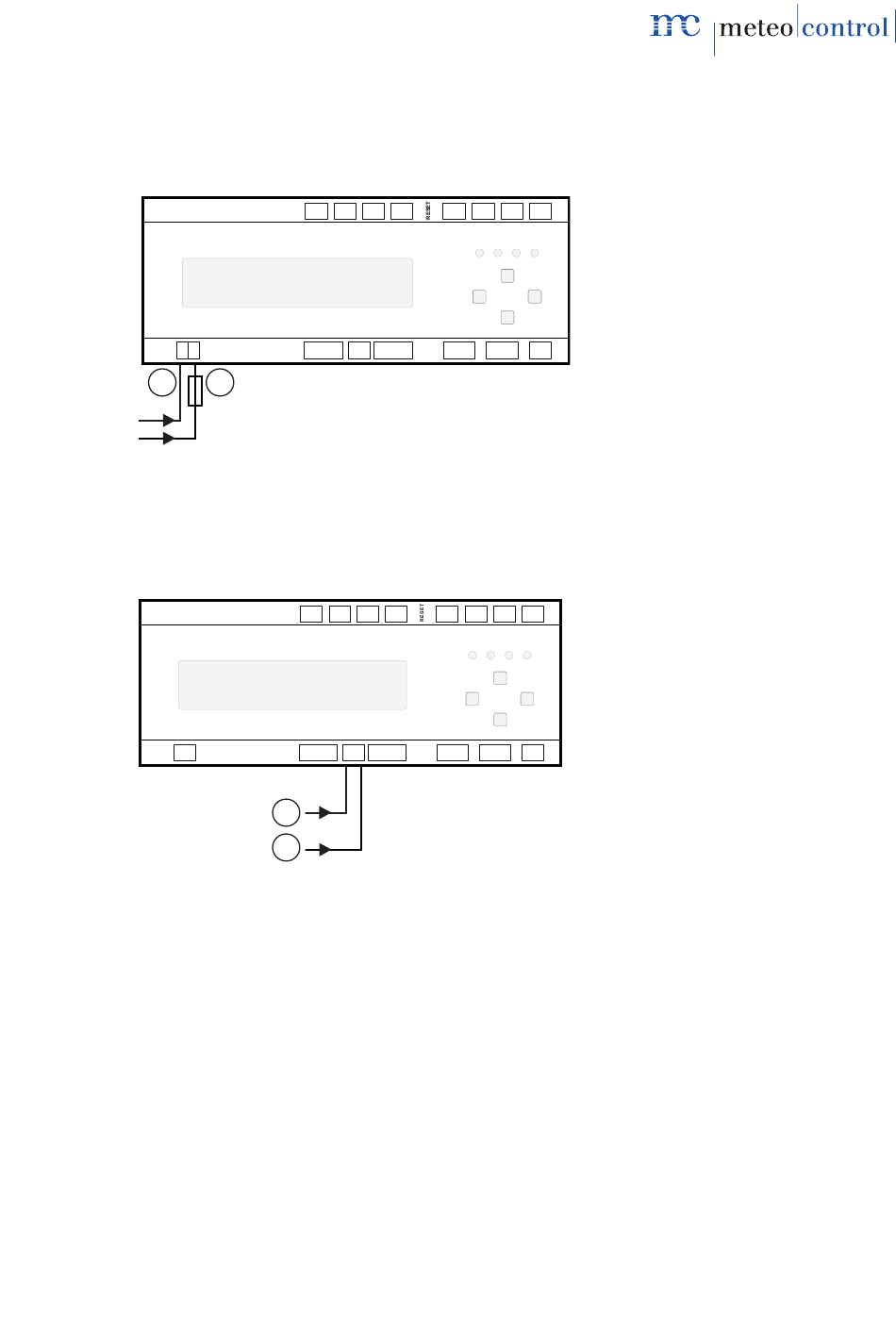

Abb. 10: 230 V Spannungsversorgung

(1) Neutralleiter
110 V
N L
230 V

Abb. 11: 24 V Spannungseingang / -ausgang

(1) 24 V DC
Hinweis: Maximal drei Stromsensoren (i'checker) werden über das
WEB'log Kurzanleitung 20120710 - de
- + - + - +
AI4 AI3 AI2
+ -
AC Phone Ethernet
24 V
2
- + - + - +
AI4 AI3 AI2
+ -
AC Phone Ethernet
24 V
1
2
integrierte Netzteil mit Strom versorgen. Die Versorgung erfolgt
über die Buchse der RS485-Schnittstelle. Bei mehr als drei
Stromsensoren externe Stromversorgung verwenden.
- + - + - + - + - +
AI1 DI1 DI1 DI1 DI1
+ -
RS485 RS232
DO1
(2) Phase mit Sicherung 6 A
- + - + - + - + - +
AI1 DI1 DI1 DI1 DI1
+ -
RS485 RS232
DO1
(2) GND
