4.6.6

Ingeteam-Wechselrichter

Anschluss an die RS485 Com-Karte
A
B
GND

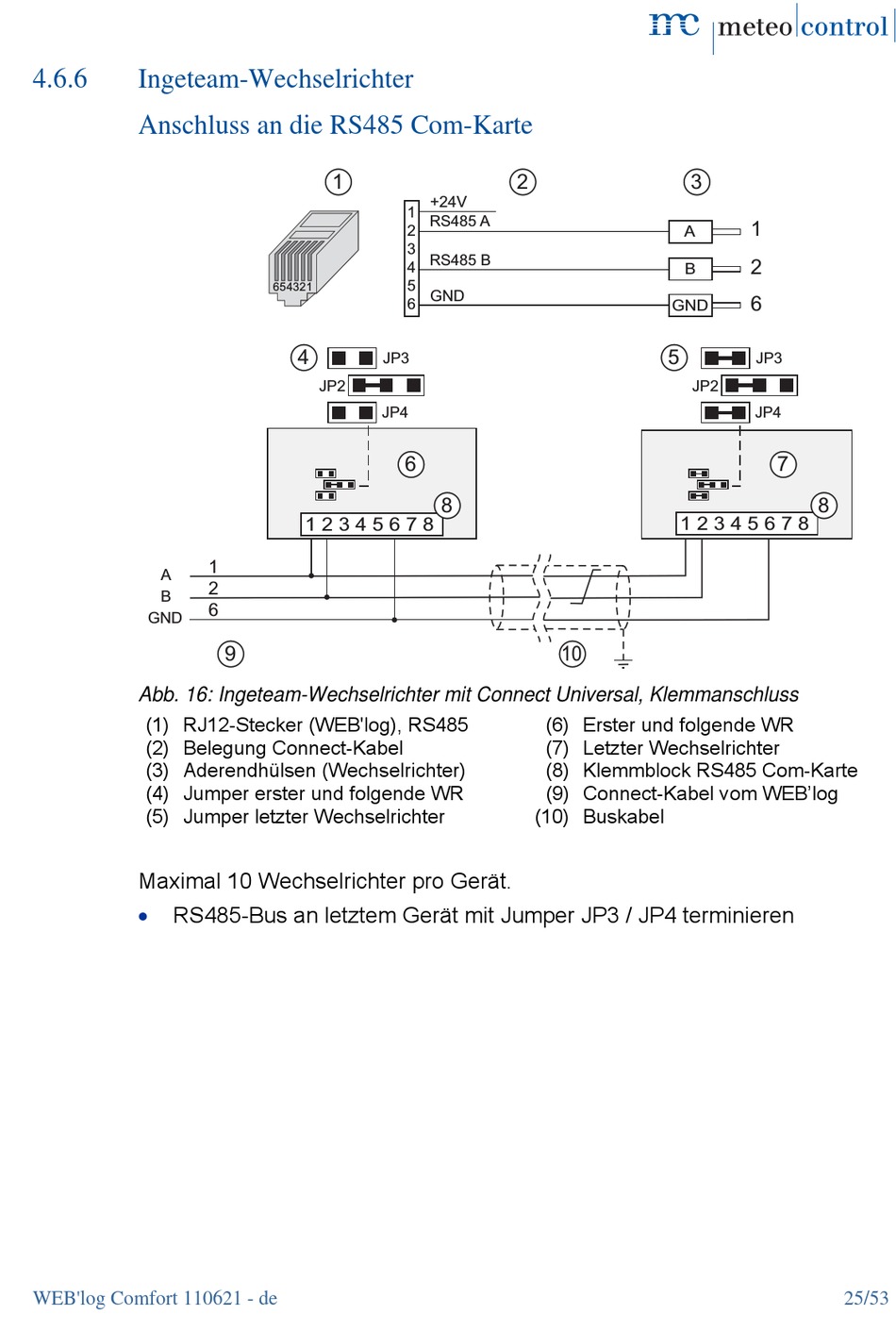

Abb. 16: Ingeteam-Wechselrichter mit Connect Universal, Klemmanschluss
(1) RJ12-Stecker (WEB'log), RS485
(2) Belegung Connect-Kabel
(3) Aderendhülsen (Wechselrichter)
(4) Jumper erster und folgende WR
(5) Jumper letzter Wechselrichter
Maximal 10 Wechselrichter pro Gerät.

RS485-Bus an letztem Gerät mit Jumper JP3 / JP4 terminieren
WEB'log Comfort 110621 - de
1
654321
4
JP2
1 2 3 4 5 6 7 8
1
2
6
9
2
+24V
1
RS485 A
2
3
RS485 B
4
5
GND
6
JP3
JP4
6
8
(6) Erster und folgende WR
(7) Letzter Wechselrichter
(8) Klemmblock RS485 Com-Karte
(9) Connect-Kabel vom WEB'log
(10) Buskabel
3
A
B
GND
5
JP2
1 2 3 4 5 6 7 8
10
1
2
6
JP3
JP4
7
8
