4.5.1
Analogeingang
Die Analogeingänge sind konfigurierbar als:
- Spannungseingang (DC): 0...10 V
- Stromeingang 0...20 mA
- Widerstandsmesseingang für eine PT1000 Zweidrahtmessung
DC
PSTN

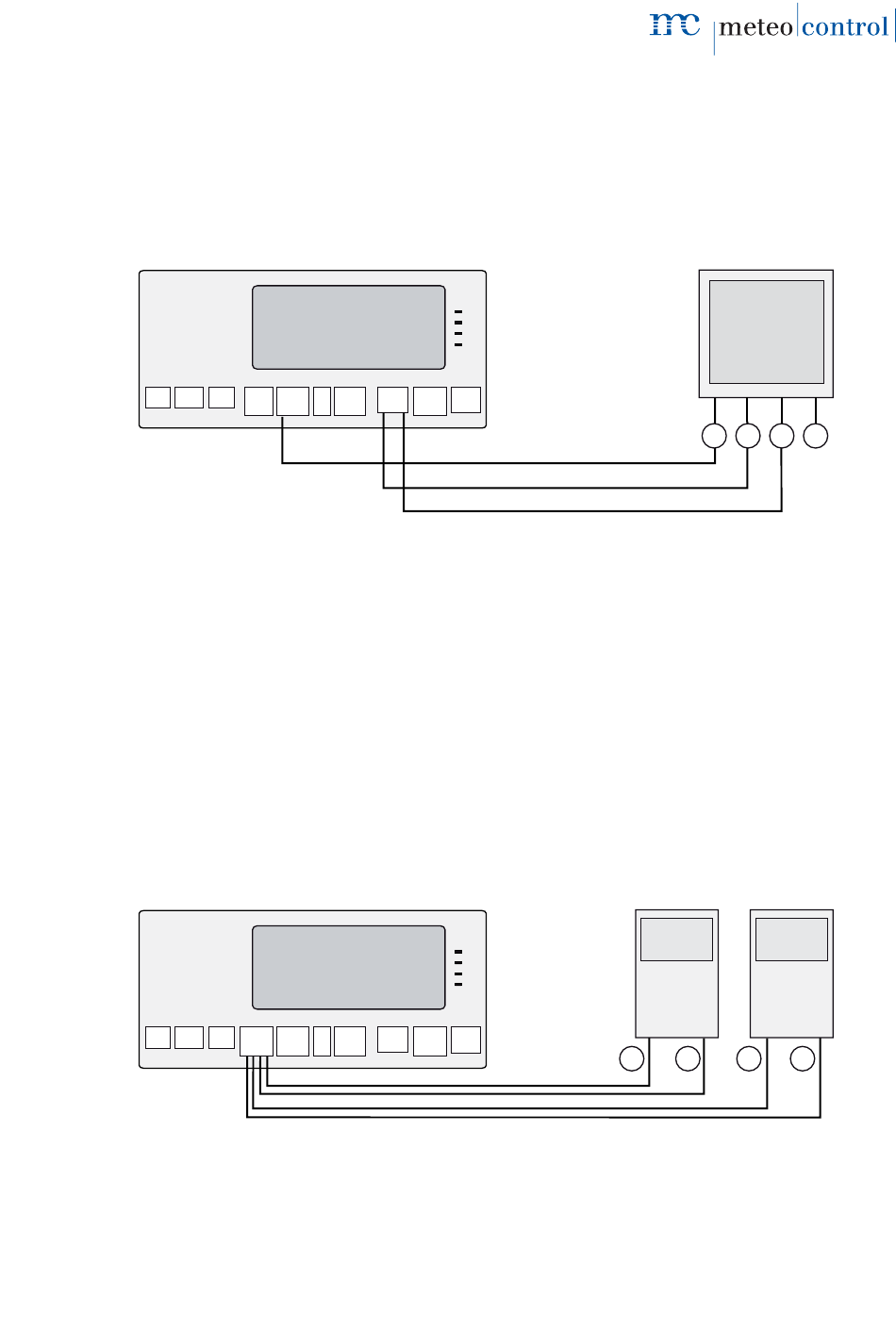

Abb. 7: Beispiel Einstrahlungssensor Si-12TC
(1) Einstrahlung (Orange)
(2) + 24 V DC (Rot)
4.5.2
Digitaleingang
Die Digitaleingänge sind Impulseingänge nach DIN43864 (S0), sie sind
konfigurierbar als:
- Zählereingang
- Statuseingang
DC
PSTN
Abb. 8: Beispiel Energiezähler
(1) S0-Schnittstelle Minus (21)
Hinweis: Weitere Angaben zur Konfiguration siehe Anhang.
WEB'log Comfort 110621 - de
Ether
DI
AI
DA RS485
RS422
1
Ether
DI
AI
DA RS485
RS422
1234
RS485
RS485
RS485
RS422
(3) GND (Schwarz)
(4) PE-Schirm (Schwarz)
RS485
RS485
RS485
RS422
(2) S0-Schnittstelle Plus (20)
Si-12TC
1
2
3
+24 V
GND
20
21
21
+
-
-
1
2
1
4
20
+
2
17/53
