Xantrex-Wechselrichter

Nur gültig für die Modelle GT100 und GT500
A
B
+
-
11

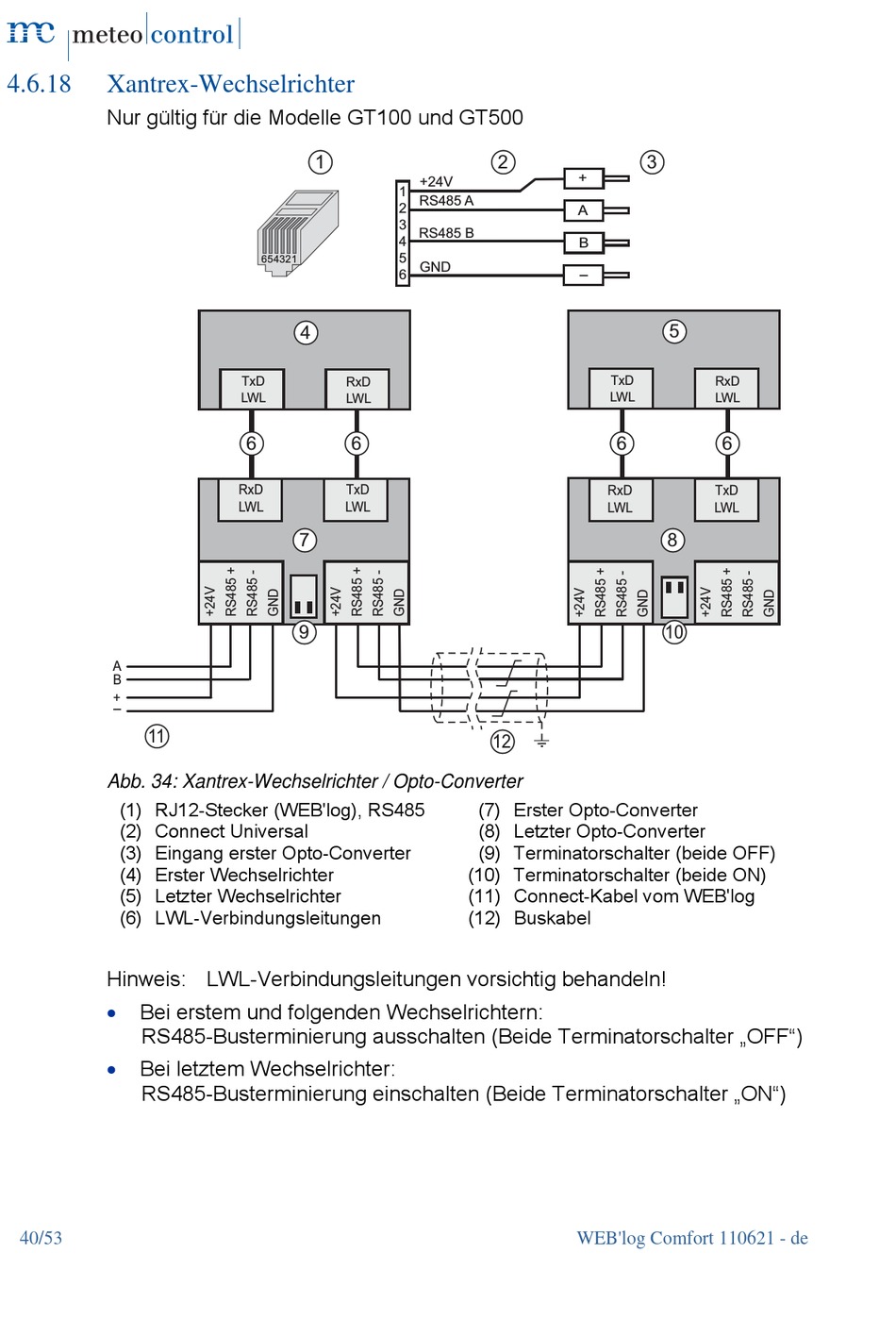

Abb. 34: Xantrex-Wechselrichter / Opto-Converter
(1) RJ12-Stecker (WEB'log), RS485
(2) Connect Universal
(3) Eingang erster Opto-Converter
(4) Erster Wechselrichter
(5) Letzter Wechselrichter
(6) LWL-Verbindungsleitungen
Hinweis: LWL-Verbindungsleitungen vorsichtig behandeln!

Bei erstem und folgenden Wechselrichtern:
RS485-Busterminierung ausschalten (Beide Terminatorschalter „OFF")

Bei letztem Wechselrichter:
RS485-Busterminierung einschalten (Beide Terminatorschalter „ON")
