7.2.5 Reihenfolge bei Installation von MX-Modulen
Bei Anschluss der MX-Module am Basisgerät muss die vorgegebene Reihenfolge
eingehalten werden, damit eine korrekte Funktion der Module gewährleistet ist.
Die Anzahl der Pfeile und Linien im unteren Bereich auf der Frontseite des blue'Logs
und der MX-Module gibt Auskunft über die Anschlussreihenfolge. Module mit einer
größeren Anzahl an Pfeilen/Linien dürfen nicht vor einem Modul mit weniger Linien
(z.B. 2 Pfeile/Linien) installiert werden. Beispielsweise darf ein Modul mit 3 Pfeile/Linien
nicht vor einem Modul mit 2 Pfeile/Linien angeschlossen werden.

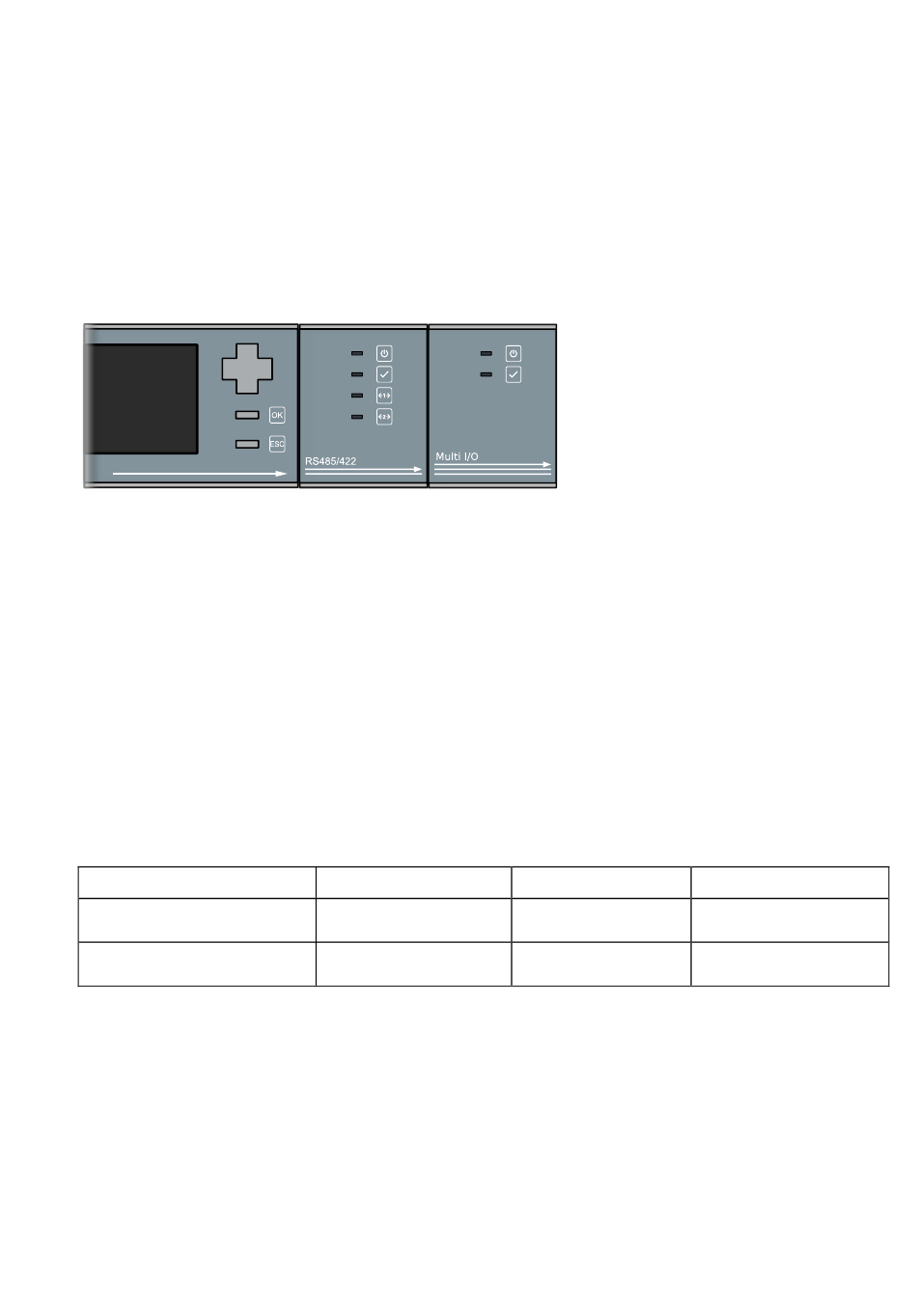

Abb. 12: Reihenfolge bei Installation von MX-Modulen
7.3
Installation
7.3.1 Kabel und Leitungen
Nachfolgend werden Empfehlungen ausgesprochen, welche Kabeltypen sich zur
Verdrahtung der einzelnen Anlagenbauteile besonders eignen. Außerdem sind die
Beschränkungen aufgeführt, die sich bei der Verdrahtung ergeben.
7.3.2 Zulässige Kabeltypen für die blue'Log Spannungsversorgung
Anschlussleitung
•
feindrähtiger Leiter
•
feindrähtiger Leiter
7.3.3 Kabeltypen für Geräteanschluss
Nachfolgend werden Empfehlungen ausgesprochen, welche Leitungstypen sich zur
Verdrahtung der einzelnen Anlagenbauteile besonders eignen. Außerdem sind die
Beschränkungen aufgeführt, die sich bei der Verdrahtung ergeben.
blue'Log XM / XC
Spannungsbereich
U < 24 V DC
U >= 24 V DC
Leiterquerschnitt
2
1 mm
2
0,75 mm
Typ
H05V-K
H05V-K
