4.6.12

Riello-Wechselrichter

RS485 Interface Card (Vierdraht)
A
B

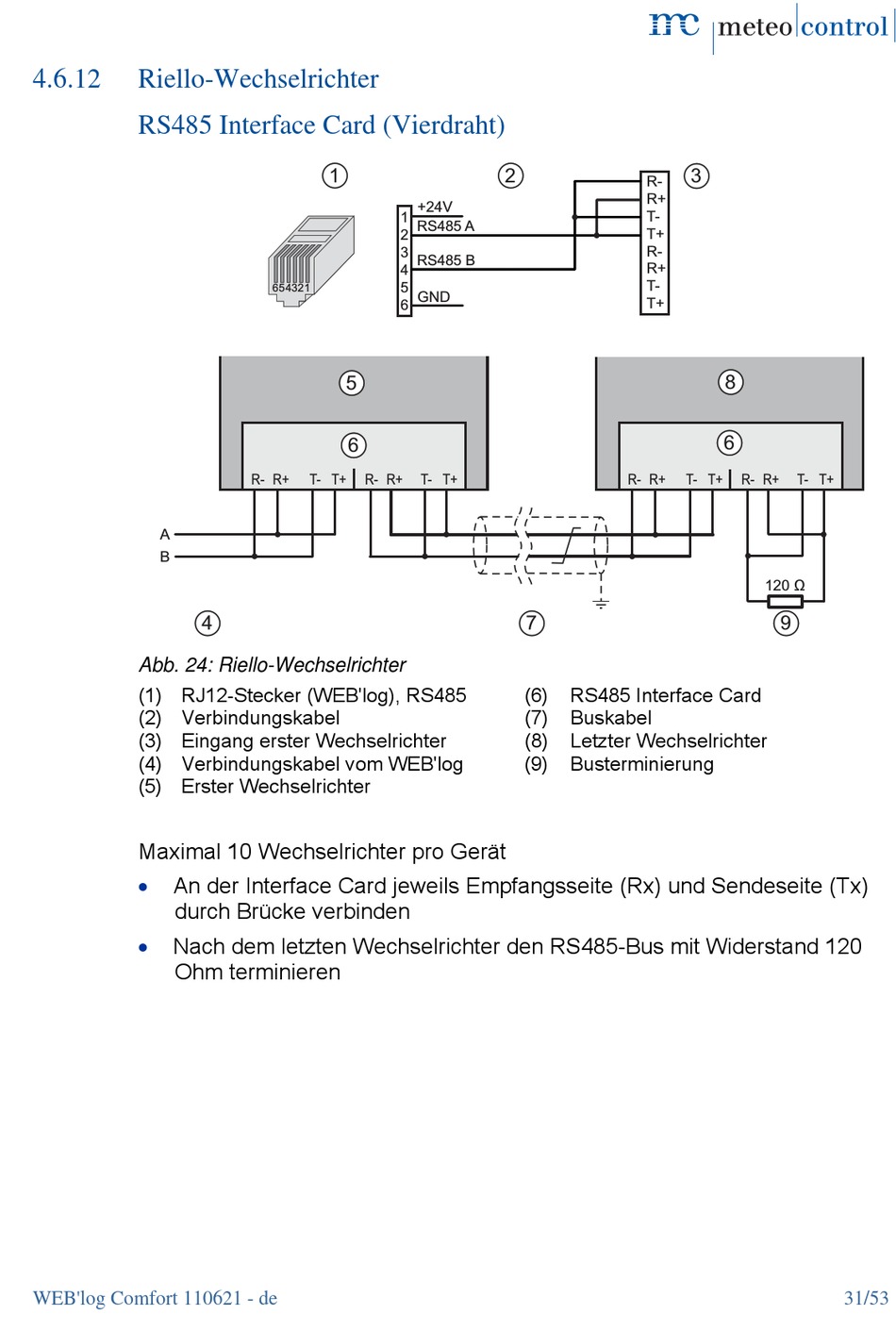

Abb. 24: Riello-Wechselrichter
(1) RJ12-Stecker (WEB'log), RS485
(2) Verbindungskabel
(3) Eingang erster Wechselrichter
(4) Verbindungskabel vom WEB'log
(5) Erster Wechselrichter
Maximal 10 Wechselrichter pro Gerät

An der Interface Card jeweils Empfangsseite (Rx) und Sendeseite (Tx)
durch Brücke verbinden

Nach dem letzten Wechselrichter den RS485-Bus mit Widerstand 120
Ohm terminieren
WEB'log Comfort 110621 - de
1
654321
5
6
R- R+ T- T+ R- R+
4
2
+24V
1
RS485 A
2
3
RS485 B
4
5
GND
6
T- T+
7
(6)
(7)
(8)
(9)
3
R-
R+
T-
T+
R-
R+
T-
T+
8
6
R- R+ T- T+
RS485 Interface Card
Buskabel
Letzter Wechselrichter
Busterminierung
R- R+ T- T+
120 Ω
9
