4.6.1
Allgemeiner Anschlussplan
Wenn der Anschluss des verwendeten Wechselrichtertyps in den
nachfolgenden Abschnitten nicht beschrieben wird, muss der allgemeine
Anschlussplan verwendet werden.
Zusätzlich Angaben in den Herstellerunterlagen beachten!
654321

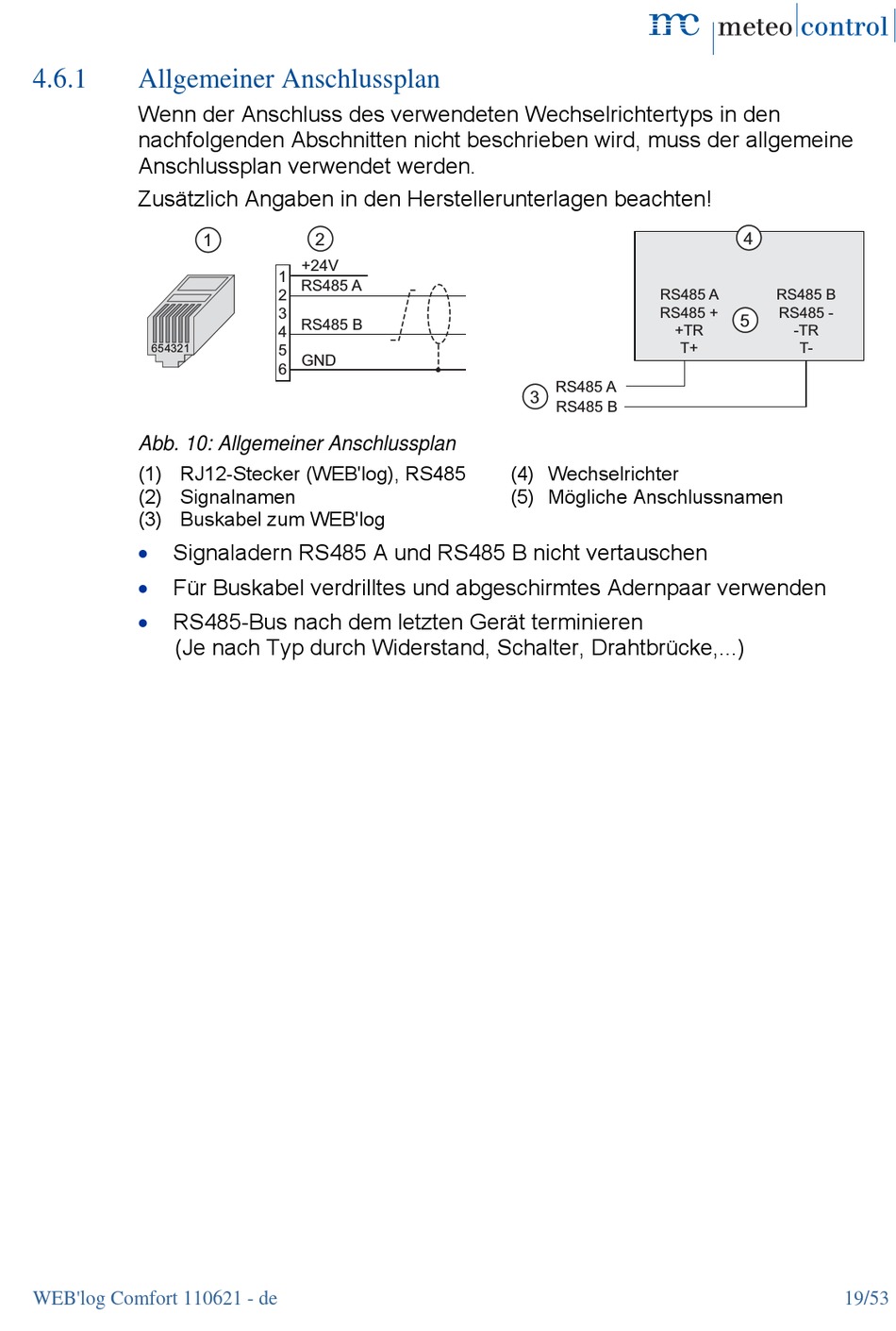

Abb. 10: Allgemeiner Anschlussplan
(1) RJ12-Stecker (WEB'log), RS485
(2) Signalnamen
(3) Buskabel zum WEB'log
Signaladern RS485 A und RS485 B nicht vertauschen
Für Buskabel verdrilltes und abgeschirmtes Adernpaar verwenden
RS485-Bus nach dem letzten Gerät terminieren
(Je nach Typ durch Widerstand, Schalter, Drahtbrücke,...)
WEB'log Comfort 110621 - de
2
1
+24V
1
RS485 A
2
3
RS485 B
4
5
GND
6
RS485 A
RS485 +
+TR
RS485 A
3
RS485 B
(4) Wechselrichter
(5) Mögliche Anschlussnamen
4
RS485 B
RS485 -
5
-TR
T+
T-
19/53
