4.6.7
Jema-Wechselrichter
1
654321

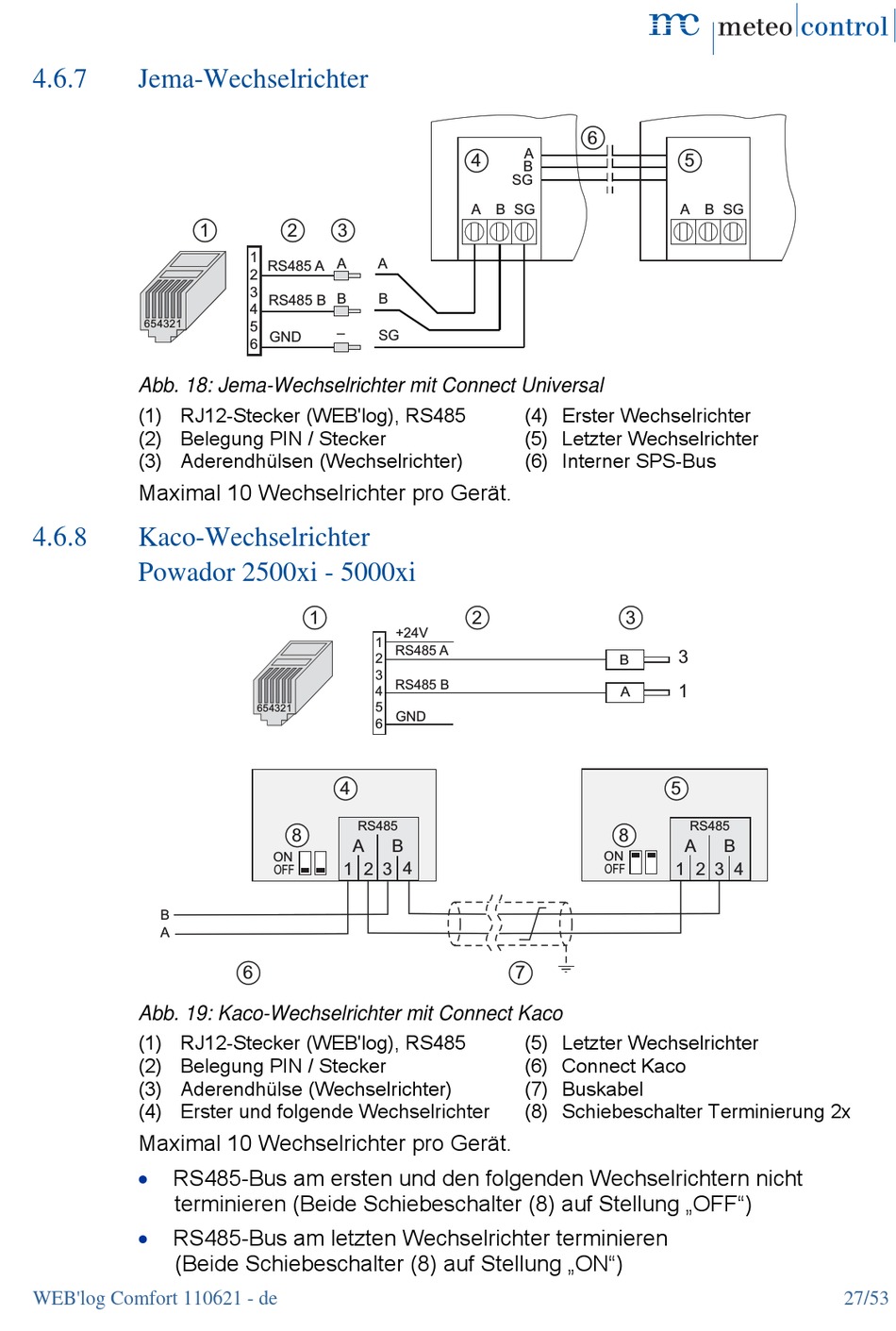

Abb. 18: Jema-Wechselrichter mit Connect Universal
(1) RJ12-Stecker (WEB'log), RS485
(2) Belegung PIN / Stecker
(3) Aderendhülsen (Wechselrichter)
Maximal 10 Wechselrichter pro Gerät.
4.6.8
Kaco-Wechselrichter
Powador 2500xi - 5000xi
B
A
Abb. 19: Kaco-Wechselrichter mit Connect Kaco
(1) RJ12-Stecker (WEB'log), RS485
(2) Belegung PIN / Stecker
(3) Aderendhülse (Wechselrichter)
(4) Erster und folgende Wechselrichter
Maximal 10 Wechselrichter pro Gerät.
RS485-Bus am ersten und den folgenden Wechselrichtern nicht
terminieren (Beide Schiebeschalter (8) auf Stellung „OFF")
RS485-Bus am letzten Wechselrichter terminieren
(Beide Schiebeschalter (8) auf Stellung „ON")
