4.6.13
Siemens-PVM-Wechselrichter
A
B
4

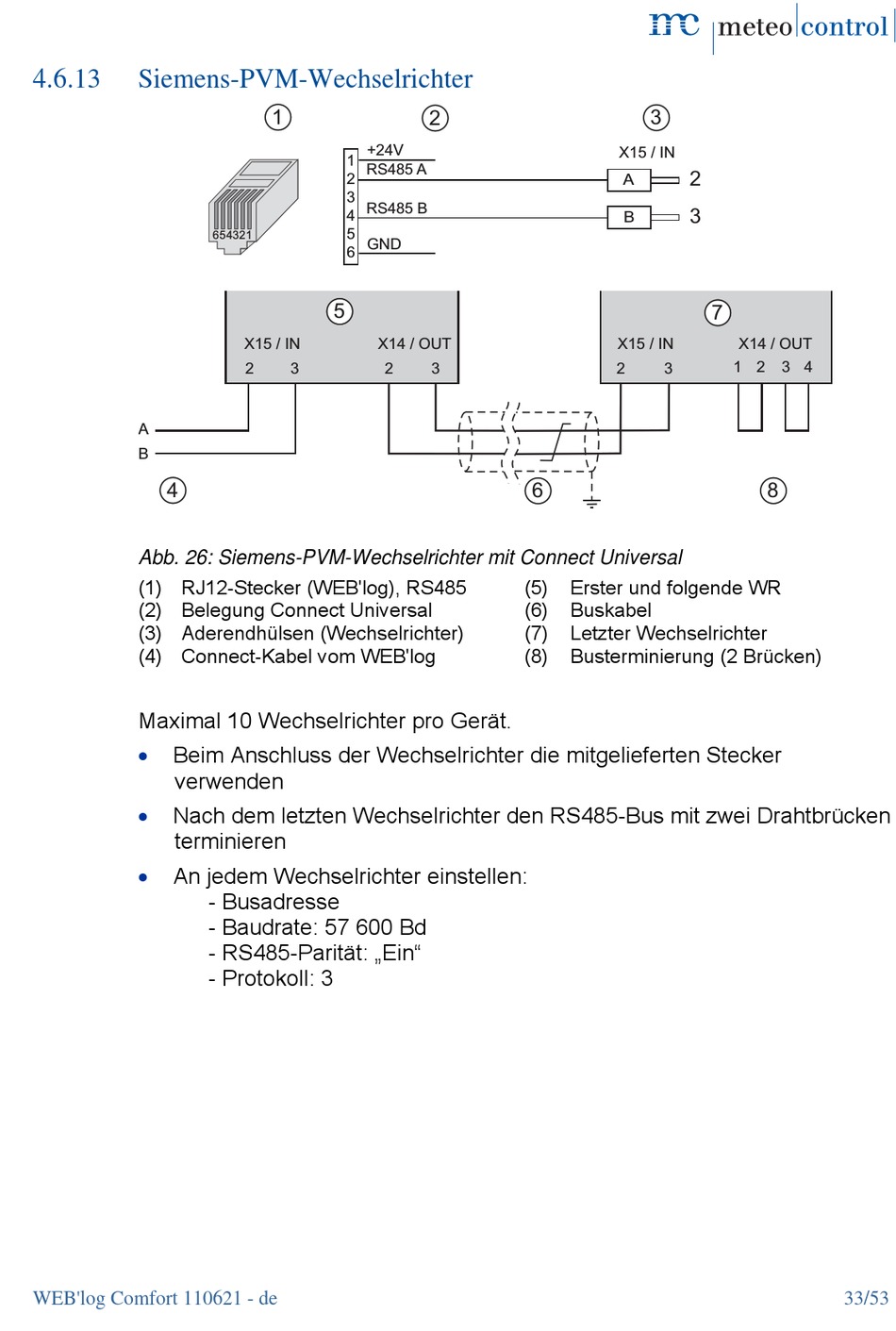

Abb. 26: Siemens-PVM-Wechselrichter mit Connect Universal
(1) RJ12-Stecker (WEB'log), RS485
(2) Belegung Connect Universal
(3) Aderendhülsen (Wechselrichter)
(4) Connect-Kabel vom WEB'log
Maximal 10 Wechselrichter pro Gerät.
Beim Anschluss der Wechselrichter die mitgelieferten Stecker
verwenden
Nach dem letzten Wechselrichter den RS485-Bus mit zwei Drahtbrücken
terminieren
An jedem Wechselrichter einstellen:
WEB'log Comfort 110621 - de
1
+24V
1
RS485 A
2
3
RS485 B
4
5
654321
GND
6
5
X15 / IN
2
3
- Busadresse
- Baudrate: 57 600 Bd
- RS485-Parität: „Ein"
- Protokoll: 3
2
X14 / OUT
2
3
6
(5)
(6)
(7)
(8)
3
X15 / IN
2
A
3
B
7
X15 / IN
X14 / OUT
1 2
2
3
Erster und folgende WR
Buskabel
Letzter Wechselrichter
Busterminierung (2 Brücken)
3
4
8
33/53
