4.6.17

Sunways-Wechselrichter

RS485 +
A
RS485 -
B

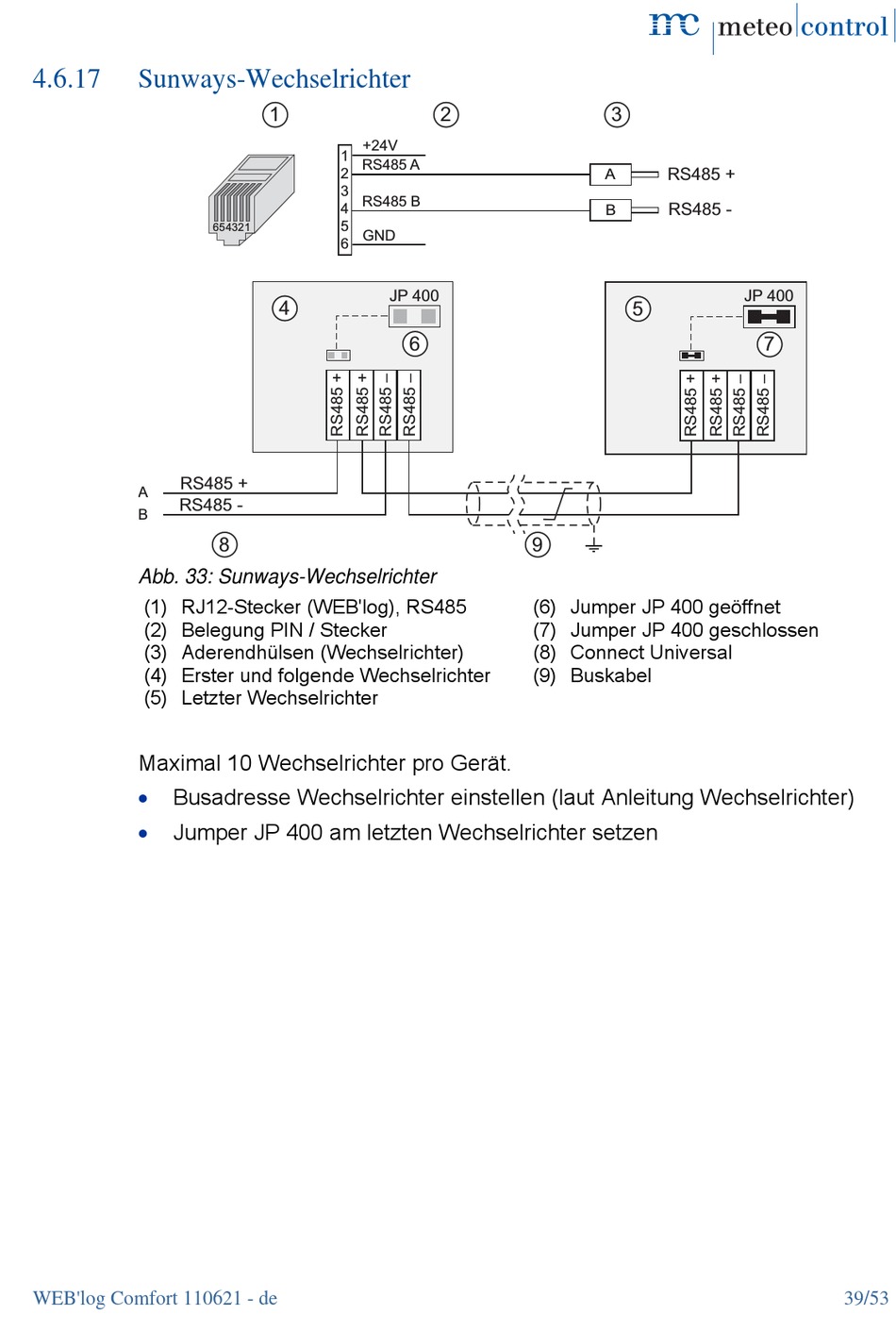

Abb. 33: Sunways-Wechselrichter
(1) RJ12-Stecker (WEB'log), RS485
(2) Belegung PIN / Stecker
(3) Aderendhülsen (Wechselrichter)
(4) Erster und folgende Wechselrichter
(5) Letzter Wechselrichter
Maximal 10 Wechselrichter pro Gerät.

Busadresse Wechselrichter einstellen (laut Anleitung Wechselrichter)

Jumper JP 400 am letzten Wechselrichter setzen
WEB'log Comfort 110621 - de
1
+24V
1
RS485 A
2
3
RS485 B
4
5
654321
GND
6
4
8
2
JP 400
6
9
(6) Jumper JP 400 geöffnet
(7) Jumper JP 400 geschlossen
(8) Connect Universal
(9) Buskabel
3
RS485 +
A
RS485 -
B
JP 400
5
7
