6LE009213A
An den Leistungsschalter können mehrere Eingänge angeschlossen werden:

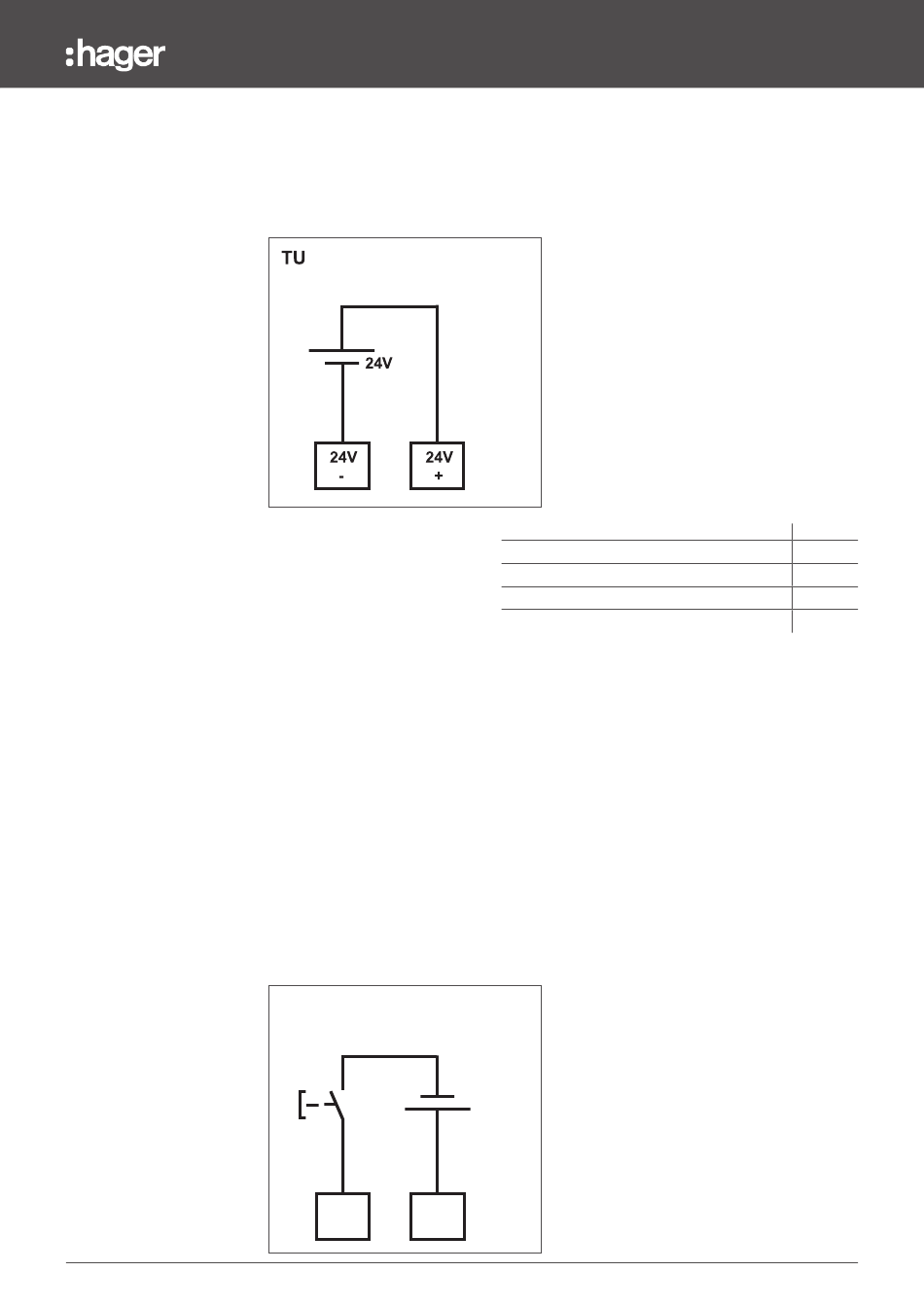

Schaltplan der externen 24 V DC-Versorgung
An den 24V+ und - Klemmblöcken eine externe 24V DC-Versorgung SELV anschließen
(empfohlene Referenz Hager HTG911H).
DC
Für die Bemessung der externen
24 V DC-Versorgung die
Verbrauchswerte der folgenden
Leistungsschalter berücksichtigen.

Schaltplan des digitalen Eingangs RR/DI

Der digitale Eingang RR/DI dient zum ferngesteuerten Quittieren von Alarmen der
Auslöseeinheit sentinel und zum ferngesteuerten Zurücksetzen der Digitalausgänge OAC. Er
kann für eine der folgenden Steuerfunktionen der Auslöseeinheit sentinel Energy verwendet
werden:
- ferngesteuertes Quittieren von Alarmen der Auslöseeinheit und ferngesteuertes Zurücksetzen
der Digitalausgänge,
- Kommunikation zwischen den Zählern für den Tarif T1 und T2,
- Unterbindung der erweiterten Schutzfunktionen,
- Umschaltung zwischen Schutzprofil A und B.
Er ist standardmäßig auf das ferngesteuerte Quittieren von Alarmen der Auslöseeinheit sentinel
und auf das ferngesteuerte Zurücksetzen der Digitalausgänge OAC über die Auslöseeinheit
sentinel Energy eingestellt (siehe Benutzerhandbuch 6LE008148A für elektronische
Auslöseeinheiten sentinel Energy hw+).
Der digitale Eingang muss gemäß dem folgenden Schaltplan mit 24V DC versorgt werden.
TU
RR/DI RR/DI
- +
Einzuhaltender Sicherheitsabstand

17.9 Anschluss der Eingangskontakte

Auslöseeinheit sentinel Energy
Türeinbau-Display HTD210H
Modbus-RTU-Kommunikationsmodul
Modbus-TCP-Kommunikationsmodul
OAC-Digitalausgangsmodul
24V DC
60 mA
85 mA
14 mA
38 mA
34 mA
99
