Einzuhaltender Sicherheitsabstand
17.14 Installation des Kommunikations- und Anzeigezubehörs
110

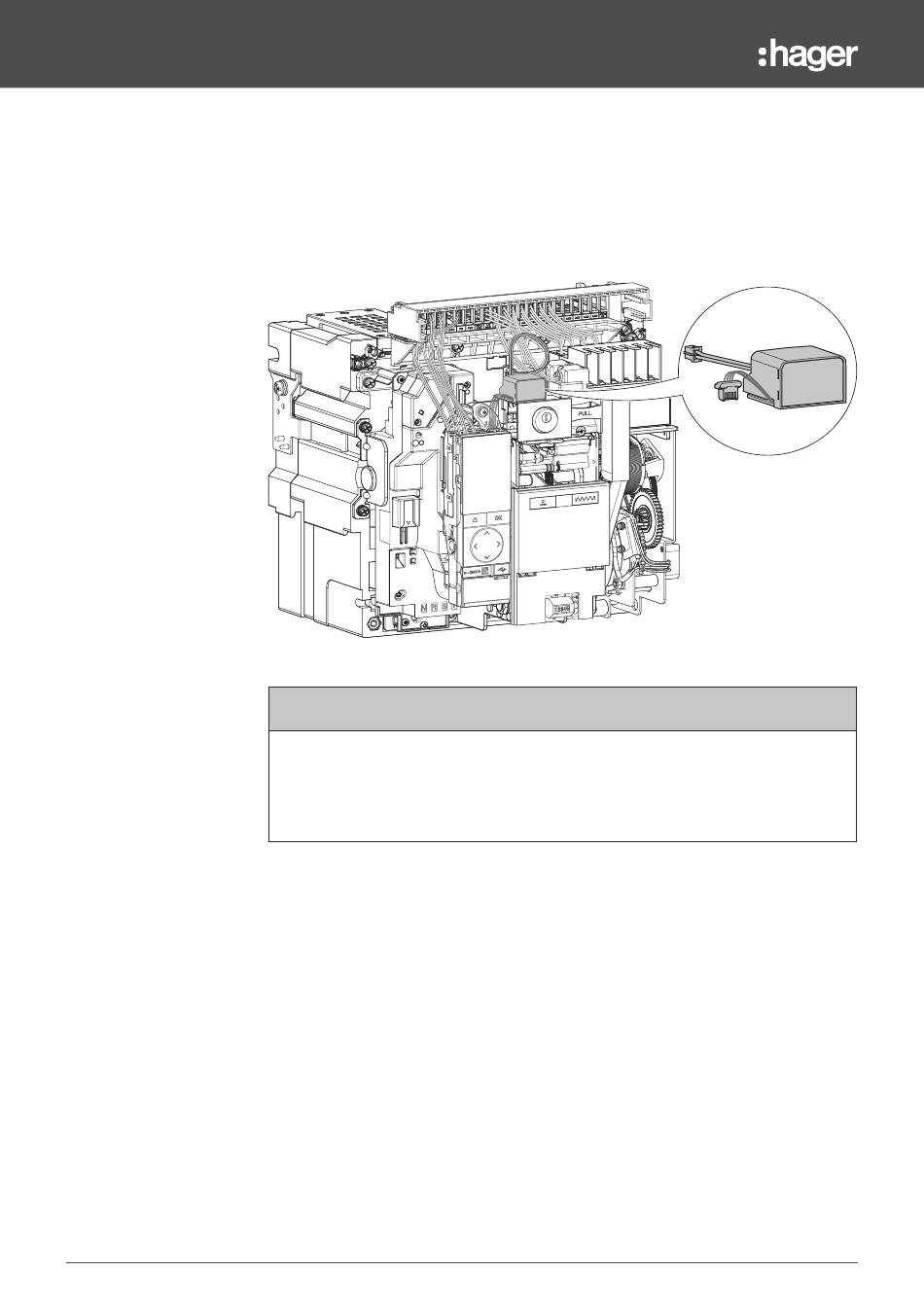

Isolationsmodul INS
Das Isolationsmodul INS ist nur für die Auslöseeinheit sentinel Energy notwendig, wenn der
Leistungsschalter über Bluetooth (Hager Power touch), Modbus oder Hager Power setup
(USB-C) angesteuert wird.
Isolationsmodul verhindert Überspannungen, die von den Spulen (CC / SH) zur Elektronik,
bzw. Auslöseeinheit gelangen könnten.
Die Spulen CC (A1 und A2), SH (C11 und C12) und SH2 (C21 und C22) müssen mit Strom
versorgt werden, damit die Fernbedienungen funktionieren können.
Die Länge der Verkabelung zwischen der Steuerung oder Betätigungstaste und dem
Klemmenblock eines Arbeitsstromauslösers SH oder einer Einschaltspule CC, der bzw. die
an das Isolationsmodul INS angeschlossen ist, darf höchstens 5 Meter betragen.
ACHTUNG
