Festeinbau Leistungsschalter
2.4 Anschlussplan
N L1 L2 L3
RJ45
RJ45
Leistungsschalter
HW4
Interner
CTs
Neu-
tralleit-
ersensor
(4-polig)
Externer
Neu-
tralleit-
ersensor
(3-polig)
16

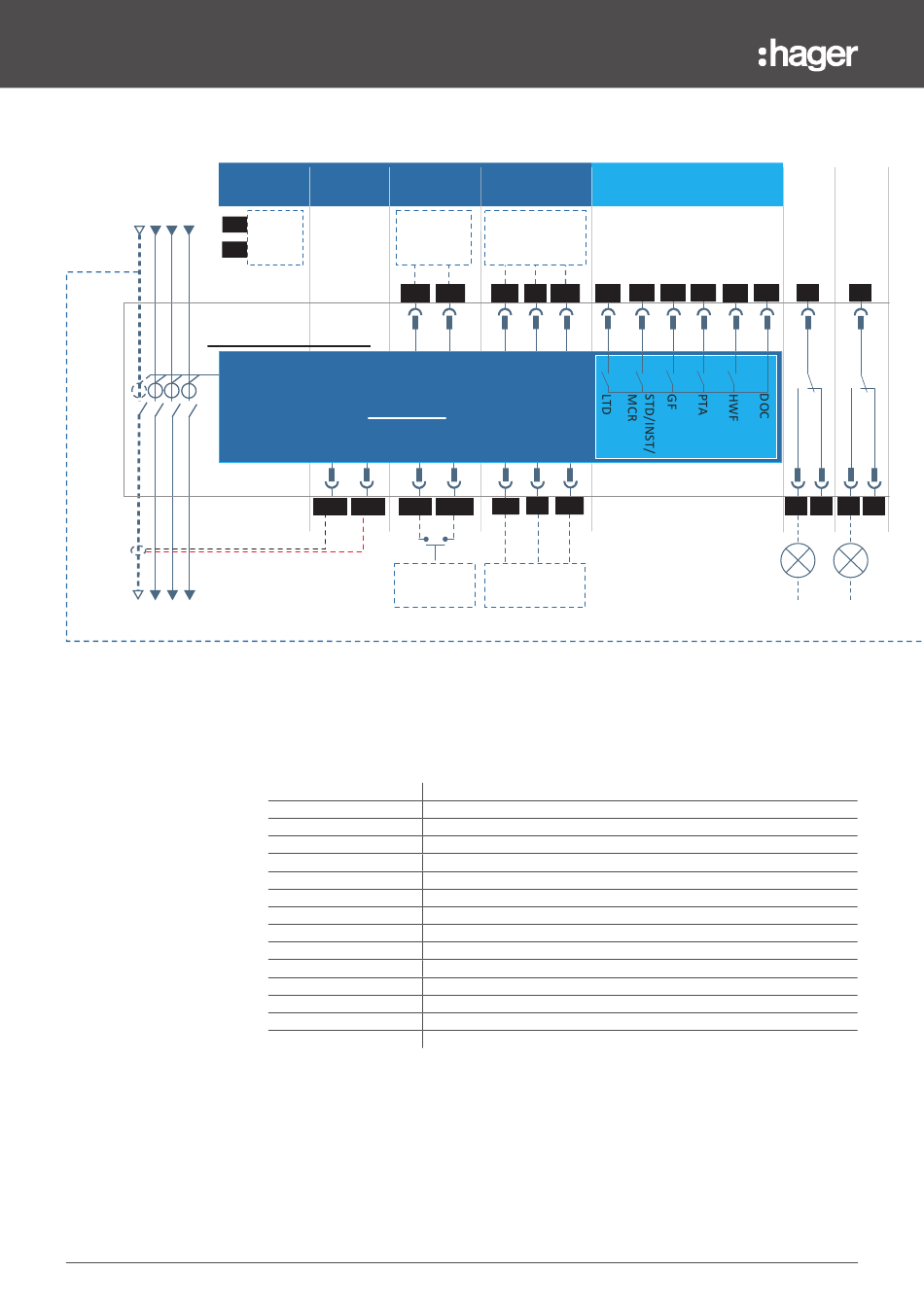

Schaltplan der fest eingebauten Leistungsschalter HW4

COM
ESP
Externe
Modbus Versorgung
24 V DC
24V-
Auslöser
4 S1 4 S2 RR/DI- RR/DI+
th th
Fernquitti-
erung / digital-
er Eingang
Klemmenbezeichnung
COM
ESP
TU
ZSI
OAC
FS
FS2
RTC/FS3
UV/SH2
SH/UV2
MO
CC
AX
122/vN
Zulässiger Drahtquerschnitt: min. 0,6 mm2 - max. 2,5 mm2 (starr / Litze).
Abisolierlänge: 10 - 12 mm und max. 1 Draht / Klemme zulässig.
Die Drahtlitzen dürfen nicht verdrillt werden und es ist nur ein Draht pro Klemme erlaubt.
TU ZSI
Vorgeschalteter
Leistungsschalter
24V+ STD2 GF2 Cmn2
STD1 GF1 Cmn1
Nachgeschalteter
Leistungsschalter
Anschluss
Kommunikationsmodul
Externer Sensor Port
Spannungsversorgung für die Auslöseeinheit
Zonenselektivität
Digitalausgänge
Fehlermeldekontakt
Fehlermeldekontakt Nr. 2
Einschaltbereitschaftsmeldeschalter oder dritter Fehlermeldekontakt
Unterspannungsauslöser UV oder zweiter Arbeitsstromauslöser SH
Arbeitsstromauslöser SH oder zweiter Unterspannungsauslöser UV
Motorantrieb MO und Meldekontakt Feder gespannt SC
Einschaltspule CC
Hilfskontakt - bis max. 12 Kontakte möglich (Standard 6 Kontakte)
Spannungspotentials des Neutralleiters (ENVA)
OAC
DO1 DO2 DO3 DO4 DO5 DOC
Allgemeine Auslösung
RTC
FS FS2
FS3
F11 F21 R1
F12 F14 F22 F24 R2 R
