17.10 Anschluss der Eingangs- und Ausgangskontakte ZSI

100
Die Zonenselektivität (ZSI) dient der Reduktion von elektrodynamischen Belastungen der
Anlage bei einem Kurzschluss oder Erdschluss.
Davon können Geräte, Leitungen, Stromschienen und Sammelschienen von diesem Schutz
profitieren.
Die installierten Leistungsschalter sind durch Kabel miteinander verbunden, um zu bestimmen,
welcher Leistungsschalter zuerst ausgelöst wird. Wenn ein elektrischer Fehler zwischen zwei
miteinander durch die Funktion ZSI verbundenen Leistungsschaltern auftritt, kann der dem
Fehler nachgeschaltete Leistungsschalter diesen nicht beheben. Durch die Zonenselektivität
wird der dem Fehler vorgelagerte Leistungsschalter ausgelöst, ohne das Ende seiner
Zeitverzögerung abzuwarten.
Die Leistungsschalter hw+ können mit den Leistungsschaltern h3+ Energy verbunden werden.
Damit die Zonenselektivität richtig funktioniert, müssen die Klemmenblöcke ZSI der
Leistungsschalter hw+ und die Anschlüsse ZSI1/ZSI2 der Leistungsschalterh3+ Energy
miteinander verbunden sein.
Außerdem muss die Installation eines oder mehrerer Anschlussklemmblöcke im Inneren des
Schaltschranks vorgesehen werden, um Folgendes zu ermöglichen:
- die Verbindung zwischen verschiedenen Leistungsschaltern, die mit demselben
vorgelagerten Leistungsschalter verbunden sind,
- die Verbindung zwischen einem Leistungsschalter hw+ und einem Leistungsschalter h3+
Energy.

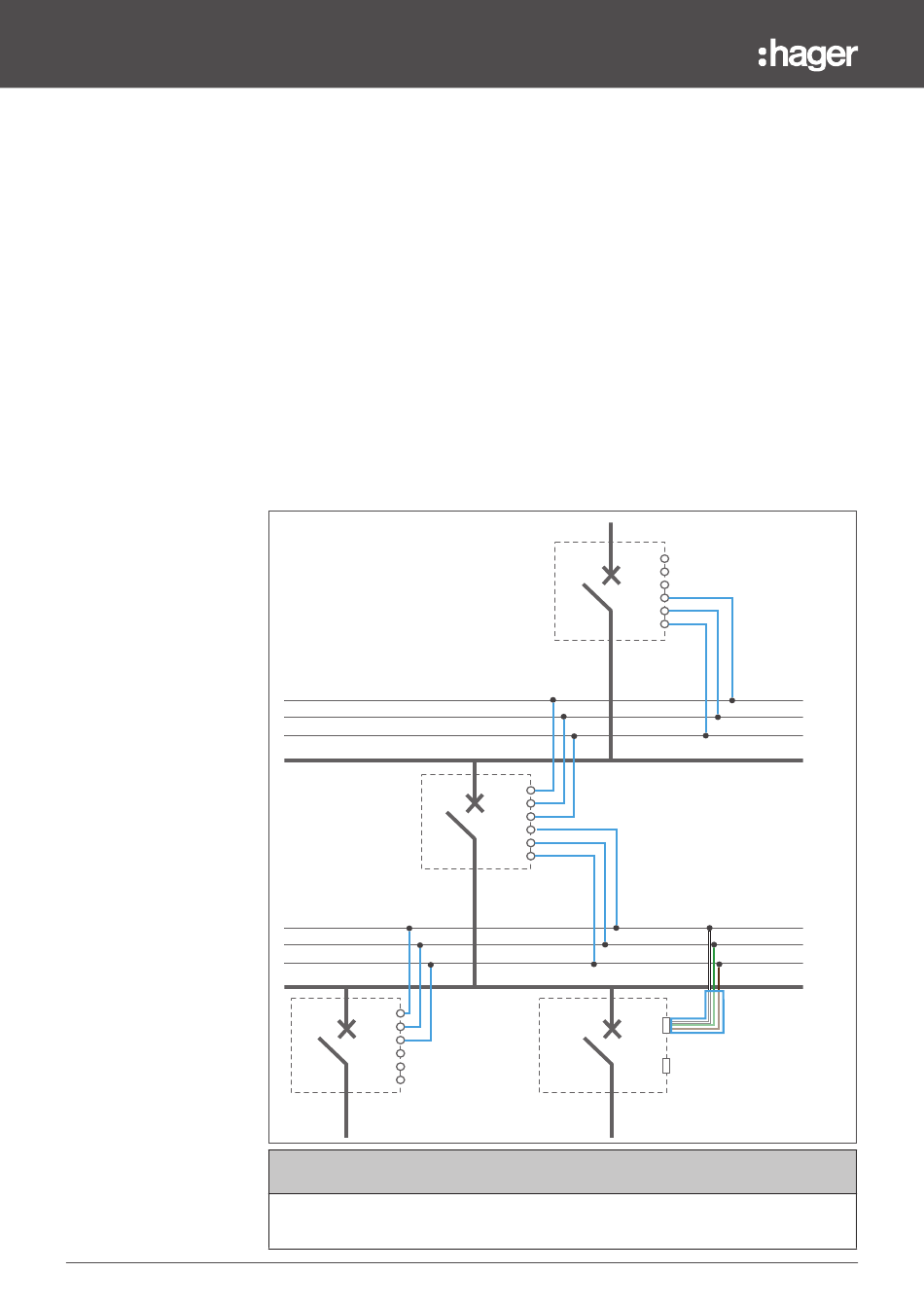

Schaltplan der Eingänge und Ausgänge
hw+
Q2
hw+
STD2
GF2
Cmn2
STD1
GF1
Q3
Cmn1
Für die Verbindung der Anschlüsse ZSI1/ZSI2 und die Verwendung der entsprechenden
Zubehörteile, siehe Kommunikationshandbuch h3+.
hw+
STD2
GF2
Cmn2
STD1
GF1
Q1
Cmn1
STD2
GF2
Cmn2
STD1
GF1
Cmn1
h3+ Energy
ZSI
2
ZSI
Q4
1
ACHTUNG
weiß
grün
braun
