Abmessungen der Befestigungselemente
15.1 Abmessungen der Leistungsschalter
70

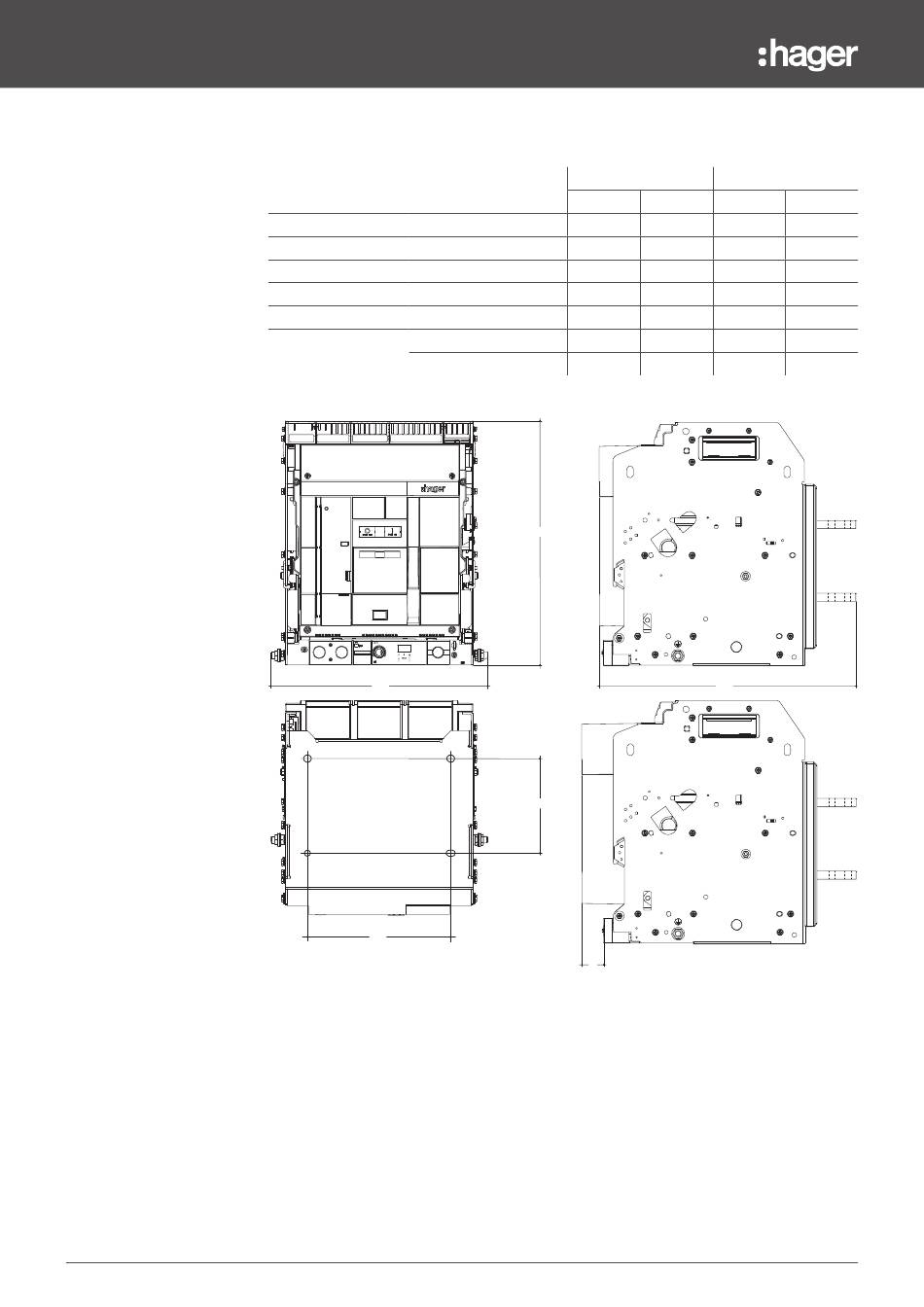

Zur Montage des Einschubtechnik-Leistungsschalters HW2 oder HW4 müssen folgende
Befestigungsmaße eingehalten werden:
Abmessungen (max. Wert in mm)
Breite A
Höhe B
Tiefe C mit Anschlüssen
Achsabstand D Befestigungstiefe
Achsabstand E Befestigungsbreite
Vorsprung F in Position Test
Leistungsschalter
in Position Ausgefahren
A
E
HW2
3-polig 4-polig
400 495
450 450
465 465
175 175
265 360
40 40
56 56
B
D
F
HW4
3-polig 4-polig
493 619
450 450
465 465
175 175
325 440
40 40
56 56
C
