Festeinbau Leistungsschalter; Beschreibung - Hager Hw+ Installationshandbuch

6LE009213A
2
1
1
Entsperrtaste RESET
2
Hebegriff
3
Ausschaltdrucktaste
4
Einschaltdrucktaste
5
Klemmleisten TB
6
Federspannhebel
7
Typenschild des Leistungsschalters
8
Statusanzeige der Federspannung
9
Schaltzustandsanzeige (ausgeschaltet/eingeschaltet)
A
Auslöser
Z
Transparente Abdeckung des Auslösers

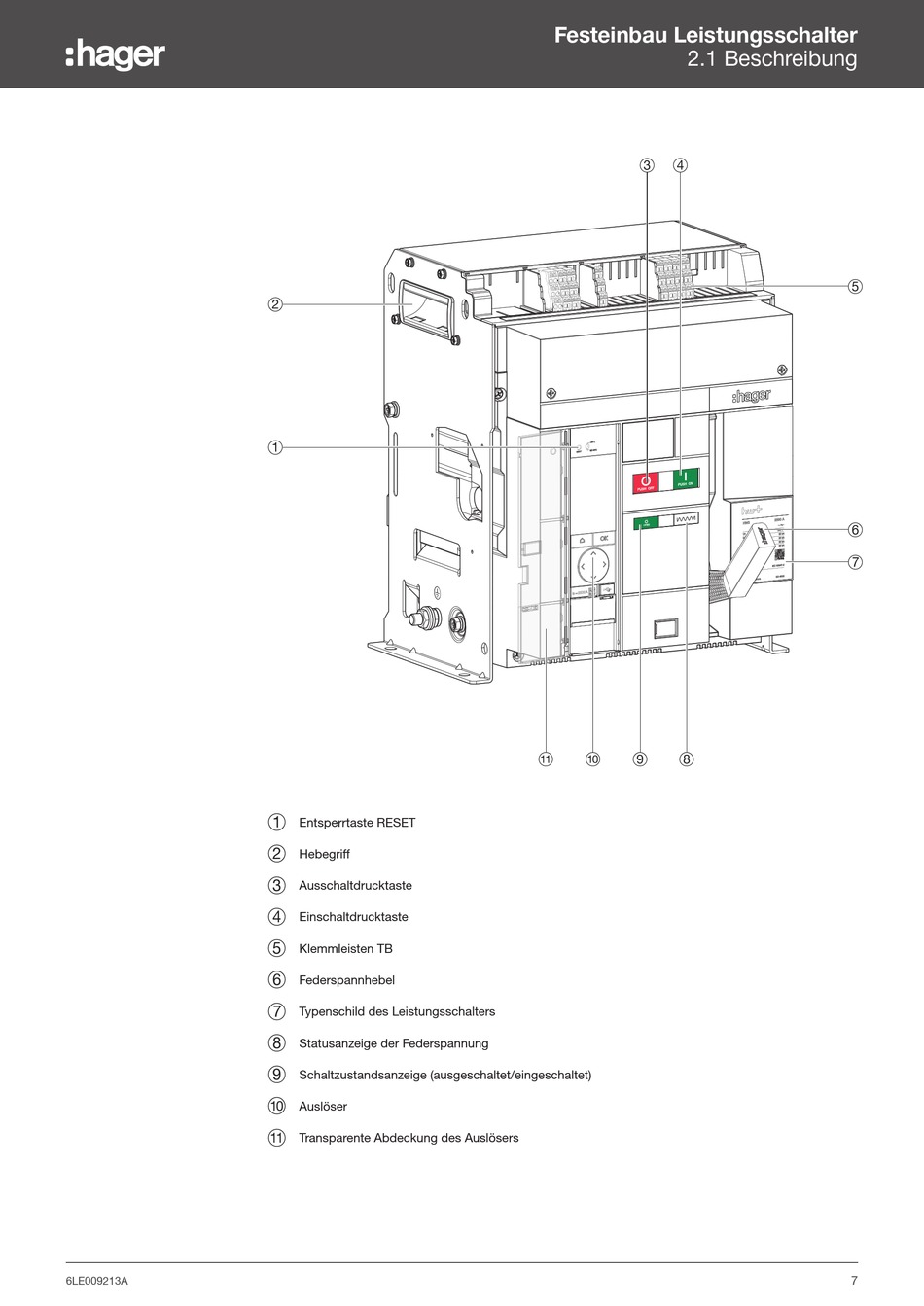

Festeinbau Leistungsschalter

2.1 Beschreibung

3 4
Z A 9 8
5
6
7
7
