Abmessungen der Befestigungselemente
15.3 Einschubrahmenzuschnitt des Türflansches DF
80

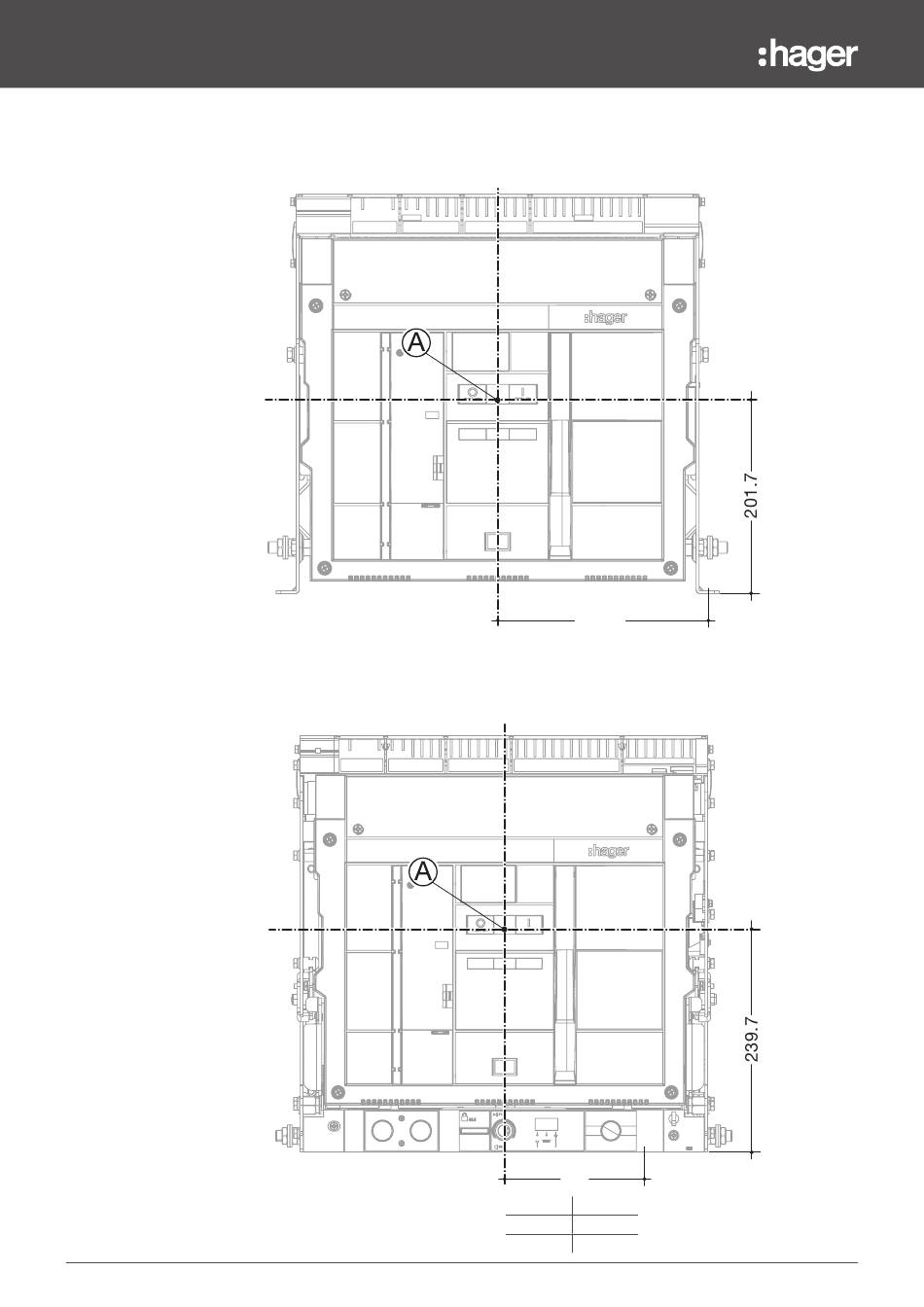

Zur Installation eines Türflansches an einem Leistungsschalter HW4 müssen folgende Maße
berücksichtigt werden:
Festeinbau-Leistungsschalter 3- und 4-polig.
Einschubtechnik-Leistungsschalter 3- und 4-polig.
220.5
A
A
3P 162,5
4P 157
6LE009213A
