Einzuhaltender Sicherheitsabstand

17.2 Befestigung der Festeinbau-Leistungsschalter

17.2.1
Befestigung auf einer
Montageplatte
oder auf Montageschienen
86

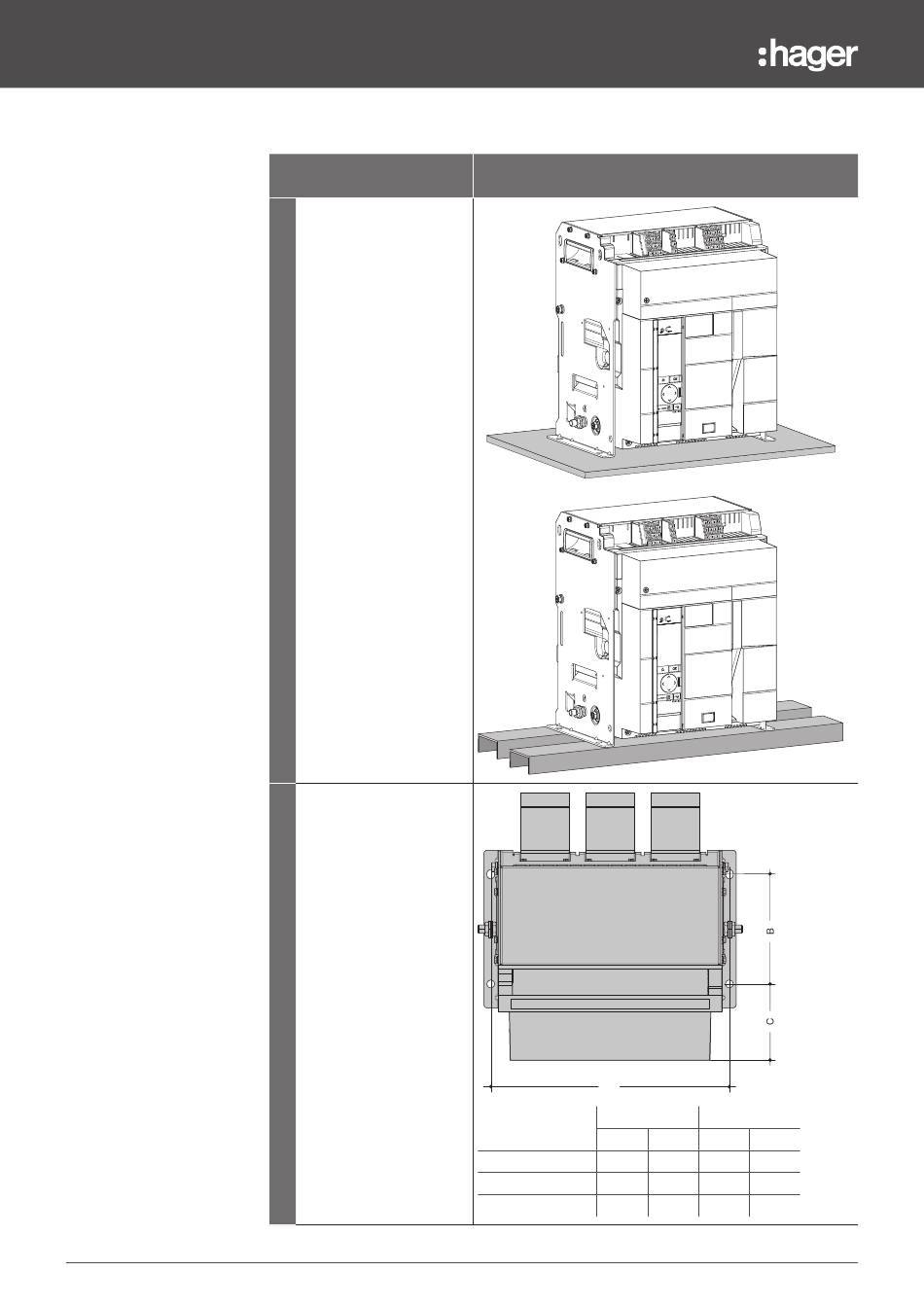

Für die Befestigung eines Festeinbau-Leistungsschalters auf einer horizontalen Halterung ist
folgende Instruktion zu befolgen:
Aktion
1 Der Leistungsschalter
kann entweder auf einer
robusten Montageplatte
oder auf stabilen
Montageschienen
befestigt werden.
2 Mindestens
4 Befestigungslöcher
benutzen
(2 pro Seite)
unter Einhaltung folgender
Maße.
3-polig
oder
4-polig
Grafik
A
Abmessungen HW2
(in mm)
3-polig 4-polig 3-polig 4-polig
A 348 443
B 160 160
C 111 111
HW4
441 567
160 160
111 111
6LE009213A
