hager hw+ Installationshandbuch
  1. Anleitungen
  2. Marken
  3. hager Anleitungen
  4. Schalter
  5. hw+
  6. Installationshandbuch

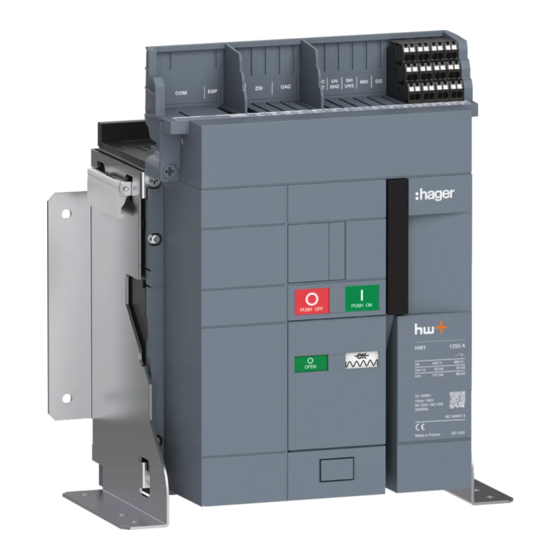

hager hw+ Installationshandbuch

Offener leistungsschalter bis 1600 a
Vorschau ausblenden Andere Handbücher für hw+:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Installationshandbuch
hw+
Offener Leistungsschalter
Bis 1600 A
COM
RESET
AUTO
MANUAL
Ø5.8
In 1 6 0
=
0 A

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für hager hw+

Inhaltszusammenfassung für hager hw+

  • Seite 1 Installationshandbuch Offener Leistungsschalter Bis 1600 A RESET AUTO MANUAL Ø5.8 In 1 6 0...

  • Seite 2: Inhaltsverzeichnis

    Inhalt Seite 01 Über dieses Handbuch Sicherheitshinweise Verwendung dieses Handbuchs 02 Fest eingebaute Leistungsschalter Beschreibung Beschreibung des Zubehörs Beschreibung der Klemmleisten 03 Ausfahrbare Leistungsschalter Beschreibung des Leistungsschalters Beschreibung des Leistungsschalterzubehörs Beschreibung des Einschubrahmens einschließlich des Zubehörs Beschreibung der Einschubrahmenklemmleisten 04 Beschreibung der elektronischen Auslöser 05 Nutzungsbedingungen der Auslöser 06 Funktionsweise der Auslöser Beschreibung...
  • Seite 3 Seite 15 Abmessungen der Befestigungselemente 15.1 Abmessungen der Leistungsschalter 15.2 Anschlüsse der Leistungsschalter 15.3 Einschubrahmenzuschnitt des DF-Türflansches 16 Einzuhaltender Sicherheitsabstand 17 Installation 17.1 Voraussetzungen 17.2 Befestigung der fest eingebauten Leistungsschalter 17.3 Befestigung der ausfahrbaren Leistungsschalter 17.4 Anschluss der Sammelschienen 17.5 Anschluss der Anschlusskabel 17.6 Installation des Schutzzubehörs...

  • Seite 4: Über Dieses Handbuch

    Über dieses Handbuch 1.1 Sicherheitshinweise Warnhinweise und Anmerkungen Diese Dokumentation enthält Sicherheitshinweise, die Sie für Ihre eigene Sicherheit oder zur Vermeidung von Sachschäden einhalten müssen. Sicherheitshinweise, die auf eine Gefahr für Ihre persönliche Sicherheit hinweisen, werden in dieser Dokumentation mit einem Sicherheitsalarmsymbol gekennzeichnet. Sicherheitshinweise zur Vermeidung von Sachschäden werden mit „ACHTUNG“...

  • Seite 5: Qualifiziertes Personal

    Zweckmäßiger Einsatz der Produkte von Hager Die Produkte von Hager sind ausschließlich für die in den Katalogen und in der jeweiligen technischen Dokumentation beschriebenen Zwecke bestimmt. Sollten Produkte und Komponenten von anderen Herstellern zum Einsatz kommen, müssen diese von Hager empfohlen oder genehmigt sein.

  • Seite 6: Verwendung Dieses Handbuchs

    Benutzerhandbuch hw+ 6LE007330A Instandhaltungshandbuch hw+ 6LE007896A Diese Veröffentlichungen und weitere technische Informationen können Sie von unserer Website www.hager.de herunterladen. Kontakt Adresse Hager Electro SAS, 132 Boulevard d’Europe, 67215 Obernai, Frankreich Telefon + 33 (0)3 88 49 50 50 Website www.hager.de 6LE007890A...

  • Seite 7: Fest Eingebaute Leistungsschalter

    Fest eingebaute Leistungsschalter 2.1 Beschreibung Seitliche Befestigungsplatten Entsperrtaste RESET Hebegriff Öffnendrucktaste Schliessendrucktaste Klemmleisten TB Spannhebel Typenschild des Leistungsschalters Feder gespannt Anzeige Kontaktstellungsanzeige (offen/geschlossen) Elektronischer Auslöser Transparente Abdeckung des elektronischen Auslösers 6LE007890A...

  • Seite 8: Beschreibung Des Zubehörs

    Fest eingebaute Leistungsschalter 2.2 Beschreibung des Zubehörs Klemmleisten TB Hilfskontakte AX Verriegelungshaube PBC-Drucktasten (öffnen/schließen) Motor zum Spannen der Feder MO Schaltspielzähler CYC Arbeitsstromauslöser SH oder Unterspannungsspule UV Einschaltspule CC Unterspannungsspule UV oder Arbeitsstromauslöser SH Leistungsschalterverriegelung in offener Position mit OLP-Vorhängeschlössern Leistungsschalterverriegelung in offener Position mit OLK-Schlössern mit Schlüssel Einschaltkontakt RTC...

  • Seite 9: Beschreibung Der Klemmleisten

    Zubehör Elektronischer Auslöser Zubehör 24V + und - : externe 24-V-DC-Spannungsversorgung Hager HTG911H, die für die Verwendung des Alarmausgangskontaktmoduls OAC und/oder die Anzeige der Schutzeinstellungen auf dem Display des elektronischen Auslösers erforderlich ist RR/DI + und -: ermöglicht die Fehlerquittierung oder Alarmfernanzeige durch den elektronischen Auslöser nach einer Auslösung.
  • Seite 10 Fest eingebaute Leistungsschalter 2.3 Beschreibung der Klemmleisten Klemmleisten Beschreibung Standard oder als Zubehör Standardauslöserkontakt Standard Anders als die OAC-Klemmleisten, die eine genaue Ursache für die Auslösung erkennen lassen, bietet diese Klemmleiste allgemeine Informationen über den Auslösevorgang. Es ist zu beachten, dass diese Klemmleiste bei Abschalten des Leistungsschalters mit der Abschaltdrucktaste keine Informationen sendet.

  • Seite 11: Ausfahrbare Leistungsschalter

    Ausfahrbarer Leistungsschalter 3.1 Schalteraufbau Ausfahrbare Leistungsschalter bestehen aus 2 Komponenten: - Feste Komponente, der Einschubrahmen. - Bewegliche Komponente, der Leistungsschalter selbst, der in den Einschubrahmen eingesteckt wird. Entsperrtaste RESET Hebegriff Öffnendrucktaste Schliessendrucktaste Abdeckung der Zubehöranschlüsse Spannhebel Typenschild des Leistungsschalters Feder gespannt Anzeige Kontaktstellungsanzeige (offen/geschlossen) Elektronischer Auslöser Transparente Abdeckung des elektronischen...

  • Seite 12: Beschreibung Des Leistungsschalterzubehörs

    Ausfahrbarer Leistungsschalter Beschreibung des Leistungsschalterzubehörs Hilfskontakte AX Druckknopfabdeckung PBC (öffnen/ schließen) Motor zum Spannen der Feder MO Schaltspielzähler CYC Arbeitsstromauslöser SH oder Unterspannungsspule UV Einschaltspule CC Unterspannungsspule UV oder Arbeitsstromauslöser SH Leistungsschalterverriegelung in offener Position mit OLP-Vorhängeschlössern Leistungsschalterverriegelung in offener Position mit OLK-Schlössern mit Schlüssel Einschaltbereitschaftsmeldeschalter RTC OAC-...

  • Seite 13: Beschreibung Des Einschubrahmens Einschließlich Des Zubehörs

    Ausfahrbarer Leistungsschalter 3.3 Beschreibung des Einschubrahmens einschließlich des Zubehörs Hebegriff Klemmleisten TB Klemmleistenetikett Positionsanzeiger des beweglichen Teils Kurbelöffnung Kurbel Kurbelstaufach Führungsschiene Positionsmeldekontakte PS Einfahrverriegelung bei offener Tür RI Positionsverriegelung des ausfahrbaren Grundgerätes mit integriertem Schloss mit Schlüssel vom Typ CL Mechanische Verriegelung MI Klemmenblockabdeckung Positionsverriegelung des ausfahrbaren Grundgerätes...

  • Seite 14: Beschreibung Der Einschubrahmenklemmleisten

    S2: Externer Neutralleitersensoranschluss ENCT für 3-polige Leistungsschalter. Elektronischer Auslöser Zubehör 24V + und - : externe 24-V-DC-Spannungsversorgung Hager HTG911H, die für die Verwendung des Alarmausgangskontaktmoduls OAC und/oder die Anzeige der Schutzeinstellungen auf dem Display des elektronischen Auslösers erforderlich ist RR/DI + und -: ermöglicht die Fehlerquittierung oder Alarmfernanzeige durch den elektronischen Auslöser nach einer Auslösung...
  • Seite 15 Ausfahrbarer Leistungsschalter 3.4 Beschreibung der Einschubrahmenklemmleisten Klemmleisten Beschreibung Standard oder als Zubehör Standardauslöserkontakt Standard Anders als die OAC-Klemmleisten, die eine genaue Ursache für die Auslösung erkennen lassen, bietet diese Klemmleiste allgemeine Informationen über den Auslösevorgang. Es ist zu beachten, dass diese Klemmleiste bei Abschalten des Leistungsschalters mit der Abschaltdrucktaste keine Informationen sendet.

  • Seite 16: Beschreibung Der Elektronischen Auslöser

    Beschreibung der elektronischen Auslöser Die offenen Leistungsschalter hw+ sind frontseitig mit dem elektronischen Auslöser Sentinel ausgestattet, der den Schutz gegen Überlast und Kurzschluss gewährleistet. Mit Display und Einstellrädern zur Konfiguration der Schutzparameter und Überwachung der ordnungsgemäßen Funktion. Die genaue Beschreibung der Merkmale, Funktionen und Einstellungen ist in dem Benutzerhandbuch des offenen Leistungsschalters hw+ 6LE007330A zu finden.

  • Seite 17: Nutzungsbedingungen Der Leistungsschalter

    Nutzungsbedingungen der Leistungsschalter Normenkonformität Die offenen Leistungsschalter hw+ und die zugehörigen Hilfsgeräte entsprechen den folgenden Normen: Internationale Normen - IEC 60947-1: Allgemeine Richtlinien - IEC 60947-2: Leistungsschalter - IEC 60947-3: Lastschalter, Trennschalter, Lasttrennschalter und Schalter-Sicherungs- Einheiten - IEC 60947-5-1: Steuergeräte und Schaltelemente - Elektromechanische Steuergeräte Verschmutzungsgrad Die offenen Leistungsschalter hw+ sind für den Betrieb in Umgebungen mit dem Verschmutzungsgrad 3 nach IEC 60947-1 zertifiziert.

  • Seite 18: Funktionsweise Der Auslöser

    Funktionsweise der Leistungsschalter 6.1 Beschreibung Der Leistungsschalter hw+ ist mit folgenden Elementen auf der Frontseite ausgestattet: Spannhebel Schliessendrucktaste Feder gespannt Anzeige Kontaktstellungsanzeige (offen/geschlossen) Öffnendrucktaste RESET AUTO MANUAL Entsperrtaste RESET In 1 6 0 Stellungsanzeige Beide Anzeigen geben gemeinsam den Zustand der Leistungsschalter hw+ an. Stellungsanzeige Feder gespannt Zustand des Leistungsschalters...
  • Seite 19 Funktionsweise der Leistungsschalter 6.1 Beschreibung Entsperrtaste RESET Mit der Entsperrtaste RESET wird der Leistungsschalter nach einer Auslösung zurückgesetzt (siehe Benutzerhandbuch 6LE007330A des offenen Leistungsschalters hw+). Die Taste ist entweder: - hervorstehend, wenn der Leistungsschalter offen ist, - eingedrückt, wenn der Leistungsschalter geschlossen ist. Ebenfalls mit zwei Funktionsmodi, die sich mit dem Umschalter rechts neben der Taste einstellen lassen: RESET...
  • Seite 20 Funktionsweise der Leistungsschalter 6.1 Beschreibung Feder Mit der Feder wird der Leistungsschalter wieder eingeschaltet. Sie muss vorab gespannt werden, wofür es zwei Verfahren gibt: - Manuelles Spannen Feder von Hand spannen bis die Anzeige den Status wechselt. - Automatisches Spannen Die Feder wird nach jedem Einschalten des Leistungsschalters automatisch gespannt, wenn ein Motorantrieb installiert ist und mit Spannung versorgt wird.

  • Seite 21: Schließen Und Öffnen Des Leistungsschalters

    Funktionsweise der Leistungsschalter 6.2 Schließen und Öffnen des Leistungsschalters Die genaue Beschreibung der Schließ- und Öffnungsvorgänge des Leistungsschalters ist in dem Benutzerhandbuch 6LE007330A des offenen Leistungsschalters hw+ zu finden. 6LE007890A...

  • Seite 22: Anordnung Des Ausfahrbaren Leistungsschalters Im Einschubrahmen

    Anordnung der ausfahrbaren Leistungsschalter im Einschubrahmen Die Position des Leistungsschalters im Einschubrahmen wird mit der Positionsanzeige auf der Frontseite angezeigt. Der Wechsel von einer Position in die andere wird mittels einer in den Einschubrahmen einzuführenden Kurbel vorgenommen. Das Einführen dieser Kurbel lässt sich durch Verriegelungssysteme schützen. Vor jedem Wechsel von einer Position in die andere muss die Lasche zur Positionsverriegelung und Quittierung gedrückt werden.

  • Seite 23: Bedienung Des Ausfahrbaren Leistungsschalters Im Einschubrahmen

    Bedienung des ausfahrbaren Leistungsschalters im Einschubrahmen 8.1 Wechsel von der Position Eingefahren in die Position Test. WARNHINWEIS Gefahr durch elektrischen Schlag Lebensgefahr, Gefahr eines elektrischen Schlags oder schwerer Verletzungen. Sicherstellen, dass das Gerät nur von qualifiziertem Personal entsprechend der länderspezifischen Montagenormen gehandhabt wird. Wechseln von der Position Eingefahren in die Position Test: Aktion Grafik...
  • Seite 24 Bedienung des ausfahrbaren Leistungsschalters im Einschubrahmen 8.1 Wechsel von der Position Eingefahren in die Position Test. Aktion Grafik Kurbel in die Aufnahme einführen. Auf die Lasche der Vorhängeschlosssperre und der Positionsquittierung drücken. 6LE007890A...
  • Seite 25 Bedienung des ausfahrbaren Leistungsschalters im Einschubrahmen 8.1 Wechsel von der Position Eingefahren in die Position Test. Aktion Grafik Kurbel gegen den Uhrzeigersinn drehen ..bis die Positionsanzeige anzeigt: TEST und die Lasche zur Positionsverriegelung und Quittierung aus seiner Öffnung kommt. Clac ! 6LE007890A...

  • Seite 26: Wechsel Von Der Position Test In Die Position Ausgefahren

    Bedienung des ausfahrbaren Leistungsschalters im Einschubrahmen 8.2 Wechsel von der Position Test in die Position Ausgefahren ACHTUNG Gefahr von Sachschäden Vor eventuellen Positionswechseln sicherstellen, dass der Einschubrahmen korrekt befestigt ist. Wechsel von der Position Test in die Position Ausgefahren: Aktion Grafik Der Leistungsschalter ist in der Position Test und die...
  • Seite 27 Bedienung des ausfahrbaren Leistungsschalters im Einschubrahmen 8.2 Wechsel von der Position Test in die Position Ausgefahren Aktion Grafik ... bis die Positionsanzeige anzeigt: und die Lasche zur Stellungsverriegelung und Quittierung aus seiner Öffnung kommt. Clac ! Kurbel abziehen. Kurbel in ihre Aufnahme stecken.

  • Seite 28: Wechsel Von Der Position Ausgefahren In Die Position Test

    Bedienung des ausfahrbaren Leistungsschalters im Einschubrahmen 8.3 Wechsel von der Position Ausgefahren in die Position Test WARNHINWEIS Gefahr durch elektrischen Schlag Lebensgefahr, Gefahr eines elektrischen Schlags oder schwerer Verletzungen. Sicherstellen, dass das Gerät nur von qualifiziertem Personal entsprechend der länderspezifischen Montagenormen gehandhabt wird. Wechsel von der Position Ausgefahren in die Position Test: Aktion Grafik...
  • Seite 29 Bedienung des ausfahrbaren Leistungsschalters im Einschubrahmen 8.3 Wechsel von der Position Ausgefahren in die Position Test Aktion Grafik Auf die Lasche der Vorhängeschlosssperre und der Positionsquittierung drücken. Kurbel im Uhrzeigersinn drehen ..bis die Positionsanzeige anzeigt: TEST und die Lasche zur Positionsverriegelung und Quittierung aus seiner Öffnung kommt.

  • Seite 30: Wechsel Von Der Position Test In Die Position Eingefahren

    Bedienung des ausfahrbaren Leistungsschalters im Einschubrahmen 8.4 Wechsel von der Position Test in die Position Eingefahren Wechsel von der Position Test in die Position eingefahren: Aktion Grafik Der Leistungsschalter ist in der Position Test und die Positionsanzeige meldet: TEST Auf die Lasche zur Positionsverriegelung und Quittierung drücken Kurbel im Uhrzeigersinn...
  • Seite 31 Bedienung des ausfahrbaren Leistungsschalters im Einschubrahmen 8.4 Wechsel von der Position Test in die Position Eingefahren Aktion Grafik ... bis die Positionsanzeige anzeigt: und die Lasche zur Positionsverriegelung und Quittierung aus seiner Öffnung kommt. Clac ! Kurbel abziehen. Kurbel in ihre Aufnahme einführen.

  • Seite 32: Entnahme Des Ausfahrbaren Leistungsschalters

    Entnahme des ausfahrbaren Leistungsschalters VORSICHT Der Leistungsschalter könnte herausfallen Quetschgefahr. Sicherstellen, dass das Gerät nur von qualifiziertem Personal mit angemessenen Hubvorrichtungen und Schutzausrüstungen gehandhabt wird. ACHTUNG Gefahr von Sachschäden Damit das Produkt nicht kippt, vor dem Entnehmen des Leistungsschalters sicherstellen, dass der Einschubrahmen korrekt befestigt ist.
  • Seite 33 Entnahme des ausfahrbaren Leistungsschalters Aktion Grafik Leistungsschalter aus seiner Aufnahme entnehmen und ihn dabei auf den Führungsschienen halten. Der Leistungsschalter kann nun aus dem Einschubrahmen entnommen werden (siehe Kapitel 14.2). 6LE007890A...

  • Seite 34: Einsetzen Des Ausfahrbaren Leistungsschalters

    Einsetzen des ausfahrbaren Leistungsschalters VORSICHT Der Leistungsschalter könnte herausfallen Quetschgefahr. Sicherstellen, dass das Gerät nur von qualifiziertem Personal mit angemessenen Hubvorrichtungen und Schutzausrüstungen gehandhabt wird. ACHTUNG Gefahr von Sachschäden Damit das Produkt nicht kippt, vor dem Einsetzen des Leistungsschalters sicherstellen, dass der Einschubrahmen korrekt befestigt ist.
  • Seite 35 Einsetzen des ausfahrbaren Leistungsschalters Aktion Grafik Mithilfe einer angemessenen Hubvorrichtung den Leistungsschalter auf die Führungsschienen setzen. Die Hubvorrichtung entfernen. Den Leistungsschalter nach hinten in den Einschubrahmen einschieben, ohne auf die Führungsschienen zu drücken. 6LE007890A...
  • Seite 36 Einsetzen des ausfahrbaren Leistungsschalters Aktion Grafik Die Führungsschienen in den Einschubrahmen einschieben. 6LE007890A...

  • Seite 37: Lagerung

    Lagerung Den Leistungsschalter hw+ mit einem Hubwagen bewegen. Lagerung des Leistungsschalters: • in seiner Originalverpackung • nur in Innenräumen • Bei einer Temperatur von -40 °C bis 70 °C. • In einer wie im Kapitel Nutzungsbedingungen der Leistungsschalter beschriebenen Umgebung. 6LE007890A...
  • Seite 38 Lagerung Maximal zwei Leistungsschalter in der Originalverpackung aufeinander gestapelt lagern. 6LE007890A...

  • Seite 39: Kennzeichnung Der Leistungsschalter

    Kennzeichnung der Leistungsschalter Die offenen Leistungsschalter hw+ lassen sich anhand der verschiedenen Schilder auf dem Produkt oder der Verpackung identifizieren. ACHTUNG Weitere Informationen zu den auf den Schildern angegebenen Codes und Referenzen finden Sie im technischen Handbuch 6LE007333A. Ausfahrbarer Leistungsschalter Fest eingebauter Leistungsschalter Nur Einschubrahmen Verpackung...

  • Seite 40: Identifizierungsschild Auf Leistungsschalter Oder Einschubrahmen

    Kennzeichnung der Leistungsschalter Identifizierungsschild auf Leistungsschalter oder Einschubrahmen HWY045H HWY045H HWX004H 250V AC HWX060H 200-250V AC HWX023H SH1/UV2 200-250V AC HWX033H UV1/SH2 200-250V AC HWX040H HWX091H HWX090H HWX050H Referenz des Leistungsschalters Bezeichnung des Leistungsschalters Liste der verbauten Zubehörkomponenten Identifizierung der Konfiguration 6LE007890A...

  • Seite 41: Typenschild Eines Lasttrennschalters

    Kennzeichnung der Leistungsschalter Typenschild des Typenschild Leistungsschalters eines Lasttrennschalters Ue: Betriebsspannung Icu: Bemessungsgrenzkurzschlussausschaltvermögen bei Nennspannung Ue Ics: Bemessungsbetriebskurzschlussausschaltvermögen Ue Icw 1s: Für 1 Sek. zulässiger Strom bei Nennspannung Ue Icw 3s: Für 3 Sek. zulässiger Strom bei Nennspannung Ue Ui: Nennisolationsspannung Uimp: Nennstoßspannung Kategorie Frequenz Datum Herstellungscode...

  • Seite 42: Identifizierungsschild Auf Der Verpackung

    AIR CIRCUIT BREAKER Sentinel OFFENER LEISTUNFSSCHALTER 1600 A 55/55 kA 440 VAC 50-60 Hz Made in France 1110557286 Pos. 000001 HW1M416DB2VCAD00C1ACA111AAA Hager Electro SAS-BP3-67215 OBERNAI CEDEX-FRANCE Hauptmerkmale des HW1M416DB Leistungsschalters Referenz des Leistungsschalters Liste der verbauten Zubehörkomponenten - HW1C4EH CHASSIS HW1 4P...

  • Seite 43: Auspacken

    Auspacken 13.1 Entfernung der Verpackung Das Produkt gemäß der unten beschriebenen Vorgehensweise aus der Kiste nehmen: Aktion Grafik Entfernen Sie die 6 Schrauben (3 auf jeder Seite), mit denen die Kiste an der Palette befestigt ist. Die Kiste mithilfe der seitlichen Griffe abnehmen.

  • Seite 44: Fest Eingebauter Leistungsschalter

    Auspacken 13.2 Fest eingebauter Leistungsschalter Zum Entnehmen eines fest eingebauten Leistungsschalters von der Palette folgendes Verfahren einhalten: Aktion Grafik Die 6 Schrauben entfernen und dabei den Leistungsschalter festhalten. 6LE007890A...

  • Seite 45: Ausfahrbarer Leistungsschalter Mit Einschubrahmen

    Auspacken 13.3 Ausfahrbarer Leistungsschalter mit Einschubrahmen VORSICHT Der Leistungsschalter könnte herausfallen Quetschgefahr. Sicherstellen, dass das Gerät nur von qualifiziertem Personal mit angemessenen Hubvorrichtungen und Schutzausrüstungen gehandhabt wird. Zum Entnehmen eines ausfahrbaren Leistungsschalters mit Einschubrahmen von der Palette folgendes Verfahren einhalten: Aktion Grafik Leistungsschalter...
  • Seite 46 Auspacken 13.3 Ausfahrbarer Leistungsschalter mit Einschubrahmen Aktion Grafik Leistungsschalter aus dem Einschubrahmen nehmen. Die 4 Schrauben, mit denen der Einschubrahmen an den Halterungen befestigt ist, entfernen. Das Einschubrahmen mit den Hebegriffen von der Palette nehmen. 6LE007890A...

  • Seite 47: Ausfahrbarer Leistungsschalter Ohne Einschubrahmen

    Auspacken 13.4 Ausfahrbarer Leistungsschalter ohne Einschubrahmen Zum Entnehmen eines ausfahrbaren Leistungsschalters ohne Einschubrahmen von der Palette folgendes Verfahren einhalten: Aktion Grafik Die 6 Schrauben entfernen und dabei den Leistungsschalter festhalten. Die 4 Schrauben entfernen und dabei die seitlichen Platten festhalten. Die seitlichen Platten entfernen.
  • Seite 48 Auspacken 13.4 Ausfahrbarer Leistungsschalter ohne Einschubrahmen Aktion Grafik Die seitlichen Platten mit den mitgelieferten Schrauben, Unterlegscheiben und Muttern festziehen. 2,5 Nm ACHTUNG Gefahr von Sachschäden Zum Wiedereinsetzen der seitlichen Platten ist es wichtig, die in dem Beutel mitgelieferten Schrauben, Unterlegscheiben und Muttern zu verwenden. Die ursprünglichen Schrauben, Unterlegscheiben und Muttern dürfen hierzu nicht verwendet werden.

  • Seite 49: Leerer Einschubrahmen

    Auspacken 13.5 Leeres Einschubrahmen Zum Entnehmen eines separaten Einschubrahmens von der Palette folgendes Verfahren einhalten: Aktion Grafik Die 4 Schrauben, mit denen das Einschubrahmen an den Halterungen befestigt ist, entfernen. Das Einschubrahmen mit den Hebegriffen von der Palette nehmen. 6LE007890A...

  • Seite 50: Handhabung Der Leistungsschalter

    Handhabung der Leistungsschalter VORSICHT Der Leistungsschalter könnte herausfallen Quetschgefahr. Sicherstellen, dass das Gerät nur von qualifiziertem Personal mit angemessenen Hubvorrichtungen und Schutzausrüstungen gehandhabt wird. Der fest eingebaute Leistungsschalter, der ausfahrbare Leistungsschalter und der Einschubrahmen sind mit Hebegriffen zur sicheren Handhabung versehen. Sorgen Sie für die Bereitstellung eines für das Gewicht des zu bewegenden Leistungsschalters oder Einschubrahmens geeignete Hubvorrichtung.

  • Seite 51: Handhabung Der Fest Eingebauten Leistungsschalter

    Handhabung der Leistungsschalter 14.1 Handhabung der fest eingebauten Leistungsschalter Die seitlich am Leistungsschalter angebrachten Hebegriffe verwenden. Hebegriff Zur Handhabung sind 2 Personen oder der Einsatz einer Hubvorrichtung erforderlich. oder 6LE007890A...

  • Seite 52: Handhabung Der Ausfahrbaren Leistungsschalter

    Handhabung der Leistungsschalter 14.2 Handhabung der ausfahrbaren Leistungsschalter ACHTUNG Gefahr von Sachschäden Der ausfahrbare Leistungsschalter darf nie im Einschubrahmen montiert transportiert werden – beide Komponenten müssen stets getrennt bewegt werden. ACHTUNG Der Leistungsschalter könnte herausfallen Quetschgefahr. Zur Handhabung der Leistungsschalter ist eine angemessene persönliche Schutzausrüstung (PSA) zu tragen.

  • Seite 53: Handhabung Des Leistungsschalters

    Handhabung der Leistungsschalter 14.2 Handhabung der ausfahrbaren Leistungsschalter Handhabung des Leistungsschalters Die seitlich am Leistungsschalter angebrachten Hebegriffe verwenden. Hebegriff Zur Handhabung sind 2 Personen oder der Einsatz einer Hubvorrichtung erforderlich. oder 6LE007890A...

  • Seite 54: Abmessungen Der Befestigungselemente

    Abmessungen der Befestigungselemente 15.1 Abmessungen der Leistungsschalter Zur Montage des Leistungsschalters hw+ müssen folgende Abmessungen der Befestigungselemente eingehalten werden: 3-Polig – Fest eingebaute Ausführung Ø 6.5 Ø 9 Ø 6.5 Ø 11 Ø 6.5 Ø 9 Ø 6.5 Ø 6.5 6LE007890A...
  • Seite 55 Abmessungen der Befestigungselemente 15.1 Abmessungen der Leistungsschalter 4-Polig – Fest eingebaute Ausführung Ø 6.5 Ø 9 Ø 6.5 Ø 11 Ø 6.5 Ø 9 Ø 6.5 Ø 6.5 6LE007890A...
  • Seite 56 Abmessungen der Befestigungselemente 15.1 Abmessungen der Leistungsschalter 3-Polig – Ausfahrbare Ausführung 267.5 283.1 85.1 Ø 11 Position Test Position Ausgefahren 75.5 6LE007890A...
  • Seite 57 Abmessungen der Befestigungselemente 15.1 Abmessungen der Leistungsschalter Befestigung des Einschubrahmens Ansicht von unten Rückansicht Ø 6.5 Ø 6.7 6LE007890A...
  • Seite 58 Abmessungen der Befestigungselemente 15.1 Abmessungen der Leistungsschalter 4-Polig – Ausfahrbare Ausführung 267.5 348.8 53.6 85.2 Ø 11 Position Test Position Ausgefahren 75.5 6LE007890A...
  • Seite 59 Abmessungen der Befestigungselemente 15.1 Abmessungen der Leistungsschalter Befestigung des Einschubrahmens Ansicht von unten Rückansicht Ø 6.5 Ø 6.7 6LE007890A...

  • Seite 60: Anschlüsse Der Leistungsschalter

    Abmessungen der Befestigungselemente 15.2 Anschließen der Leistungsschalter Zum Anschließen des Leistungsschalters hw+ müssen folgende Abmessungen der Anschlusspunkte eingehalten werden: Horizontale RC-Anschlüsse hinten, feste oder ausfahrbare Ausführung 3- oder 4-polig Rückansicht Seitenansicht Draufsicht Ø 11 Ø 11 Die Abbildung unten zeigt die ausfahrbare Ausführung. Die angegebenen Abmessungen gelten sowohl für die feste als auch für die ausfahrbare Ausführung.

  • Seite 61: Vertikale Rc-Anschlüsse Hinten, Feste Oder Ausfahrbare Ausführung 3- Oder 4-Polig

    Abmessungen der Befestigungselemente 15.2 Anschließen der Leistungsschalter Vertikale RC-Anschlüsse hinten, feste oder ausfahrbare Ausführung 3- oder 4-polig Rückansicht Seitenansicht Ø 11 Ø 11 Draufsicht Die Abbildung unten zeigt die ausfahrbare Ausführung. Die angegebenen Abmessungen gelten sowohl für die feste als auch für die ausfahrbare Ausführung.
  • Seite 62 Abmessungen der Befestigungselemente 15.2 Anschließen der Leistungsschalter Horizontale RC-Anschlüsse, lange Ausführung für Schranktyp UNIMES, hinten, feste oder ausfahrbare Leistungsschalter 3- oder 4-polig Rückansicht Seitenansicht Draufsicht Ø 11 Ø 11 Die Abbildung unten zeigt die ausfahrbare Ausführung. Die angegebenen Abmessungen gelten sowohl für die feste als auch für die ausfahrbare Ausführung.
  • Seite 63 Abmessungen der Befestigungselemente 15.2 Anschließen der Leistungsschalter Vertikale RC-Anschlüsse, lange Ausführung für Schranktyp UNIMES, hinten, feste oder ausfahrbare Leistungsschalter 3- oder 4-polig Rückansicht Seitenansicht Ø 11 Ø 11 Draufsicht Die Abbildung unten zeigt die ausfahrbare Ausführung. Die angegebenen Abmessungen gelten sowohl für die feste als auch für die ausfahrbare Ausführung.
  • Seite 64 Abmessungen der Befestigungselemente 15.2 Anschließen der Leistungsschalter Horizontale RC-Anschlüsse mit SP- Anschlussverbreiterungen hinten, feste oder ausfahrbare Leistungsschalter, 3-polig Rückansicht Seitenansicht Draufsicht Ø 11 Ø 11 Die Abbildung unten zeigt die ausfahrbare Ausführung. Die angegebenen Abmessungen gelten sowohl für die feste als auch für die ausfahrbare Ausführung.
  • Seite 65 Abmessungen der Befestigungselemente 15.2 Anschließen der Leistungsschalter Horizontale RC-Anschlüsse mit SP- Anschlussverbreiterungen hinten, feste oder ausfahrbare Leistungsschalter, 4-polig Rückansicht Seitenansicht Draufsicht Ø 11 Ø 11 Die Abbildung unten zeigt die ausfahrbare Ausführung. Die angegebenen Abmessungen gelten sowohl für die feste als auch für die ausfahrbare Ausführung.
  • Seite 66 Abmessungen der Befestigungselemente 15.2 Anschließen der Leistungsschalter FC-Anschlüsse vorne für feste Leistungsschalter, 3- oder 4-polig Rückansicht Seitenansicht Ø 11 27.5 6LE007890A...
  • Seite 67 Abmessungen der Befestigungselemente 15.2 Anschließen der Leistungsschalter FC-Anschlüsse mit SP- Anschlussverbreiterungen vorne, für feste Leistungsschalter, 3-polig Rückansicht Seitenansicht Ø 11 42.5 6LE007890A...
  • Seite 68 Abmessungen der Befestigungselemente 15.2 Anschließen der Leistungsschalter FC-Anschlüsse mit SP- Anschlussverbreiterungen vorne, für feste Leistungsschalter, 4-polig Rückansicht Seitenansicht Ø 11 Ø 11 42.5 42.5 6LE007890A...
  • Seite 69 Abmessungen der Befestigungselemente 15.2 Anschließen der Leistungsschalter FC-Anschlüsse vorne mit vertikalen VCA-Anschlüssen vorne, für feste Leistungsschalter, 3- oder 4-polig Rückansicht Seitenansicht Ø 11 26.5 47.5 6LE007890A...
  • Seite 70 Abmessungen der Befestigungselemente 15.2 Anschließen der Leistungsschalter FC-Anschlüsse vorne mit vertikalen VCA-Anschlüssen hinten, für feste Leistungsschalter, 3- oder 4-polig Rückansicht Seitenansicht Ø 11 26.5 116.5 6LE007890A...
  • Seite 71 Abmessungen der Befestigungselemente 15.2 Anschließen der Leistungsschalter FC-Anschlüsse vorne für ausfahrbare Leistungsschalter, 3- oder 4-polig Rückansicht Seitenansicht Ø 11 6LE007890A...
  • Seite 72 Abmessungen der Befestigungselemente 15.2 Anschließen der Leistungsschalter FC-Anschlüsse vorne mit SP- Anschlussverbreiterungen vorne, für ausfahrbaren Leistungsschalter, 3-polig Rückansicht Seitenansicht Ø 11 6LE007890A...
  • Seite 73 Abmessungen der Befestigungselemente 15.2 Anschließen der Leistungsschalter FC-Anschlüsse vorne mit SP- Anschlussverbreiterungen vorne, für ausfahrbaren Leistungsschalter, 4-polig Rückansicht Seitenansicht Ø 11 15 15 6LE007890A...
  • Seite 74 Abmessungen der Befestigungselemente 15.2 Anschließen der Leistungsschalter FC-Anschlüsse vorne für ausfahrbare Leistungsschalter, 3- oder 4-polig mit kurzen Laschen in der unteren Stellung Rückansicht Seitenansicht Ø 11 6LE007890A...
  • Seite 75 Abmessungen der Befestigungselemente 15.2 Anschließen der Leistungsschalter FC-Anschlüsse vorne mit SP- Anschlussverbreiterungen für ausfahrbare Leistungsschalter, 3-polig mit kurzen Laschen in der unteren Position Rückansicht Seitenansicht Ø 11 6LE007890A...
  • Seite 76 Abmessungen der Befestigungselemente 15.2 Anschließen der Leistungsschalter FC-Anschlüsse vorne mit SP- Anschlussverbreiterungen für ausfahrbare Leistungsschalter, 4-polig mit kurzen Laschen in der unteren Position Rückansicht Seitenansicht Ø 11 15 15 6LE007890A...
  • Seite 77 Abmessungen der Befestigungselemente 15.2 Anschließen der Leistungsschalter FC-Anschlüsse vorne mit vertikalen VCA-Anschlüssen vorne, für ausfahrbare Leistungsschalter, 3- oder 4-polig Rückansicht Seitenansicht Ø 11 26.5 6LE007890A...
  • Seite 78 Abmessungen der Befestigungselemente 15.2 Anschließen der Leistungsschalter FC-Anschlüsse vorne mit SP- Anschlussverbreiterungen für ausfahrbare Leistungsschalter, 4-polig mit kurzen Laschen in der unteren Position Rückansicht Seitenansicht Ø 11 26.5 6LE007890A...

  • Seite 79: Einschubrahmenzuschnitt Des Df-Türflansches

    Einbaumaße 15.3 Einschubrahmenzuschnitt des DF- Türflansches Der Türflansch muss in Bezug zum Referenzpunkt zwischen Leistungsschalter und Schranktür angeordnet sein. Der Referenzpunkt ist eine der Befestigungsbohrungen des Produkts. Fest eingebauter Leistungsschalter mit 3 und 4 Polen, befestigt auf einer Platte oder auf Montageschienen.
  • Seite 80 Abmessungen der Befestigungselemente 15.3 Einschubrahmenzuschnitt des DF- Türflansches Zur Installation eines Türflansches müssen folgende Maße berücksichtigt werden: Fest eingebauter Leistungsschalter mit 3 Polen Fest eingebauter Leistungsschalter mit 4 Polen 6LE007890A...
  • Seite 81 Abmessungen der Befestigungselemente 15.3 Einschubrahmenzuschnitt des DF- Türflansches Ausfahrbarer Leistungsschalter mit 3 Polen Ausfahrbarer Leistungsschalter mit 4 Polen 6LE007890A...
  • Seite 82 Abmessungen der Befestigungselemente 15.3 Einschubrahmenzuschnitt des DF- Türflansches DF-Türflansch 311,05 183,7 Die Mitte A des Leistungsschalters auf die Mitte A des Türflansches ausrichten. 6LE007890A...

  • Seite 83: Einzuhaltender Sicherheitsabstand

    Einzuhaltender Sicherheitsabstand WARNHINWEIS Gefahr durch elektrischen Schlag Lebensgefahr, Gefahr eines elektrischen Schlags oder schwerer Verletzungen. Sicherstellen, dass das Gerät nur von qualifiziertem Personal entsprechend der länderspezifischen Montagenormen gehandhabt wird. Zur Gewährleistung der Sicherheit von Mensch und Anlage sind folgende Sicherheitsabstände einzuhalten: Fest eingebauter Leistungsschalter Ausfahrbarer Leistungsschalter...

  • Seite 84: Installation

    Installation 17.1 Voraussetzungen GEFAHR Gefahr eines elektrischen Schlags, Stromschlags oder eines Lichtbogens Lebensgefahr, Gefahr eines elektrischen Schlags oder schwerer Verletzungen. Sicherstellen, dass das Gerät nur von mit angemessener Schutzausrüstung ausgestattetem qualifiziertem Personal entsprechend der länderspezifischen Montagenormen installiert wird. Vor Beginn der Installationsarbeiten ist zu gewährleisten, dass: sämtliche Spannungsquellen des Leistungsschalters getrennt sind;...

  • Seite 85: Befestigung Der Fest Eingebauten Leistungsschalter

    Installation 17.2 Befestigung der fest eingebauten Leistungsschalter 17.2.1 Zur Befestigung eines fest eingebauten Leistungsschalters auf einer horizontalen Halterung ist Befestigung auf einer Platte folgendes Verfahren zu befolgen: oder auf Montageschienen Aktion Grafik Die Last des Leistungsschalters auf einer Platte oder auf Montageschienen verteilen.
  • Seite 86 Installation 17.2 Befestigung der fest eingebauten Leistungsschalter Aktion Grafik (Fortsetzung) 4 Pole Die 4 Löcher für die Befestigung bohren (min. Ø 6,5 mm). Leistungsschalter mit M6- Schrauben fixieren. 16 Nm Wenn die Platte nicht geerdet ist, ein Erdungskabel mit beiden seitlichen Befestigungsplatten mithilfe einer M6-Schraube an einer nicht verwendeten...
  • Seite 87 Installation 17.2 Befestigung der fest eingebauten Leistungsschalter 17.2.1 Zur Befestigung eines fest eingebauten Leistungsschalters auf einer Montageplatte an der Befestigung auf einer Rückseite des Produkts ist folgendes Verfahren zu befolgen: Montageplatte Aktion Grafik hinter dem Produkt Um den Zugriff auf 99.5 Ø...
  • Seite 88 Installation 17.2 Befestigung der fest eingebauten Leistungsschalter Aktion Grafik Leistungsschalter mit M6- Schrauben fixieren. 42 Nm Wenn die Montageplatte nicht geerdet ist, ein Erdungskabel mit beiden seitlichen Befestigungsplatten mithilfe einer M6-Schraube an einer nicht verwendeten Bohrung befestigen. 42 Nm 42 Nm 6LE007890A...

  • Seite 89: Befestigung Der Ausfahrbaren Leistungsschalter

    Installation 17.3 Befestigung der ausfahrbaren Leistungsschalter ACHTUNG Gefahr von Sachschäden Vor dem Einführen bzw. Entnehmen des Leistungsschalters muss der Einschubrahmen stets befestigt werden. Zum Befestigen des Einschubrahmens eines ausfahrbaren Leistungsschalters folgendes Verfahren einhalten: Aktion Grafik Der Leistungsschalter muss zuvor aus dem Einschubrahmen entnommen worden sein.
  • Seite 90 Installation 17.3 Befestigung der ausfahrbaren Leistungsschalter Aktion Grafik (Fortsetzung) 4 Pole Die 4 Löcher für die Befestigung bohren (min. Ø 6,5 mm). Einschubrahmen mit M6- Schrauben fixieren. 13 Nm Wenn die Platte nicht geerdet ist, ein Erdungskabel direkt mithilfe einer M10- Schraube direkt am Einschubrahmen befestigen.

  • Seite 91: Anschluss Der Sammelschienen

    Installation 17.4 Anschließen der Sammelschienen ACHTUNG Gefahr von Sachschäden Die Sammelschienen müssen so angeordnet werden, dass sie sich vor dem Festziehen perfekt mit Bolzen an die hinteren Anschlüsse anpassen lassen. Die Sammelschienen dürfen die hinteren Anschlüsse nicht direkt belasten und müssen auf einer am Schaltschrank befestigten Stütze lagern.

  • Seite 92: Anschluss Der Anschlusskabel

    Schaltschrank befestigten Stütze lagern. Ggf. die rückseitigen Anschlüsse mit Kabeltrassen verlängern und diese an die Anschlusskabel anschließen. ACHTUNG Die Kabeltrassen werden nicht von Hager bereitgestellt. Weitere Informationen zur Ausführung dieser Komponenten finden Sie unter Kapitel 15 Abmessungen der Befestigungselemente. Anschlusslaschen Anschlusslaschenstütze...

  • Seite 93: Installation Des Schutzzubehörs

    Installation 17.6 Installation des Schutzzubehörs Zur Installation von Schutzzubehör sind folgende Anweisungen einzuhalten: Zubehör Anleitungen Phasentrenner SP 6LE007544A Abschirmung der Löschkammer 6LE007513A DF-Türflansch 6LE007512A Transparente Türabdeckung IPTC Klemmenblockabdeckung Phasentrennwände SP Phasentrennwände sind als Sicherheitszubehör vorgesehen, um die Isolierung zwischen den Phasen an den hinteren Anschlüssen zu verstärken.

  • Seite 94: Abdeckung Lichtbogenlöschkammer

    Installation 17.6 Installation des Schutzzubehörs Abdeckung Lichtbogenlöschkammer Abdeckungen für Lichtbogenlöschkammern sind Zubehörteile, die auf feste Leistungsschalter mit Front-Anschlüssen montiert werden. Diese Abdeckungen verhindern, dass die beim Auslösen entstehenden Abgase zu den Anschlüssen gelangen und somit die Entstehung von Lichtbögen zwischen den Anschlüssen vermieden wird.

  • Seite 95: Transparente Türabdeckung Iptc

    Installation 17.6 Installation des Schutzzubehörs Transparente Türabdeckung IPTC Die transparente Türabdeckung wird auf den Türflansch montiert und schützt die Vorderseite des Leistungsschalters mit der Schutzart IP54 IK10 gegen Staub und Feuchtigkeit. Sie wird sowohl für fest eingebaute als auch für ausfahrbare Leistungsschalter verwendet und lässt sich mit zwei Vorhängeschlössern mit einem Ø...

  • Seite 96: Anschluss Von Zubehör Und Hilfsgeräten

    Installation 17.7 Anschluss von Zubehör und Hilfsgeräten Zur Installation von Zubehör und Hilfsgeräten sind folgende Anweisungen einzuhalten: Zubehör Anleitungen Klemmleisten TB 6LE007543A Klemmleisten TB Mit den Klemmleisten TB können unterschiedliches Zubehör sowie Hilfsgeräte des Leistungsschalters angeschlossen werden. Einige davon gehören in den Standardlieferumfang. Andere Konfigurationen machen eventuell eine oder mehrere zusätzliche Klemmleisten erforderlich.

  • Seite 97: Anschluss Der Ausgangskontakte

    OAC- Alarmausgangskontaktmodul ACHTUNG Für den Einsatz des OAC-Alarmausgangskontaktmoduls muss an die TU-Klemmleisten des Leistungsschalters hw+ eine externe 24 V DC-Spannungsquelle hager HTG911H angeschlossen werden (siehe Kapitel 17.9 Anschließen der Eingangskontakte). ACHTUNG Weitere Informationen zur Installation des OAC-Alarmausgangskontaktmoduls finden Sie in der Anleitung 6LE007430A.
  • Seite 98 Merkmale der OAC-Ausgangskontakte 2 A/230 V AC und 2 A/24 V DC ACHTUNG Die OAC-Ausgangskontakte speichern ihren Zustand für den Fall eines Stromausfalls selbst. Zum Quittieren muss eine externe 24 V DC-Spannungsquelle hager HTG911H an die TU- Klemmleisten des Leistungsschalters hw+ angeschlossen werden. • Voralarm bei Überlastung Nr. des Normallast- Überwachungsbere-...
  • Seite 99 Installation 17.8 Anschließen der Ausgangskontakte Ausfahrbarer Leistungsschalter hw+ RESET AUTO MANUAL In 1 6 0 Fest eingebauter Leistungsschalter hw+ RESET AUTO MANUAL In 1 6 0 6LE007890A...

  • Seite 100: Anschluss Der Eingangskontakte

    17.9 Anschließen der Eingangskontakte An den Leistungsschalter hw+ können mehrere Eingänge angeschlossen werden: Schaltplan der externen 24 V DC-Spannungsquelle An die 24 V + und - Klemmstellen eine externe 24 V DC-Spannungsquelle hager HTG911H anschließen. Schaltplan des Eingangs RR/ DI Der Eingang RR/DI ermöglicht, den Fehler zu quittieren, da der Alarm über den elektronischen Auslöser nach einer Auslösung angezeigt wird.

  • Seite 101: Installation Des Steuerzubehörs

    Installation 17.10 Installation des Steuerzubehörs Zur Installation von Steuerzubehör sind folgende Anweisungen einzuhalten: Zubehör Anleitungen Spulen 6LE007405A Motor zum Spannen der Feder MO 6LE007406A Spulen An den dedizierten Steckplätzen hinter der Abdeckung des Leistungsschalters können drei Spulentypen installiert werden: Der Arbeitsstromauslöser Die Einschaltspule CC Die Unterspannungsspule SH oder die...

  • Seite 102: Installation Des Meldezubehörs

    Installation 17.11 Installation des Meldezubehörs Zur Installation von Meldezubehör sind folgende Anweisungen einzuhalten: Zubehör Anleitungen Positionsmeldekontakt PS 6LE007542A Hilfsschalter AX 6LE007407A Einschaltbereitschaftsmeldeschalter RTC 6LE007623A Schaltspielzähler CYC 6LE007487A OAC-Alarmausgangskontaktmodul 6LE007430A Fehlerauslösekontakt FS 6LE007676A Positionsmeldekontakt PS Dieser Kontakt zeigt die Stellung des Leistungsschalters im Einschubrahmen an (Eingefahren, Test oder Ausgefahren).
  • Seite 103 Installation 17.11 Installation des Meldezubehörs Einschaltbereitschaftsmeldeschalter RTC Der Einschaltbereitschaftskontakt meldet, dass der Leistungsschalter zum Einschalten bereit ist. Schaltspielzähler CYC Der Schaltspielzähler zählt die Anzahl der Öffnungsvorgänge des Leistungsschalters. 6LE007890A...

  • Seite 104: Oac-Alarmausgangskontaktmodul

    Installation 17.11 Installation des Meldezubehörs OAC-Alarmausgangskontaktmodul Das OAC-Alarmausgangskontaktmodul ermöglicht, den Voralarm bei Überlastung, die Auslösealarme und die Systemalarme auf die Kontakte der Klemmleisten des Leistungsschalters hw+ zu übertragen. Weitere Informationen hierzu finden Sie in Kapitel 17.8 Anschließen der Ausgangskontakte Fehlermeldeschalter FS Der standardmäßige Auslösekontakt des elektronischen Auslösers ermöglicht, die Auslösedaten des Leistungsschalters fernzumelden.

  • Seite 105: Installation Des Schutzzubehörs Des Neutralleiters

    Installation 17.12 Installation des Schutzzubehörs des Neutralleiters Zur Installation des Schutzzubehörs des Neutralleiters sind folgende Anweisungen einzuhalten: Zubehör Anleitung Externer Neutralleiterstromsensor ENCT 6LE007514A Externer Neutralleiterstromsensor ENCT Der externe Neutralleiterstromsensor ENCT ermöglicht dem Leistungsschalter, den Schutz des Neutralleiters auf einem 3-poligen Produkt zu gewährleisten. Er wird auf der Sammelschiene des Neutralleiters installiert und mit dem elektronischen Auslöser über die mit ESP 4 S1 und 4...

  • Seite 106: Versorgung

    Schaltplan der fest eingebauten und ausfahrbaren Leistungsschalter hw+ mit elektronischem Sentinel-Auslöser RTC / UV / Versorgung N L1 L2 L3 Versorgung extern Vorgeschalteter 24 V DC hager Leistungsschalter HTG911H DO2 DO3 DO4 DO5 DOC 24V- 24V+ STD2 GF2 Cmn2 Leistungss- chalter hw+ Elektronischer Sentinel-Auslöser...

  • Seite 107: Einschubrahmen (Nur Ausfahrbare Ausführung)

    Schaltplan RTC / UV / SH / Ausgefahren Test Eingefahren R2 R4 M2 M4 11 14 22 24 32 34 42 44 D12 D14 D22 D24 T12 T14 C12 C14 C22 C24 Einschubrahmen (nur ausfahrbare Ausführung) Klemmleisten Anschluss UV/SH2 Unterspannungsauslöser UV oder 2. Arbeitsstromauslöser SH SH/UV2 Arbeitsstromauslöser SH oder 2.

  • Seite 108: Einstellung Der Schutzeinrichtungen

    Einstellung der Schutzeinrichtungen Die Einstellung der Schutzeinrichtungen wird mithilfe der Einstellräder am elektronischen Auslöser vorgenommen. Die genaue Beschreibung der Funktionen und Einstellungen ist in dem Benutzerhandbuch des offenen Leistungsschalters hw+ 6LE007330A zu finden. Einstellung des Schutzes mit Langzeitverzögerung LTD Einstellung des Schutzes mit Kurzzeitverzögerung STD Einstellung des Sofortschutzes INST Einstellung des Erdschlussschutzes GF...

  • Seite 109: Verriegelung Des Leistungsschalters

    Verriegelung des Leistungsschalters 20.1 Verriegelung der Sicherheits-Isolierklappen Zur Installation dieses Verriegelungs-Zubehörs ist das Handbuch 6LE007545A zu beachten. Die Sicherheits-Isolierklappen verdecken die Kontakte des Hauptkreises im Einschubrahmen, wenn sich der Leistungsschalter in der Position Ausgefahren oder Test befindet. Sie verhindern so ein versehentliches Berühren der Kontakte und bei Nutzung eines Vorhängeschlosses wird außerdem das Eindrücken des Leistungsschalters in die angeschlossene Stellung vermieden.

  • Seite 110: Wip-Einschubkodierung Für Ausfahrbare Leistungsschalter

    Verriegelung des Leistungsschalters 20.2 WIP-Einschubkodierung für ausfahrbare Leistungsschalter Weitere Informationen über die Installation dieses Zubehörs zur Einschubkodierung finden Sie in der Anleitung 6LE007489A. Die Einschubkodierung WIP ist eine mechanische Vorrichtung, damit kein Leistungsschalter in ein inkompatibles Einschubrahmen eingesteckt werden kann. Sie besteht aus Schrauben und Bolzen, die am Einschubrahmen und am Leistungsschalter in einer der 10 folgenden Kombinationen installiert werden muss: Einschubrahmen...

  • Seite 111: Mechanische Verriegelung

    Verriegelung des Leistungsschalters 20.3 Mechanische Verriegelung Zur Installation dieses Verriegelungs-Zubehörs ist das Handbuch 6LE007625A zu beachten. Mit dem Set für die mechanische Verriegelung lassen sich 2 bis 3 vertikal oder horizontal im Schaltschrank angebrachte Leistungsschalter verriegeln. 6LE007890A...
  • Seite 112 Hager Electro SAS 132 Boulevard d’Europe 67210 OBERNAI CEDEX hager.de 6LE007890A...
