Einstellung der Schutzeinrichtungen

116
Die Einstellung der Schutzeinrichtungen wird mithilfe der Einstellräder oder des Bedienfelds
vorgenommen, je nachdem, ob es sich um den Auslöser sentinel oder sentinel Energy handelt.
Die genaue Beschreibung der Funktionen und Einstellungen ist im Benutzerhandbuch
6LE007967A für die elektronische Auslöseeinheit sentinel hw+ und im Benutzerhandbuch
6LE008148A für die elektronische Auslöseeinheit sentinel Energy zu finden.
Gefahr einer nicht geeigneten Einstellung.
Aus Sicherheitsgründen wird der Auslöser ab Werk mit den niedrigsten Einstellwerten
ausgeliefert.
Die Schutzeinstellungen müssen gemäß der Kurzschluss- und Selektivitätsberechnung des
Anlagenplaners angepasst werden.

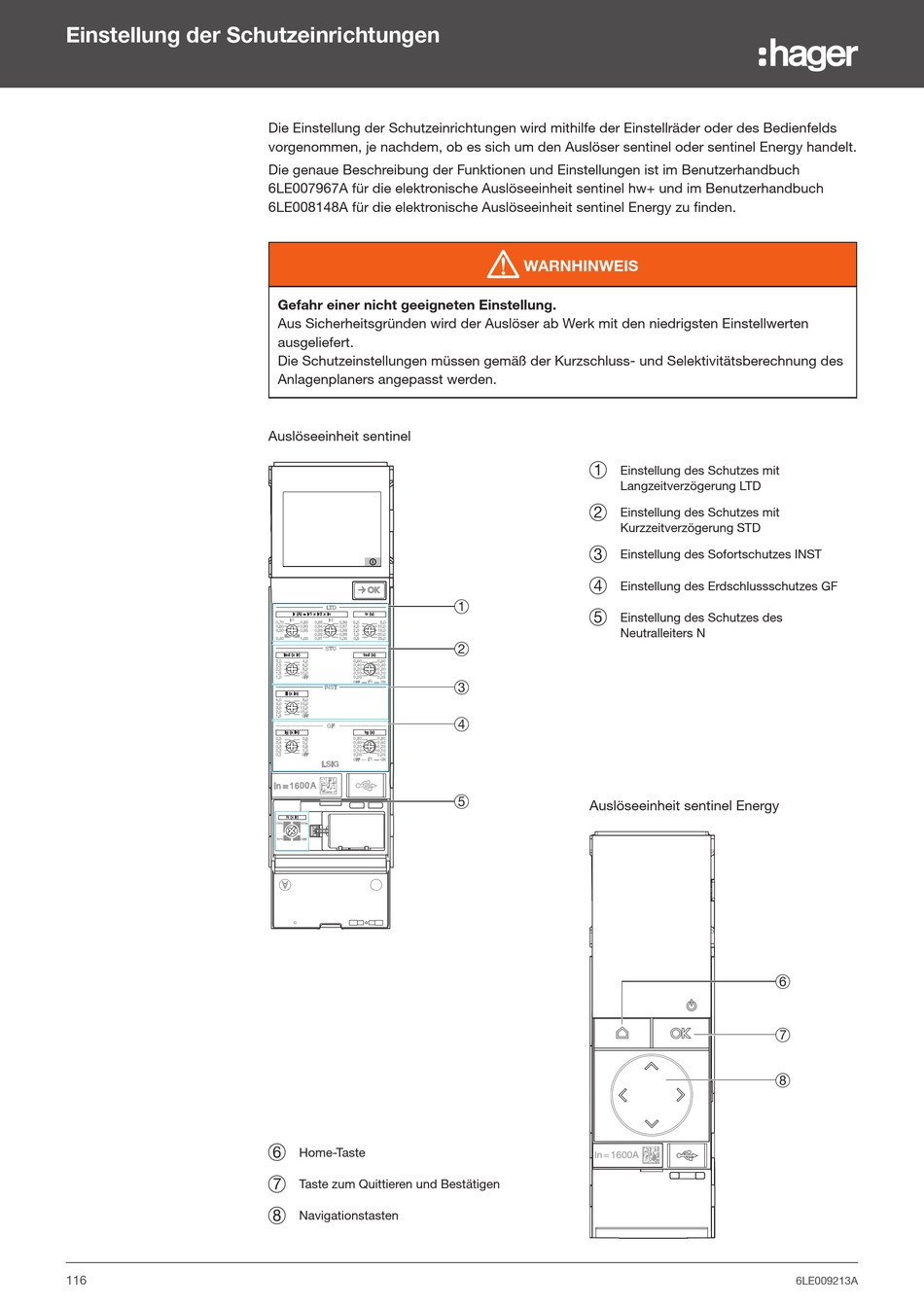

Auslöseeinheit sentinel
In 16 0 0 A
=
6
Home-Taste
7
Taste zum Quittieren und Bestätigen
8
Navigationstasten
WARNHINWEIS
1
Einstellung des Schutzes mit
Langzeitverzögerung LTD
2
Einstellung des Schutzes mit
Kurzzeitverzögerung STD
3
Einstellung des Sofortschutzes INST
4
Einstellung des Erdschlussschutzes GF
1
5
Einstellung des Schutzes des
Neutralleiters N
2
3
4
5
Auslöseeinheit sentinel Energy
6
7
8
6LE009213A
