Einschubtechnik Leistungsschalter

3.5 Anschlussplan

COM
N L1 L2 L3
RJ45
Modbus
RJ45
Leistungsschalter
HW2
Interner
CTs
Neu-
tralleit-
ersensor
(4-polig)
Externer
Neu-
tralleit-
ersensor
(3-polig)
26

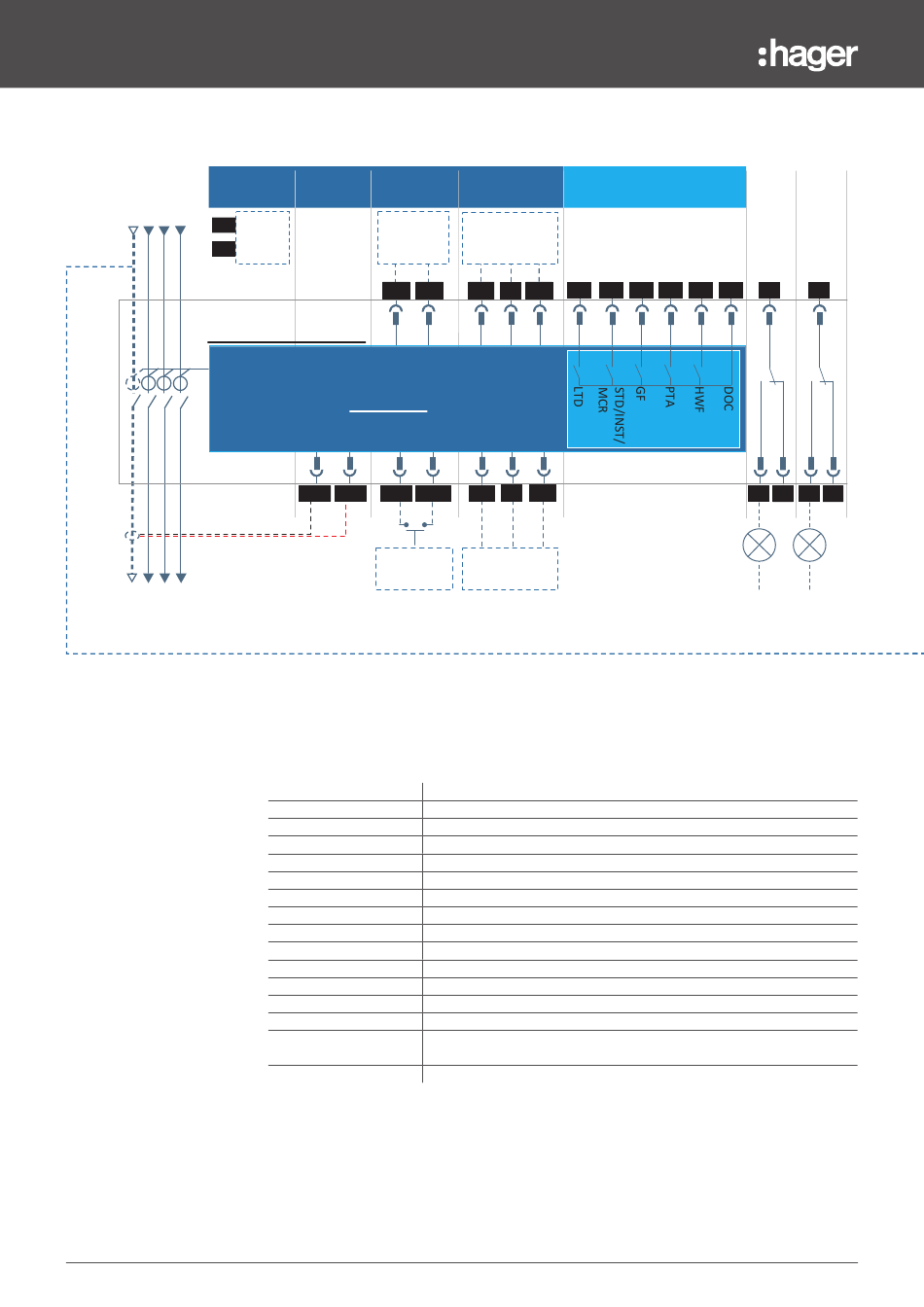

Schaltplan der Einschubtechnik-Leistungsschalter HW2

COM TU
ESP
N L1 L2 L3
Externe
RJ45
Versorgung
RJ45
24V DC
24V-
CTs
Auslöser
4 S1 4 S2 RR/DI- RR/DI+ 4
th th
Fernquitti-
erung / digi-
taler Eingang
Klemmenbezeichnung
COM
ESP
TU
ZSI
OAC
FS
FS2
RTC/FS3
UV/SH2
SH/UV2
MO
CC
AX
PS
102/vN
Zulässiger Drahtquerschnitt: min. 0,6 mm2 - max. 2,5 mm2 (starr / Litze).
Abisolierlänge: 10 - 12 mm und max. 1 Draht / Klemme zulässig.
Die Drahtlitzen dürfen nicht verdrillt werden und es ist nur ein Draht pro Klemme erlaubt.
ZSI TU
ESP
Vorgeschalteter
Leistungsschal-
ter
DO1
24V+ STD2 GF2 Cmn2 24V- 24V+ STD2 GF2 Cmn2
S1 4 S2 STD1 RR/DI- RR/DI+ GF1 Cmn1 STD1
th th
Nachgeschalteter
Leistungsschal-
ter
Anschluss
Kommunikationsmodul
Externer Sensor Port
Spannungsversorgung für die Auslöseeinheit
Zonenselektivität
Digitalausgänge
Fehlermeldekontakt
Fehlermeldekontakt Nr. 2
Einschaltbereitschaftsmeldeschalter oder dritter Fehlermeldekontakt
Unterspannungsauslöser UV oder zweiter Arbeitsstromauslöser SH
Arbeitsstromauslöser SH oder zweiter Unterspannungsauslöser UV
Motorantrieb MO und Meldekontakt Feder gespannt SC
Einschaltspule CC
Hilfskontakt - bis max. 10 Kontakte möglich (Standard 4 Kontakte)
Positionskontakt - bis zu 5 Kontakte zur Anzeige der Stellung des
Leistungsschalters im Einschubrahmen.
Spannungspotentials des Neutralleiters (ENVA)
OAC OAC
ZSI FS
DO2 DO3 DO4 DO5 DOC DO1 DO2 DO3 DO4 DO5 DOC F11
GF1 Cmn1 F12 F14
Allgemeine
Auslösung
UV /
RTC /
FS2 FS
FS3 SH2
(-)
F21 R1 F11 D11
UV
F22 F24 R2 R4 F12 F14 D12 F2
(+)
