Festeinbau Leistungsschalter

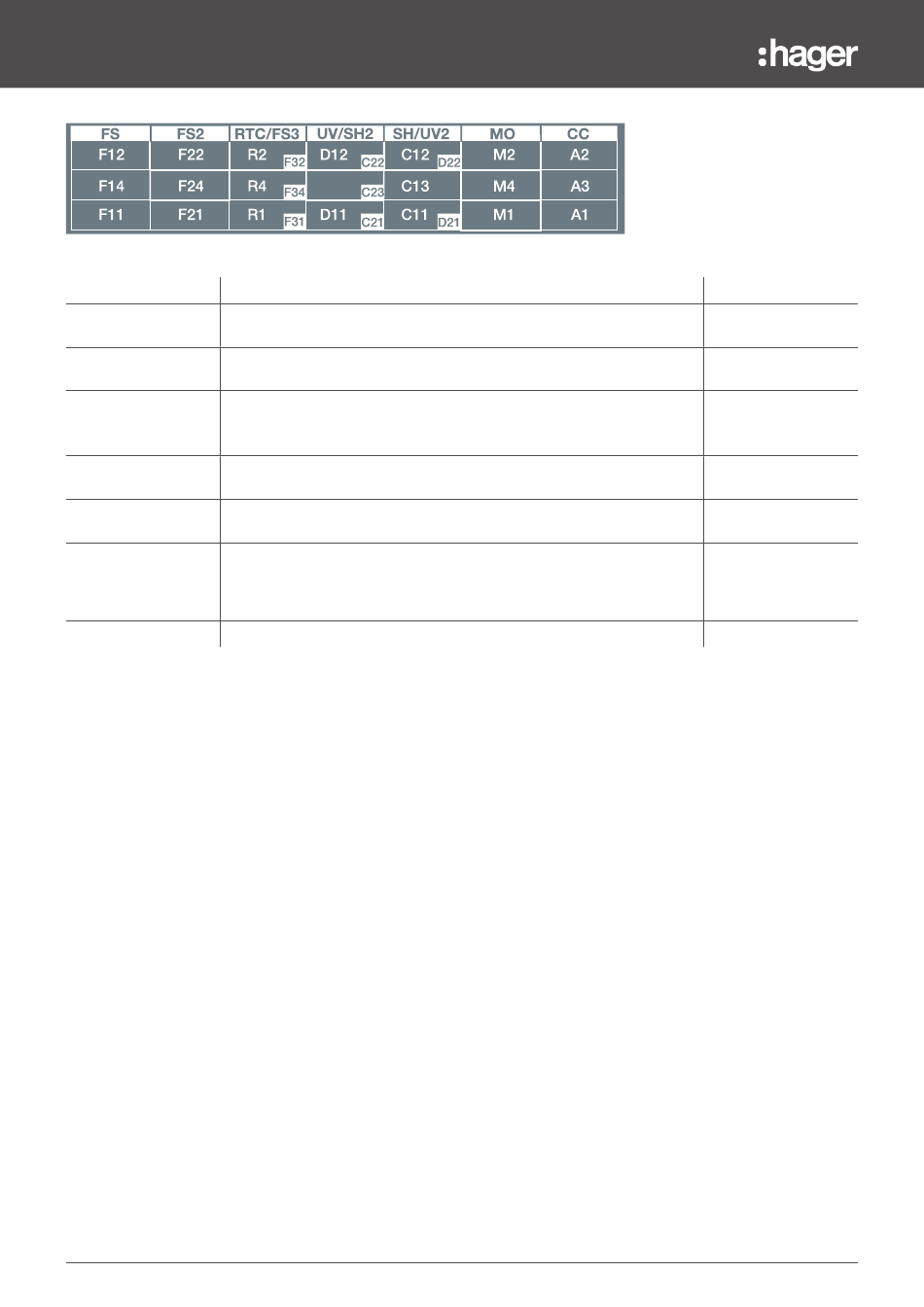

2.3 Beschreibung der Klemmleisten
Klemmenbezeichnung Beschreibung
FS Fehlermeldekontakt
Allgemeine Fehlermeldung.
FS2 Fehlermeldekontakt Nr. 2
Allgemeine Fehlermeldung.
RTC/FS3
Einschaltbereitschaftsmeldeschalter oder Fehlermeldekontakt Nr. 3
Diese Anschlussklemme kann entweder als Einschaltbereitschaftsmeldeschalter oder
als Fehlermeldekontakt Nr. 3 verwendet werden.
UV/SH2 Diese Anschlussklemme kann entweder als Unterspannungsauslöser UV oder als
Arbeitsstromauslöser Nr. 2 verwendet werden.
SH/UV2 Diese Anschlussklemme kann entweder als Arbeitsstromauslöser oder als
Unterspannungsauslöser UV Nr. 2 verwendet werden.
MO Spannungsversorgung Motorantrieb MO. Die Anschlussklemme M1 und M2 dienen
zur Spannungsversorgung des Motorantriebs MO. Die Klemme M4 signalisiert
"Spannfeder gespannt" SC.
ACHTUNG Sie hat das gleiche Potential wie der Motorantrieb.
CC Einschaltspule CC
12
Integriert oder option
Integriert
Option
Option
Option
Option
Option
Option
