hager hw+ Installationshandbuch Seite 13

Leistungsschalter HW2
Leistungsschalter HW4
Klemmenbezeichnung Beschreibung
AX1 Hilfskontakt Nr. 1 - Zustandsanzeige des Leistungsschalters (Ein-/Ausgeschaltet)
AX2 Hilfskontakt Nr. 2 - Schalterstatus (Ein- / Ausgeschaltet)
AX3 Hilfskontakt Nr. 3 - Schalterstatus (Ein-/Ausgeschaltet)
AX4 Hilfskontakt Nr. 4 - Schalterstatus (Ein-/Ausgeschaltet)
AX5 Hilfskontakt Nr. 5 - Schalterstatus (Ein- / Ausgeschaltet)
AX6 Hilfskontakt Nr. 6 - Schalterstatus (Ein- / Ausgeschaltet)
AX7 Hilfskontakt Nr. 7 - Schalterstatus (Ein- / Ausgeschaltet)
AX8 Hilfskontakt Nr. 8 - Schalterstatus (Ein- / Ausgeschaltet)
AX9 Hilfskontakt Nr. 9 - Schalterstatus (Ein- / Ausgeschaltet)
AX10/vN Hilfskontakt Nr. 10 – Status des Leistungsschalters/vN (Ein-/Ausgeschaltet)
Anschluss an das
Neutralleiterpotenzial
AX10 Hilfskontakt Nr. 10 - Schalterstatus (Ein- / Ausgeschaltet)
AX11 Hilfskontakt Nr. 11 - Schalterstatus (Ein- / Ausgeschaltet)
AX12/vN Hilfskontakt Nr. 12 – Status des Leistungsschalters/vN (Ein-/Ausgeschaltet)
Anschluss an das
Neutralleiterpotenzial
Leistungsschalter HW2
Leistungsschalter HW4
Klemmenblock vN
Bei einem 3-poligen Leistungsschalter mit der Auslöseeinheit sentinel Energy, der in einem geerdeten System installiert ist,
in dem der Neutralleiter aufgeteilt ist, muss die vN-Klemme mit dem Neutralleiterpotenzial verbunden werden.
Dieser Anschluss ist für die korrekten Messwerte der Spannungen zwischen Phase und Neutralleiter V1N, V2N, V3N, der
Leistungen pro Phase und für die korrekte Funktion der Schutzfunktionen gegen Unter- und Überspannungen sowie zum
Schutz vor Rückfluss der Leistung erforderlich.
Der 3P sentinel Energy-Auslöser wird ohne den Kontakt AX10 (HW2) oder AX12 (HW4) geliefert.
Die Klemmen 101, 104 (HW2), 121 und 124 (HW4) sind funktionslos.
6LE009213A
Festeinbau Leistungsschalter

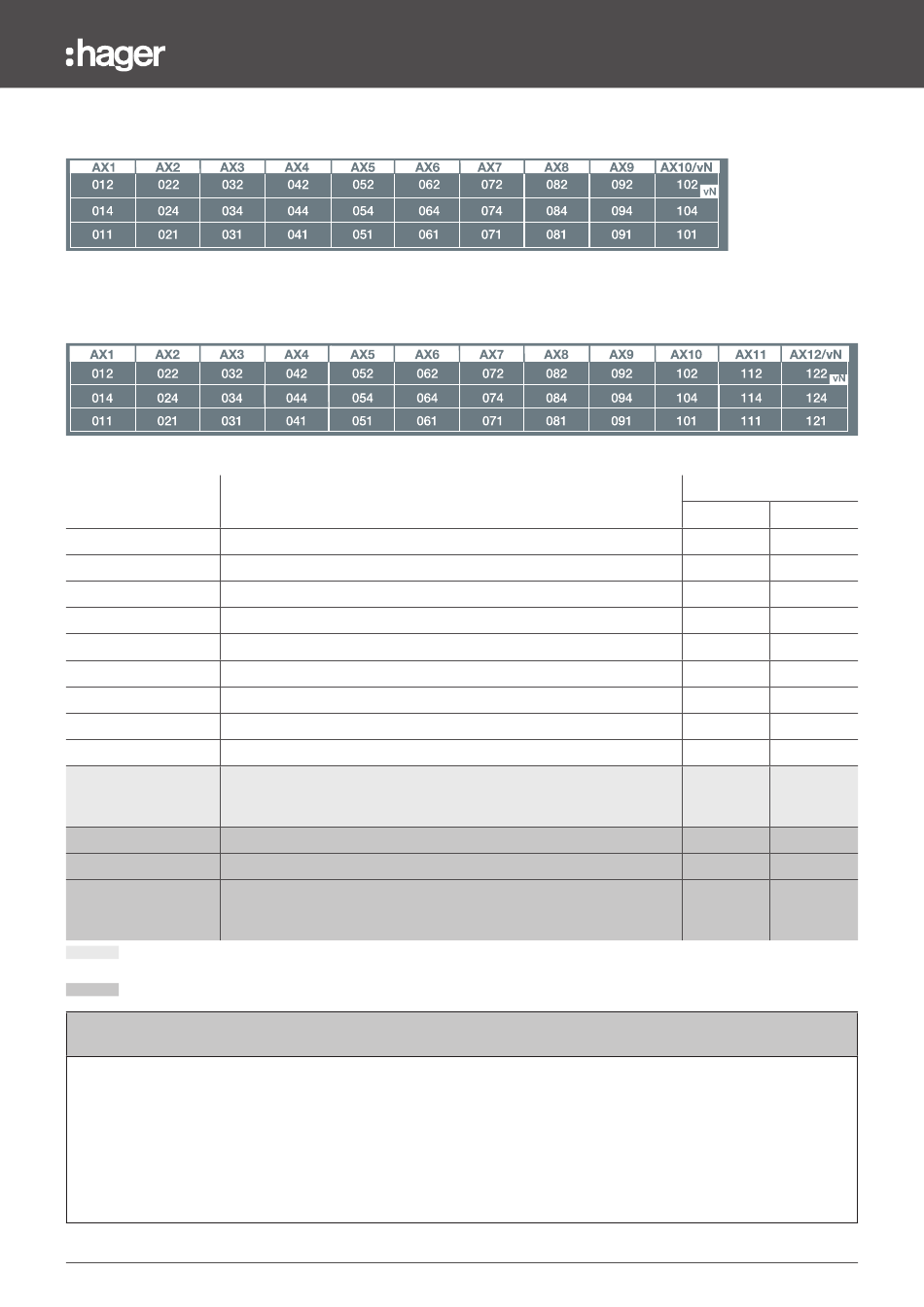

2.3 Beschreibung der Klemmleisten
ACHTUNG
Integriert oder option
HW2 HW4
Integriert Integriert
Integriert Integriert
Integriert Integriert
Integriert Integriert
Option Integriert
Option Integriert
Option Option
Option Option
Option Option
Option -
- Option
- Option
- Option
