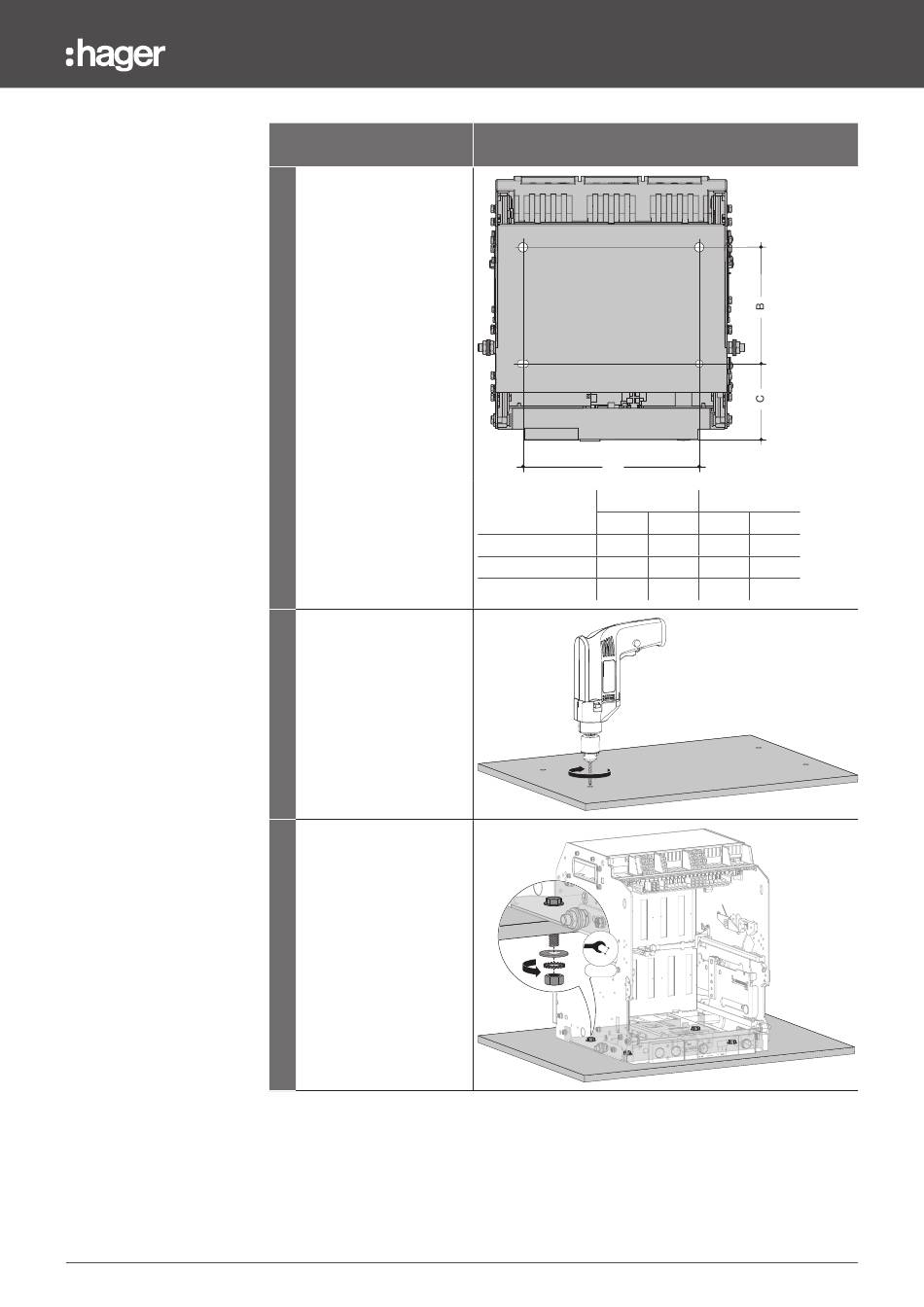

17.3 Befestigung der Einschubtechnik Leistungsschalter
Aktion
2 Mindestens
4 Befestigungslöcher
(2 pro Seite) für die
Leistungsschalter HW2
und HW4 unter Einhaltung
folgender Maße benutzen.
3-polig
oder
4-polig
3 4 Befestigungslöcher (Ø
min. 6,5 mm) bohren.
4 Einschubrahmenmit M6-
Schrauben fixieren.
Einzuhaltender Sicherheitsabstand
Grafik
A
Abmessungen HW2
(in mm)
3-polig 4-polig 3-polig 4-polig
A 265 360
B 175 175
C 121 121
10
13 Nm
HW4
325 440
175 175
121 121
