6LE009213A
Abmessungen der Befestigungselemente

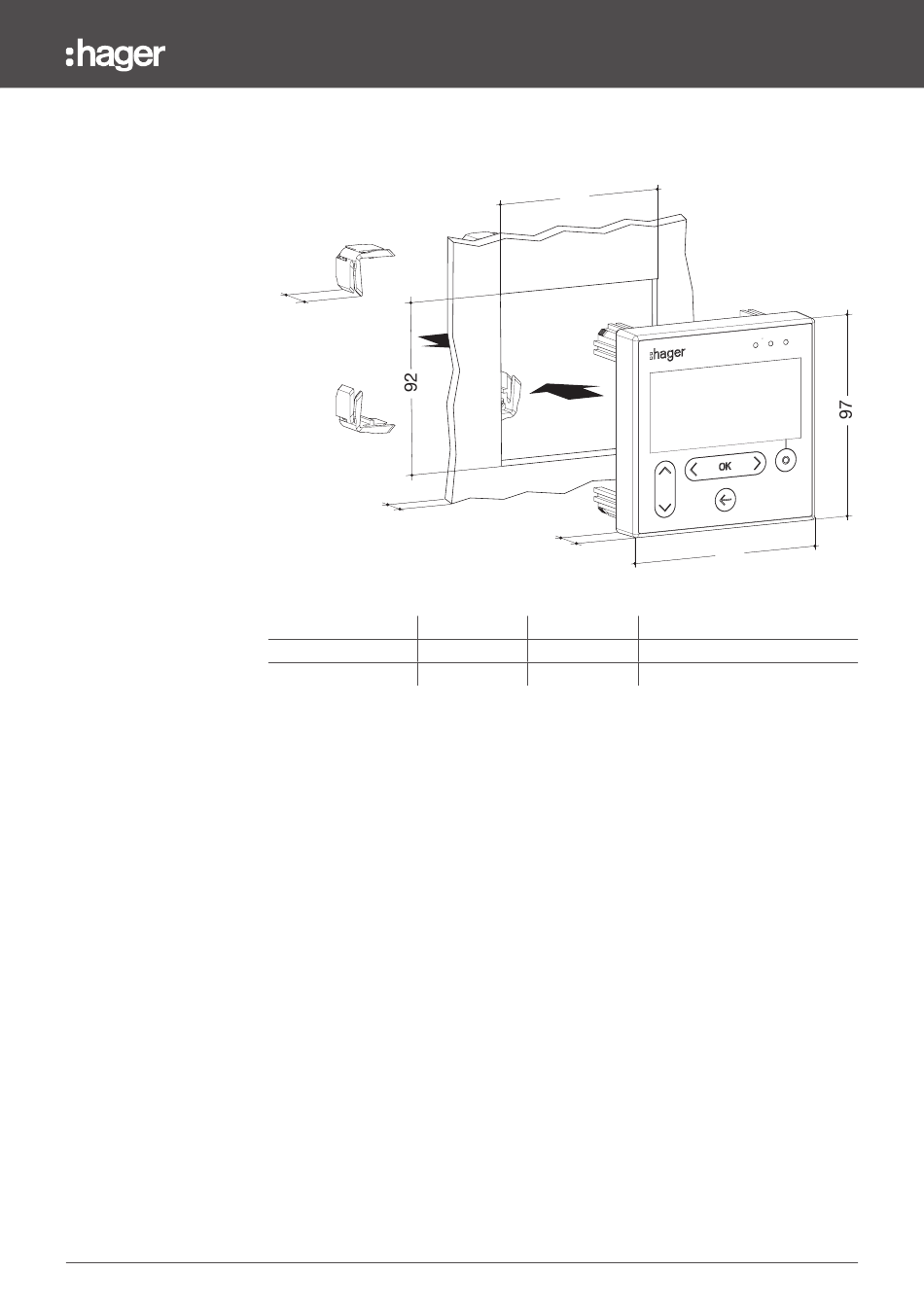

15.4 Ausschnitt für das separate Türeinbauisplay HTD210H
Zur Installation des separaten Displays HTD210H müssen folgende Maße berücksichtigt
werden:
27
8
Abmessungen
Breite (mm)
HTD210H
97
Zuschnitt der Platte
92
92
18
Höhe (mm)
Tiefe (mm)
97
18 (45 mit den Befestigungsclips)
92
Max. 8
97
83
