Abmessungen der Befestigungselemente
15.2 Anschlüsse der Leistungsschalter
74
Zum Anschließen des Leistungsschalters HW4 müssen folgende Abmessungen der
Anschlusspunkte eingehalten werden.
Weitere Informationen zum Einbau der Anschlüsse finden Sie in der Anleitung 6LE009122A.

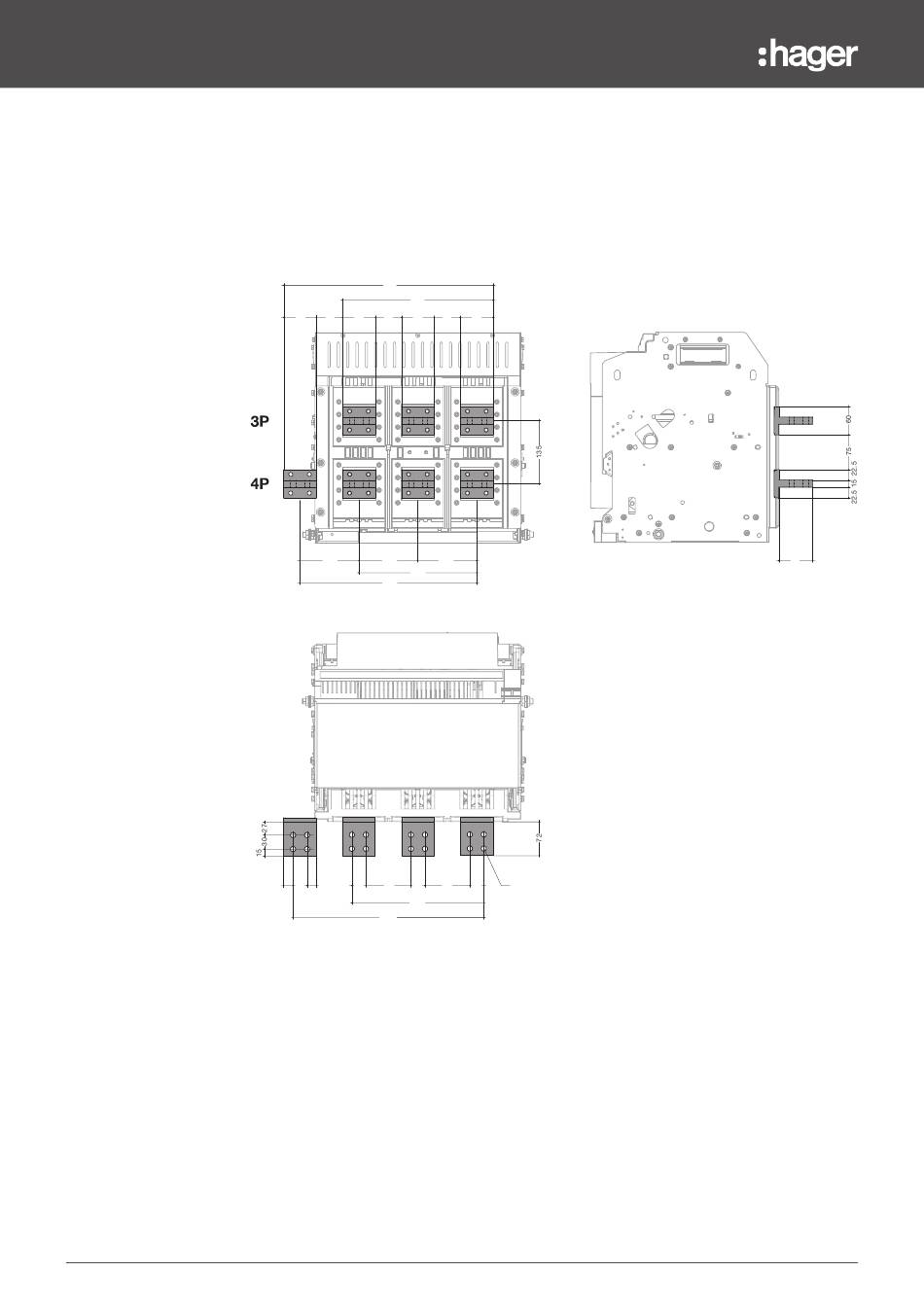

Hintere horizontale Anschlüsse RC HW4
Für Festeinbau oder Einschubtechnik, 3- oder 4-polig von 1000 A bis 2500 A.
Rückansicht
448
322
70 56 70 56 70
126 126 126
252
378
Draufsicht
30 30 96 30
20 20
282
408
Die angegebenen Abmessungen gelten sowohl für die feste als auch für die ausfahrbare
Ausführung.
56 70
96 30 Ø11
Seitenansicht
72
6LE009213A
