5.12 Brauchwarmwasser (Option)
Geräte mit der Option BWW (Brauchwarmwasser) sind mit einem 3-Wege-Ventil ausgestattet
(SOX-3WV-2").
Jedes Gerät mit der Option Brauchwarmwasser muss über einen eigenen Brauchwarmwasser-
Speicher verfügen.
Die Pumpeneinheit wird direkt über einen potentialfreien Kontakt (PUMP-N) von dem Gerät mit
der Option BWW (Brauchwarmwasser) gesteuert.
Das Brauchwarmwasser-Management kann in der Anlage Priorität haben.
In der Betriebsart Brauchwarmwasser schalten sich die Verdichter nur dann ein, wenn die Tempe-
ratur des Brauchwarmwasser-Speichers (T5) über einem Mindestwert liegt (→ Tabelle). Die Tem-
peraturschwelle ist variabel, abhängig von der Außentemperatur. Um ein Unterschreiten der Min-
desttemperatur zu vermeiden, ist es ratsam, eine elektrische Zusatzheizung (KAH2) am
Brauchwarmwasser-Speicher zu installieren.
Sicherstellen, dass S12-2 auf ON steht.
Außentemperatur
24 °C < t.o ≤ 30 °C
24 °C < t.o ≤ 30 °C
t.o > 30 °C
t.o > 30 °C

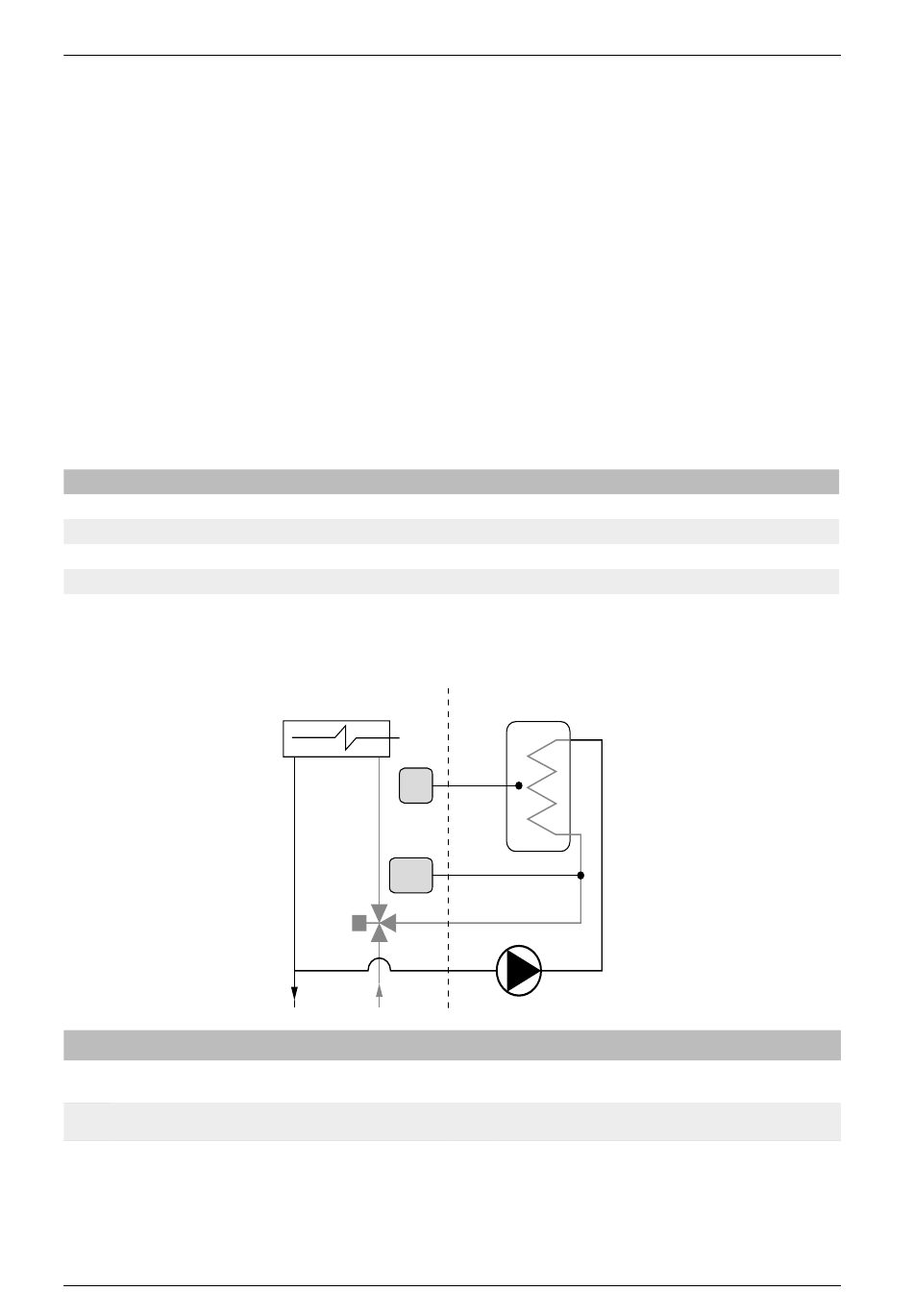

5.13 Anschlussplan der einzelnen Module zum Erzeugen von Brauchwarmwasser
Nr.
Benennung
Temperaturfühler T5 des
1
Brauchwarmwasser-Speichers
3
Brauchwarmwasser-Pumpe
Auf Leckage am Brauchwarmwasser-Ventil überprüfen.
Technisches Handbuch - Installation SAX | Ausgabe 01-07-2020 | 1000878
Technisches Handbuch - Installation SAX | Ausgabe 01-07-2020 | 1000878
Temperaturfühler T5
< 15 °C
≥ 15 °C
< 20 °C
≥ 20 °C
Unit
1
T5
2
Tfa1
3DHW
4
Verdichter
OFF
ON
OFF
ON
Not supplied
3
Nr.
Benennung
2
Frostschutztemperaturfühler Tfa1
4
3-Wege-Ventil (SOX-3WV-2")
Allgemeines
Hydraulik
elektr. Zusatzheizung
ON
OFF
ON
OFF
27
27
