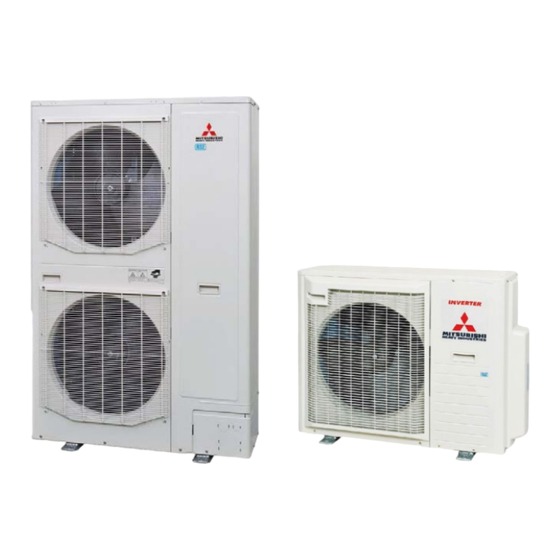

Seite 1 FDC71VNX–W FDE40–140VH FDC100–140VNA–W Außengeräte 400 V FDC100–280VSA–W Support-App von S-Klima – einfache Fehlerlösung via Smartphone • Umfangreiche Fehlercodeanalyse – auch offline • Kältemittelrechner für Inbetriebnahme und Neubefüllung • QR-Code-Scanner zum Auslesen von Gerätedaten • Support-Anfrage zur Anforderung eines Rückrufs Kostenloser Download der App im Apple App Store und bei Google Play.
Seite 2: Herstelleradresse
In Deutschland ist STULZ exklusiver Vertriebspartner für energieeffiziente Komfortklimasysteme von Mitsubishi Heavy Industries. Ihre STULZ GmbH Aktuelle Updates der Technischen Dokumentation Die neuesten Dokumentationen und Prospekte finden Sie unter: http://www.s-klima.de QR-Code zur S-Klima-Website Herstelleradresse STULZ GmbH Geschäftsbereich S-Klima Holsteiner Chaussee 283 D-22457 Hamburg...
Seite 3: Inhaltsverzeichnis
2.5 Qualifikationsanforderungen des Personals ............23 2.5.1 Elektrofachkraft ....................23 2.5.2 Mechatroniker für Kältetechnik ................. 23 2.6 Transport und Lagerung ..................23 2.7 Ersatzteile und Zubehör ..................23 Produktbeschreibung ....................24 Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 4 Kanalgerät FDUM VH - Duosplit ............... 74 6.2.11 Kanalgerät FDUM VH - Triosplit ............... 78 6.2.12 Kanalgerät FDU VH - Monosplit ............... 79 6.2.13 Wandgerät SRK ZSX-W/ZR-W - Monosplit ............82 Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 5 8.9 Außengerät FDC VNX-W .................. 151 8.10 Außengeräte FDC VNA-W/VSA-W ..............152 Wartungs- und Installationsfreiraum ..............154 9.1 Wandgeräte SRK50 60ZSX-W ................. 154 – 9.2 Wandgeräte SRK71ZR-W, SRK100ZR-W ............155 9.3 Deckenkassetten FDT VH ................156 Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 6 Arbeiten am Kondensatsystem ............... 217 10.5.8 Innengerät an Installationsplatte montieren ............ 218 10.5.9 Innengerät von Installationsplatte demontieren ..........218 10.5.10 Arbeiten an der Kältemittelleitung ..............219 10.5.11 Lufteintrittspaneel öffnen, schließen, ein- und ausbauen ....... 222 Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 7 13.3 RCN-KIT4-E2 für Kanalgeräte FDUM VH und FDU VH ........293 13.4 Infrarotfernbedienung für Wandgeräte SRK ............ 301 13.4.1 ON/OFF-Schalter am Innengerät ..............303 13.4.2 Automatischer Wiederanlauf nach Spannungsausfall ........303 13.4.3 2 Klimaanlagen in demselben Raum installieren ..........304 Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 8 Kanalgeräte FDUM100, 125, 140VH .............. 376 14.3.6 Kanalgeräte FDU71VH ................... 377 14.3.7 Kanalgeräte FDU100, 125, 140VH ..............378 14.3.8 Kanalgeräte FDU200-280VH ................379 14.3.9 Wandgeräte SRK50, 60ZSX-W ..............380 14.3.10 Wandgeräte SRK71, 100ZR-W............... 381 Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 9 Status- und Fehleranzeige ................436 14.8.3 Fehlercodes ....................437 14.9 Schaltpunkte der Schutzeinrichtungen ............450 14.10 Betriebs- und Fehlerdaten mit Kabelfernbedienung RC-E5 auslesen ... 451 14.11 Betriebs- und Fehlerdaten mit Kabelfernbedienung RC-EX3A auslesen ..452 Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 10 14.13 Verdichter-Schutzsteuerung FDC71VNX-W ..........455 14.14 Verdichter-Schutzsteuerung FDC100-140VNA-W/VSA-W ......459 14.15 Verdichter-Schutzsteuerung FDC200-280VSA-W ......... 463 15 Entsorgen ....................... 468 16 Anhang ........................469 16.1 CE-Konformitätserklärungen ................469 16.2 Inbetriebnahmeprotokoll .................. 473 16.3 Serviceprotokoll ....................476 Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 11: Hinweis Zu Diesem Dokument
SI-Einheit: elektrischer Strom Ampere alternating current Englische Bezeichnung für Wechselstrom Anschluss Innengerät Alarm- oder Betriebsmeldung direct current Englische Bezeichnung für Gleichstrom Deutsches Institut für – Normung Fernbedienung – Oxygen Free Nitrogen Sauerstofffreier Stickstoff Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 12: Mängelhaftungsansprüche
1.4 Mängelhaftungsansprüche Die Befolgung der Montage- und Bedienungshinweise in diesem Technischen Handbuch ist die Voraussetzung für den störungsfreien Betrieb der Klimageräte der FDS-Serie (R32) und für die Erfüllung eventueller Mängelhaftungsansprüche. Vor dem Arbeiten mit den Innen- und Außengeräten der FDS-Serie (R32) das Technische Handbuch lesen.
Seite 13: Sicherheit
Jede andere oder darüber hinausgehende Verwendung gilt als nicht bestimmungsgemäß. Für hieraus resultierende Schäden haftet STULZ nicht. Das Risiko trägt allein der Anlagenbetreiber. Die Klimageräte der FDS-Serie (R32) nur entsprechend den Angaben in der technischen Doku- mentation von S-Klima verwenden.
Seite 14: Hinweise Zum Umgang Mit Dem Kältemittel R32
Überstands des Bördelbereichs einer Kältemittelleitung sowie die Abmessung der Paral- lelseite der Bördelmutter geändert, um die Druckfestigkeit zu erhöhen. Dementsprechend die speziellen R32-Werkzeuge vor der Aufnahme von Installations- und Wartungsarbeiten an die- sem Gerät bereitstellen. Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 15: Sicherheitshinweise
Nach Beendigung der Installationsarbeiten sicherstellen, dass kein Kältemittel ausgetreten ist. ● Wird eine Klimaanlage in einem kleinen Raum installiert, sicherstellen, dass die vorgeschrie- bene Konzentrationsgrenze von Austauschkältemittel nicht überschritten wird, um Sauerstoff- mangel zu vermeiden. Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 16: Erste-Hilfe-Maßnahmen
Arbeiten am System durchgeführt werden. Arbeitsverfahren ● Arbeiten nach einem kontrollierten Verfahren durchführen, sodass die Gefahr, dass die Atmo- sphäre während der Arbeiten brennbare Gase oder Dämpfe enthält, auf ein Minimum redu- ziert wird. Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 17: Allgemeiner Arbeitsbereich
● – Die Füllmenge ist für die Größe des Raums geeignet, in dem die kältemittelführenden Tei- le installiert sind. – Die Belüftungsanlage und die Auslässe funktionieren einwandfrei und sind nicht blockiert. Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 18: Prüfungen An Elektrischen Geräten
Darauf achten, dass Ersatzteile den Spezifikationen des Herstellers entsprechen. ● Hinweis Beachten, dass die Verwendung von Silikondichtmittel die Effektivität bestimmter Dichtheitstester beeinträchtigt. Eigensichere Komponenten vor Arbeiten an solchen Komponenten nicht isolieren. Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 19: Reparaturen An Eigensicheren Komponenten
Entfernung von der Undichtheit (mithilfe von Absperrventilen) isolieren. Bei Geräten, die brennbare Kältemittel enthalten, das System im Anschluss vor dem und ● während des Lötverfahren(s) mit sauerstofffreiem Stickstoff (OFN) spülen. Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 20: Entfernung Und Evakuierung
Vor der erneuten Befüllung des Systems eine Druckprüfung mit OFN durchführen. ● Das System muss bei Abschluss der Befüllung, aber vor der Inbetriebnahme, einer Dicht- ● heitsprüfung unterzogen werden. ● Eine weitere Dichtheitsprüfung vor Verlassen des Standorts durchführen. Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 21: Außerbetriebnahme
Alle verwendeten Flaschen müssen für die Absaugung von Kältemittel bestimmt sein und eine Kennzeichnung aufweisen, aus der hervorgeht, dass sie für jenes Kältemittel geeignet sind (d. h. Spezialflaschen für die Kältemittelabsaugung). Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 22: Sonstige Sicherheitshinweise
Leitungen so schützen, dass sie beim Transport des Produkts nicht berührt oder zum Tragen genutzt werden (IEC/EN 60335-2-40/A1). ● Wenn brennbare Kältemittel zum Einsatz kommen, sind Niedrigtemperatur-Lötlegierungen, wie etwa Blei-Zinn-Legierungen, für die Leitungsanschlüsse nicht zulässig (IEC/EN 60335-2-40/A1). ● Bördelverbindungen wenn möglich im Freien installieren. Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 23: Qualifikationsanforderungen Des Personals
Ecksäule des Geräts mit der linken Hand an. 2.7 Ersatzteile und Zubehör Wir empfehlen die Verwendung von Originalersatzteilen und -zubehör. Originalersatzteile sowie von der Firma STULZ GmbH zulässige Ersatzteile/Zubehör dienen der Sicherheit. Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 24: Produktbeschreibung
Produktbeschreibung Produktbeschreibung Die FDS-Serie von Mitsubishi Heavy Industries wurde für den Einsatz in Shops, Großraumbüros und Technikräumen konzipiert. Das frei zusammenstellbare Programm bietet extrem kompakte Außen- und Innengeräte mit Inverter-Technologie zum Heizen und Kühlen. Ganz gleich ob als Monosplit- oder Simultansplit-System eingesetzt, leistet die Serie an 365 Tagen zuverlässige Arbeit.
Seite 25: Technische Daten
Hinweis: Kabeldimensionierung und Absicherung gemäß VDE und örtlichen Vorschriften, jedoch mindestens: siehe Tabelle. Nicht im Lieferumfang enthalten. Detaillierte Informationen sind den technischen • Handbüchern zu entnehmen. Bezugsdaten siehe letztes Kapitel. Technische Änderungen und Irrtümer vorbehalten. NEIN Komfortpaneel und Präsenzmelder ohne Funktion. © 2021 S-Klima Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 26 Hinweis: Kabeldimensionierung und Absicherung gemäß VDE und örtlichen Vorschriften, jedoch mindestens: siehe Tabelle. Nicht im Lieferumfang enthalten. Detaillierte Informationen sind den • technischen Handbüchern zu entnehmen. Technische Änderungen und Irrtümer vorbehalten. NEIN Komfortpaneel und Präsenzmelder ohne Funktion. Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 27: Euroraster-Deckenkassetten Fdtc40-60Vh
Hinweis: Kabeldimensionierung und Absicherung gemäß VDE und örtlichen Vorschriften, jedoch mindestens: siehe Tabelle. Nicht im Lieferumfang enthalten. Detaillierte Informationen sind den technischen • Handbüchern zu entnehmen. Bezugsdaten siehe letztes Kapitel. Technische Änderungen und Irrtümer vorbehalten. NEIN Komfortpaneel und Präsenzmelder ohne Funktion. © 2021 S-Klima Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 28: Kanalgeräte Fdum40-140Vh
Hinweis: Kabeldimensionierung und Absicherung gemäß VDE und örtlichen Vorschriften, jedoch mindestens: siehe Tabelle. Nicht im Lieferumfang enthalten. Detaillierte Informationen sind den • technischen Handbüchern zu entnehmen. Technische Änderungen und Irrtümer vorbehalten. NEIN Präsenzmelder ohne Funktion © 2021 S-Klima Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 29: 14,0) Technische Daten 13,6 (5.0~14,5)
Hinweis: Kabeldimensionierung und Absicherung gemäß VDE und örtlichen Vorschriften, jedoch mindestens: siehe Tabelle. Nicht im Lieferumfang enthalten. Detaillierte Informationen sind den • technischen Handbüchern zu entnehmen. Technische Änderungen und Irrtümer vorbehalten. NEIN Präsenzmelder ohne Funktion Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 30: Kanalgeräte Fdu71-280Vh
Hinweis: Kabeldimensionierung und Absicherung gemäß VDE und örtlichen Vorschriften, jedoch mindestens: siehe Tabelle. Nicht im Lieferumfang enthalten. Detaillierte Informationen sind den • technischen Handbüchern zu entnehmen. Technische Änderungen und Irrtümer vorbehalten. NEIN Präsenzmelder ohne Funktion © 2021 S-Klima Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 31 Handbüchern zu entnehmen. Technische Änderungen und Irrtümer vorbehalten. * Vorläuﬁge technische Daten: Zum Redaktionsschluss lagen noch keine ofﬁziellen, endgültigen Daten vor (endgültige Daten können leicht abweichen). NEIN Präsenzmelder ohne Funktion Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 32: Wandgeräte Srk50-60Zs-W Und Srk71Zr-W, Srk100Zr-W
Hinweis: Kabeldimensionierung und Absicherung gemäß VDE und örtlichen Vorschriften, jedoch mindestens: siehe Tabelle. Nicht im Lieferumfang enthalten. Detaillierte Informationen sind den • technischen Handbüchern zu entnehmen. Technische Änderungen und Irrtümer vorbehalten. NEIN Lamellensteuerung links/rechts nicht verfügbar © 2021 S-Klima Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 33: Deckenunterbaugeräte Fde40-140Vh
Hinweis: Kabeldimensionierung und Absicherung gemäß VDE und örtlichen Vorschriften, jedoch mindestens: siehe Tabelle. Nicht im Lieferumfang enthalten. Detaillierte Informationen sind den • technischen Handbüchern zu entnehmen. Technische Änderungen und Irrtümer vorbehalten. NEIN Präsenzmelder ohne Funktion © 2021 S-Klima Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 34 Hinweis: Kabeldimensionierung und Absicherung gemäß VDE und örtlichen Vorschriften, jedoch mindestens: siehe Tabelle. Nicht im Lieferumfang enthalten. Detaillierte Informationen sind den • technischen Handbüchern zu entnehmen. Technische Änderungen und Irrtümer vorbehalten. NEIN Präsenzmelder ohne Funktion Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 35: Außengeräte
Hinweis: Kabeldimensionierung und Absicherung gemäß VDE und örtlichen Vorschriften, jedoch mindestens: siehe Tabelle. Nicht im Lieferumfang enthalten. Detaillierte Informationen sind den technischen Handbüchern zu entnehmen. Technische Änderungen und Irrtümer vorbehalten. NEIN © 2021 S-Klima Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 36 Hinweis: Kabeldimensionierung und Absicherung gemäß VDE und örtlichen Vorschriften, jedoch mindestens: siehe Tabelle. Nicht im Lieferumfang enthalten. Detaillierte Informationen sind den technischen Handbüchern zu entnehmen. Bezugsdaten siehe letztes Kapitel. Technische Änderungen und Irrtümer vorbehalten. NEIN Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 37 Handbüchern zu entnehmen. Bezugsdaten siehe letztes Kapitel. Technische Änderungen und Irrtümer vorbehalten. NEIN * Vorläuﬁge technische Daten: Zum Redaktionsschluss lagen noch keine ofﬁziellen, endgültigen Daten vor (endgültige Daten können leicht abweichen). © 2021 S-Klima Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 38: Systemaufbau
Systemaufbau Systemaufbau 5.1 Betriebsvarianten Die Geräte der FDS-Serie können in drei verschiedenen Betriebsvarianten betrieben werden: Monosplit-, Simultansplit- und Parallelbetrieb. FDC200 Modell Außengerät FDC250 FDC280 FDC100* FDC125* FDC140* VSA-W 40ZSX-W 50ZSW-X 60-ZSW-X 71VNX-W VSA-W VSA-W M S P M S P...
Seite 39: Parallelbetrieb
Innengeräte im jeweiligen Simultansplit-System integriert sind. Eine Kombination von Mono- und Simultansplit-Systemen ist ebenfalls im Parallelbetrieb möglich. Maßgeblich für alle Systeme im Parallelbetrieb ist, dass die maximale Anzahl von 16 Innengeräten nicht überschritten werden darf. Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 40: Kompatibilität Der R32-Außengeräte Mit Den Verschiedenen Innengeräten
FDUM140VH FDE40VH FDE50VH FDE60VH FDE71VH FDE100VH FDE125VH FDE140VH FDTC40VH FDTC50VH FDTC60VH FDU71VH FDU100VH FDU125VH FDU140VH FDU200VH FDU250VH FDU280VH SRK50ZSX-W SRK60ZSX-W SRK 71ZR-W SRK100 ZR -W FDSX250V.2 FDSXL250V.2 * VNA-W/VSA-W Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665 * VNA-W/VSA-W/VNX-W/VSX-W...
Seite 41: Einsatzgrenzen
+/– 3 % der Nennspannung gleichheit START/STOPP- Zyklusdauer Frequenz des (von Stopp zu max. 4 mal pro Stunde min. 7 Minuten Kompressors Stopp oder von Start zu Start) Stopp-Intervall min. 3 Minuten Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 42 Starts Intervallun- +/– 3 % der Nennspannung gleichheit START/STOPP- Zyklusdauer Frequenz des (von Stopp zu min. 7 Minuten Kompressors Stopp oder von Start zu Start) Stopp-Intervall min. 3 Minuten Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 43 Starts Intervallun- +/– 3 % der Nennspannung gleichheit START/STOPP- Zyklusdauer Frequenz des (von Stopp zu min. 7 Minuten Kompressors Stopp oder von Start zu Start) Stopp-Intervall min. 3 Minuten Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 44: Einsatztemperaturbereich
Frostschutzsteuerung am Innengeräte-Wärmetauscher in kurzen Intervallen. Somit ist kein Kühlbetrieb möglich. SRC40, 60ZSX-W1, SRC50ZSX-W2 Operating temperature range ■ Kühlen 46℃ TK 43℃ TK Einsatzbereich für Kühlbetrieb -15℃ TK Innentemperatur (℃ FK) ■ Heizen Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 45: Innentemperatur (℃ Fk)
Decline in cooling and heating capacity or operation stop may occur when the outdoor unit is installed in places where natural wind can increase or decrease its design air ow rate. Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665 “CAUTION” Cooling operation under low outdoor air temperature conditions PAC models can be operated in cooling mode at low outdoor air temperature condition within above temperature range.
Seite 46: Installationsvarianten Und Leitungsdimensionierung
Wenn die Flüssigkeitsleitung eine Länge von 40 m überschreitet, eine Leitung mit einem Durchmesser von 12 mm verwenden. Wenn die Gasleitung eine Länge von 35 m überschreitet, eine Leitung mit einem Durchmesser von 28 mm verwenden. Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 47 Wenn das Außengerät mehr als 30 m über dem Innengerät installiert wird, den DIP-Schalter SW5-2 auf der Hauptplatine des Außengeräts setzen. Wenn die Außentemperatur höher als +43 °C ist, reduziert sich die maximale Höhendifferenz auf 30 m. Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 48: Duosplit-System
Bei FDC200VSA-W Außgengeräten muss ab einer Leitungslänge > 40 m zwischen Außengerät und dem am weitesten entfernten Innengerät die Flüssigkeitsleitung der Hauptleitung von Ø10 mm auf Ø12 mm vergrößert werden. Ø28 mm Gasleitung verwenden, wenn die Hauptleitungslänge (L) 35 m überschreitet. Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 49 Wenn das Außengerät mehr als 30 m über dem Innengerät installiert wird, den DIP-Schalter SW5-2 auf der Hauptplatine des Außengeräts setzen. Wenn die Außentemperatur höher als +43 °C ist, reduziert sich die maximale Höhendifferenz auf 30 m. Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 50: Triosplit-System
Innengerät die Flüssigkeitsleitung der Hauptleitung von Ø10 mm auf Ø12 mm vergrößert werden. Ø28 mm Gasleitung verwenden, wenn die Hauptleitungslänge (L) 35 m überschreitet. L (riser) Outdoor unit Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 51 Die Hauptleitung (L) und die Leitung nach dem 1. Verteiler zum Innengerät 1 (L1) müssen zusammen die längste Leitung des Systems ergeben. Wenn die Außentemperatur höher als +43 °C ist, reduziert sich die maximale Höhendifferenz auf 30 m. Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 52: Quattrosplit-System
Die Hauptleitung L wird immer in der Dimension des Außengeräteanschlusses ausgeführt. Immer Ø12 mm Flüssigkeitsleitung verwenden, wenn die Gesamtleitungslänge der Flüssigkeitsleitung 40 m überschreitet. Immer Ø28 mm Gasleitung verwenden die Leitungslänge L 35 m überschreitet. Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 53 Alle Längenangaben beziehen sich auf die einfache Länge der Kältemittelleitung (also entweder Flüssigkeitsleitung oder Gasleitung). Wenn die Außentemperatur höher als +43 °C ist, reduziert sich die maximale Höhendifferenz auf 30 m. Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 54: Leistungskorrektur
Die Werte für die Kühl- und Heizleistung sind abhängig von der Länge der Kältemittelleitungen zwischen Innengerät und Außengerät. SRC40, 60ZSX-W1, SRC50ZSX-W2 Kältemittelleitungslänge in m Kühlbetrieb 0,99 0,975 0,965 0,95 0,935 Heizbetrieb Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 55 Ø 22,22 0,997 0,991 0,984 0,978 0,971 Kühl- Ø 25,4 FDC200 – – – – – – betrieb Ø 28,58 – – – – – – Heizbetrieb 0,998 0,995 0,991 0,988 0,998 Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 56: Korrekturfaktor Höhenunterschied Zwischen Innen- Und Außengerät
Kapitel „6.1 Korrektur der Kälte- und Heizleistung“ einsetzen. vertikaler Höhenunter- schied zwischen 10 m 15 m 20 m 25 m 30 m Innen- und Außengerät Korrekturfaktor 0,99 0,98 0,97 0,96 0,95 0,94 Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 57: Leistungstabellen
Keine Höhendifferenz. Keine Höhendifferenz. (3) Bedeutung der Symbole: (3) Bedeutung der Symbole: TC: Gesamtkälteleistung (kW) TC: Gesamtkälteleistung (kW) SHC: Sensible Heizleistung (kW) SHC: Sensible Heizleistung (kW) HC: Heizleistung (kW) HC: Heizleistung (kW) Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 58: Auswahldiagramm
7.14 7.03 6.91 6.80 6.78 6.64 7.20 7.05 7.41 7.27 7.65 7.50 8.13 7.97 8.61 7.84 Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665 7.42 7.32 7.22 7.11 6.99 6.72 6.58 7.14 7.00 7.35 7.21 7.60 7.45 8.08 7.92 8.57...
Seite 59 Keine Höhendifferenz. Keine Höhendifferenz. (3) Bedeutung der Symbole: (3) Bedeutung der Symbole: TC: Gesamtkälteleistung (kW) TC: Gesamtkälteleistung (kW) SHC: Sensible Heizleistung (kW) SHC: Sensible Heizleistung (kW) HC: Heizleistung (kW) HC: Heizleistung (kW) Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 60: Deckenkassette Fdt Vh - Duosplit
(3) Bedeutung der Abkürzungen: TC: Gesamtkühlleistung (kW) (3) Bedeutung der Symbole: SHC: Sensible Heizleistung (kW) TC: Gesamtkälteleistung (kW) HC: Heizleistung (kW) SHC: Sensible Heizleistung (kW) HC: Heizleistung (kW) - 33 - 1）上表の能力値は定格コンプ回転数で各温度条件を計算した値を示す。但し、制御により回転数ダウンする場合は回転数ダウンした時の能力とした。 Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 61 Wenn die Außenlufttemperatur im Heizbetrieb max. 0° C beträgt, läuft der Verdichter auf der höchsten Frequenz. (2) Leistungsdaten basieren auf den folgenden Bedingungen: Länge der entsprechenden Kältemittelleitung: 7,5 m. Keine Höhendifferenz. (3) Bedeutung der Symbole: TC: Gesamtkälteleistung (kW) SHC: Sensible Heizleistung (kW) HC: Heizleistung (kW) Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 62: Capacity Tables
8.11 11.61 8.56 12.27 8.27 -7.5 13.57 13.43 13.29 13.14 13.00 20.35 17.81 21.58 19.43 22.22 19.19 22.86 18.94 24.13 20.09 25.40 19.49 Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665 -1.0 9.29 9.23 9.19 9.13 9.07 8.86 7.95 9.64...
Seite 63 22.97 22.51 24.50 22.59 25.81 24.80 26.51 24.39 27.74 24.08 28.98 25.62 30.66 30.32 30.00 29.80 29.61 16.5 13.67 13.49 13.31 13.24 13.17 Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665 7.59 7.09 8.11 7.69 8.63 7.37 9.18 8.04 9.72...
Seite 64: Deckenkassette Fdt Vh - Triosplit
(3) Symbols are as follows TC: Gesamtkälteleistung (kW) TC :Total cooling capacity (kW) SHC: Sensible Heizleistung (kW) SHC :Sensible heat capacity (kW) HC: Heizleistung(kW) HC :Heating capacity (kW) - 47 - Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 65: Deckenkassette Fdt Vh - Quattrosplit
Kältemittelleitung: 7,5 m. Keine Höhendifferenz. SHC :Sensible Heizleistung (kW) (3) Bedeutung der Symbole: HC :Heizleistung (kW) TC: Gesamtkälteleistung (kW) SHC: Sensible Heizleistung (kW) HC: Heizleistung (kW) - 41 - Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665 - 48 -...
Seite 66: Deckenkassette Fdtc Vh - Monosplit
3.90 5.37 3.89 5.73 4.10 6.10 4.04 -5. 5 4.5 6 4.5 0 4.4 5 4.4 0 4.3 6 Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665 -3.0 -3.0 3.95 3.95 3.92 3.92 3.88 3.88 3.84 3.84 3.80 3.80 4.66...
Seite 67 5.43 5.40 5.36 5.33 6.93 6.20 7.38 6.75 7.60 6.71 7.84 6.67 8.33 7.09 8.82 6.99 Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665 -5.5 5.59 5.55 5.52 5.48 5.44 6.91 6.19 7.35 6.74 7.57 6.70 7.81 6.66 8.30 7.08...
Seite 68: Deckenkassette Fdtc Vh - Duosplit
(3) Bedeutung der Symbole: (3) Bedeutung der Symbole: TC: Gesamtkälteleistung (kW) TC: Gesamtkälteleistung (kW) SHC: Sensible Heizleistung (kW) SHC: Sensible Heizleistung (kW) HC: Heizleistung (kW) HC: Heizleistung (kW) - 34 - Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 69: Deckenkassette Fdtc Vh - Triosplit
Außenlufttemperatur im Heizbetrieb max. 0°C beträgt, läuft der Verdichter auf der höchsten Frequenz. (2) Leistungsdaten basieren auf den folgenden Bedingungen: Länge der entsprechenden Kältemittelleitung: 7,5 m. Keine Höhendifferenz. (3) Bedeutung der Symbole: TC: Gesamtkälteleistung (kW) SHC: Sensible Heizleistung (kW) HC: Heizleistung (kW) Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 70: Deckenkassette Fdtc Vh - Quattrosplit
10.35 7.97 10.92 8.02 11.39 8.03 11.86 8.34 11.48 11.34 11.20 11.13 11.07 Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665 22.89 20.55 24.24 19.91 25.64 21.50 26.35 21.30 27.54 21.24 28.72 22.29 16.87 16.74 16.60 16.46 16.32 9.42 7.73...
Seite 71: Außengerät Src40Zsx-W1
Diese Daten gelten für den Fall, dass die Betriebsfrequenz eines Verdichters festgelegt ist. (2) Leistungsdaten basieren auf den folgenden Bedingungen: Länge der entsprechenden Kältemittelleitung: 7,5 m. Keine Höhendifferenz. Bedeutung der Symbole: TC: Gesamtkälteleistung (kW) SHC: Sensible Heizleistung (kW) HC: Heizleistung (kW) Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 72 7.15 7.01 7.55 7.40 5.98 5.83 6.36 6.23 6.54 6.35 6.74 6.32 7.15 6.74 7.55 6.65 Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665 -1.0 6.91 6.80 6.69 6.59 6.48 -1.0 6.99 6.88 6.77 6.66 6.56 6.40 6.27 6.81 6.67...
Seite 73 Wenn die Außenlufttemperatur im Heizbetrieb max. 0° C beträgt, läuft der Verdichter auf der höchsten Frequenz. (2) Leistungsdaten basieren auf den folgenden Bedingungen: Länge der entsprechenden Kältemittelleitung: 7,5 m. Keine Höhendifferenz. (3) Bedeutung der Symbole: TC: Gesamtkälteleistung (kW) SHC: Sensible Heizleistung (kW) HC: Heizleistung (kW) Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 74: Kanalgerät Fdum Vh - Duosplit
TC :Total cooling capacity (kW) INABA SHC: Sensible Heizleistung (kW) SHC :Sensible heat capacity (kW) K PAGE HC: Heizleistung (kW) PJG000Z623 HC :Heating capacity (kW) '19.08.23 1）上表の能力値は定格コンプ回転数で各温度条件を計算した値を示す。 1）上表の能力値は定格コンプ回転数で各温度条件を計算した値を示す。但し、制御により回転数ダウンする場合は回転数ダウンした時の能力とした。但し、制御により回転数ダウンする場合は回転数ダウンした時の能力とした。 Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 75 Wenn die Außenlufttemperatur im Heizbetrieb max. 0° C beträgt, läuft der Verdichter auf der höchsten Frequenz. (2) Leistungsdaten basieren auf den folgenden Bedingungen: Länge der entsprechenden Kältemittelleitung: 7,5 m. Keine Höhendifferenz. (3) Bedeutung der Symbole: TC: Gesamtkälteleistung (kW) SHC: Sensible Heizleistung (kW) HC: Heizleistung (kW) Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 76 Diese Daten gelten für den Fall, dass die Betriebsfrequenz eines Verdichters festgelegt ist. (2) Leistungsdaten basieren auf folgenden Bedingungen: Länge der entsprechenden Kältemittelleitung: 7,5 m. Keine Höhendifferenz. (3) Bedeutung der Symbole: TC :Gesamtkälteleistung (kW) SHC :Sensible Heizleistung (kW) HC :Heizleistung (kW) Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 77: Außengerät Fdc280Vsa-W
Leistungsdaten basieren auf den folgenden Bedingungen: Länge der entsprechenden Kältemittelleitung: 7,5 m. Keine Höhendifferenz. Bedeutung der Symbole: TC: Gesamtkälteleistung (kW) SHC: Sensible Heizleistung (kW) HC: Heizleistung (kW) - 43 - Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665 - 37 -...
Seite 78: Kanalgerät Fdum Vh - Triosplit
24℃FK ℃TK ℃FK -19.8 ℃TK Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665 -17.7 20.38 15.26 21.53 16.40 22.10 16.15 22.81 15.93 24.23 16.75 25.65 16.20 -15.7 20.48 15.31 21.65 16.44 22.24 16.19 22.93 15.97 24.31 16.77 25.68 16.21 -13.5...
Seite 79: Kanalgerät Fdu Vh - Monosplit
10.67 8.04 11.23 7.97 11.53 7.81 12.13 8.18 12.73 7.82 -15.7 7.37 7.29 7.20 7.11 7.02 Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665 10.31 7.95 10.85 7.87 11.35 7.77 12.35 8.22 13.36 7.93 -13.5 7.66 7.57 7.47 7.38 7.30...
Seite 80 Außenlufttemperatur im Heizbetrieb max. 0°C beträgt, läuft der Verdichter auf der höchsten Frequenz. (2) Leistungsdaten basieren auf den folgenden Bedingungen: Länge der entsprechenden Kältemittelleitung: 7,5 m. Keine Höhendifferenz. (3) Bedeutung der Symbole: TC: Gesamtkälteleistung (kW) SHC: Sensible Heizleistung (kW) HC: Heizleistung (kW) Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 81 Länge der entsprechenden Kältemittelleitung: 7,5 m. TC :Gesamtkälteleistung (kW) Keine Höhendifferenz. SHC :Sensible Heizleistung (kW) (3) Bedeutung der Symbole: HC :Heizleistung (kW) TC: Gesamtkälteleistung (kW) SHC: Sensible Heizleistung (kW) HC: Heizleistung (kW) - 49 - Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 82: Wandgerät Srk Zsx-W/Zr-W - Monosplit
4.72 4.25 5.05 4.23 5.57 4.58 5.81 4.59 5.95 4.55 6.36 4.81 6.65 4.69 Keine Höhendifferenz. Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665 4.64 4.20 4.96 4.19 5.49 4.55 5.74 4.56 5.88 4.52 6.29 4.79 6.58 4.67 (3) Bedeutung der Symbole: TC: Gesamtkälteleistung (kW)
Seite 83 TC :Total cooling capacity (kW) SHC: Sensible Heizleistung (kW) INABA SHC :Sensible heat capacity (kW) K PAGE HC: Heizleistung (kW) PCA001Z877 HC :Heating capacity (kW) '19.08.23 1）上表の能力値は定格コンプ回転数で各温度条件を計算した値を示す。 1）上表の能力値は定格コンプ回転数で各温度条件を計算した値を示す。但し、制御により回転数ダウンする場合は回転数ダウンした時の能力とした。但し、制御により回転数ダウンする場合は回転数ダウンした時の能力とした。 Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 84: Außengerät Fdc100Vsa-W
Außenlufttemperatur im Heizbetrieb max. 0°C beträgt, läuft der Verdichter auf der höchsten Frequenz. (2) Leistungsdaten basieren auf den folgenden Bedingungen: Länge der entsprechenden Kältemittelleitung: 7,5 m. Keine Höhendifferenz. (3) Bedeutung der Symbole: TC: Gesamtkälteleistung (kW) SHC: Sensible Heizleistung (kW) HC: Heizleistung (kW) Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 85: Wandgerät Srk Zsx-W/Zr-W - Duosplit
Wenn die Außenlufttemperatur im Heizbetrieb max. 0°C beträgt, läuft der Verdichter auf der höchsten Frequenz. (2) Leistungsdaten basieren auf den folgenden Bedingungen: Länge der entsprechenden Kältemittelleitung: 7,5 m. Keine Höhendifferenz. (3) Bedeutung der Symbole: TC: Gesamtkälteleistung (kW) SHC: Sensible Heizleistung (kW) HC: Heizleistung (kW) Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 86: Wandgerät Srk Zsx-W - Triosplit
Außenlufttemperatur im Heizbetrieb max. 0°C beträgt, läuft der Verdichter auf der höchsten Frequenz. (2) Leistungsdaten basieren auf den folgenden Bedingungen: Länge der entsprechenden Kältemittelleitung: 7,5 m. Keine Höhendifferenz. (3) Bedeutung der Symbole: TC: Gesamtkälteleistung (kW) SHC: Sensible Heizleistung (kW) HC: Heizleistung (kW) Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 87: Deckenunterbaugerät Fde Vh - Monosplit
(2) Leistungsdaten basieren auf den folgenden Bedingungen: Länge der entsprechenden Kältemittelleitung: 7,5 m. Keine Höhendifferenz. (3) Bedeutung der Symbole: TC: Gesamtkälteleistung (kW) SHC: Sensible Heizleistung (kW) HC: Heizleistung (kW) Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 88 TC :Total cooling capacity (kW) SHC: Sensible Heizleistung (kW) INABA SHC :Sensible heat capacity (kW) K PAGE HC: Heizleistung (kW) PFA004Z11 0 HC :Heating capacity (kW) '19.08.23 1）上表の能力値は定格コンプ回転数で各温度条件を計算した値を示す。 1）上表の能力値は定格コンプ回転数で各温度条件を計算した値を示す。但し、制御により回転数ダウンする場合は回転数ダウンした時の能力とした。但し、制御により回転数ダウンする場合は回転数ダウンした時の能力とした。 Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 89 Wenn die Außenlufttemperatur im Heizbetrieb max. 0° C beträgt, läuft der Verdichter auf der höchsten Frequenz. (2) Leistungsdaten basieren auf den folgenden Bedingungen: Länge der entsprechenden Kältemittelleitung: 7,5 m. Keine Höhendifferenz. (3) Bedeutung der Symbole: TC: Gesamtkälteleistung (kW) SHC: Sensible Heizleistung (kW) HC: Heizleistung (kW) Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 90: Deckenunterbaugerät Fde Vh - Duosplit
TC :Total cooling capacity (kW) SHC: Sensible Heizleistung (kW) INABA SHC :Sensible heat capacity (kW) K PAGE HC: Heizleistung (kW) HC :Heating capacity (kW) PFA004Z11 0 '19.08.23 1）上表の能力値は定格コンプ回転数で各温度条件を計算した値を示す。 1）上表の能力値は定格コンプ回転数で各温度条件を計算した値を示す。但し、制御により回転数ダウンする場合は回転数ダウンした時の能力とした。但し、制御により回転数ダウンする場合は回転数ダウンした時の能力とした。 Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 91 Wenn die Außenlufttemperatur im Heizbetrieb max. 0° C beträgt, läuft der Verdichter auf der höchsten Frequenz. (2) Leistungsdaten basieren auf den folgenden Bedingungen: Länge der entsprechenden Kältemittelleitung: 7,5 m. Keine Höhendifferenz. (3) Bedeutung der Symbole: TC: Gesamtkälteleistung (kW) SHC: Sensible Heizleistung (kW) HC: Heizleistung (kW) Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 92 Diese Daten gelten für den Fall, dass die Betriebsfrequenz eines Verdichters festgelegt ist. (2) Leistungsdaten basieren auf folgenden Bedingungen: Länge der entsprechenden Kältemittelleitung: 7,5 m. Keine Höhendifferenz. (3) Bedeutung der Symbole: TC :Gesamtkälteleistung (kW) SHC :Sensible Heizleistung (kW) HC :Heizleistung (kW) Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 93 Wenn die Außenlufttemperatur im Heizbetrieb max. 0° C beträgt, läuft der Verdichter auf der höchsten Frequenz. Leistungsdaten basieren auf den folgenden Bedingungen: Länge der entsprechenden Kältemittelleitung: 7,5 m. Keine Höhendifferenz. Bedeutung der Symbole: TC: Gesamtkälteleistung (kW) SHC: Sensible Heizleistung (kW) HC: Heizleistung (kW) Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665 - 38 -...
Seite 94: Deckenunterbaugerät Fde Vh - Triosplit
24℃FK ℃TK ℃FK -19.8 ℃TK Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665 20.38 15.57 21.53 16.62 22.10 16.48 22.81 16.40 24.23 17.23 25.65 16.96 -17.7 -15.7 20.48 15.61 21.65 16.67 22.24 16.55 22.93 16.44 24.31 17.26 25.68 16.97 -13.5...
Seite 95: Deckenunterbaugerät Fde Vh - Quattrosplit
Wenn die Außenlufttemperatur im Heizbetrieb max. 0° C beträgt, läuft der Verdichter auf der höchsten Frequenz. Leistungsdaten basieren auf den folgenden Bedingungen: Länge der entsprechenden Kältemittelleitung: 7,5 m. Keine Höhendifferenz. Bedeutung der Symbole: TC: Gesamtkälteleistung (kW) SHC: Sensible Heizleistung (kW) HC: Heizleistung (kW) Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 96 Wenn die Außenlufttemperatur im Heizbetrieb max. 0° C beträgt, läuft der Verdichter auf der höchsten Frequenz. Leistungsdaten basieren auf den folgenden Bedingungen: Länge der entsprechenden Kältemittelleitung: 7,5 m. Keine Höhendifferenz. Bedeutung der Symbole: TC: Gesamtkälteleistung (kW) SHC: Sensible Heizleistung (kW) HC: Heizleistung (kW) - 38 - Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 97: Außengerät Fdc71Vnx-W
Raumlufttemperatur (°C TK) Raumlufttemperatur (°C TK) Raumlufttemperatur (°C TK) Raumlufttemperatur (°C TK) Raumlufttemperatur (°C TK) Raumlufttemperatur (°C TK) Raumlufttemperatur (°C TK) Raumlufttemperatur (°C TK) Raumlufttemperatur (°C TK) - 38 - - 38 - Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 98: Außengerät Fdc100-140Vna-W/Vsa-W
Außenluft- temperatur 10℃FK Außenluft- Außenluft- temperatur 7℃FK Außenluft- temperatur -15℃FK Außenluft- temperatur 7℃FK Außenluft- Außenluft- temperatur -15℃FK temperatur -10℃FK temperatur 1℃FK Außenluft- Außenluft- temperatur -10℃FK temperatur 1℃FK Innenlufttemperatur (℃TK) Innenlufttemperatur (℃TK) Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 99: Außengerät Fdc200Vsa-W
Indoor air temperature (℃DB) Hinweis (1) Die Angaben beziehen sich auf die maximale Betriebsfrequenz eines Verdichters. Anmerkung (1) Diese Daten gelten für den Fall, dass die Betriebsfrequenz eines Verdichters maximal ist. Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 100: Außengerät Fdc250Vsa-W
Indoor air temperature (° CDB) Innenlufttemperatur (℃ TK) Innenlufttemperatur (℃ TK) Indoor air temperature (℃DB) Indoor air temperature (℃DB) Indoor air temperature (℃DB) Indoor air temperature (℃DB) Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665 - 45 - - 45 -...
Seite 101: Außengerät Fdc280Vsa-W
Indoor air temperature (° CDB) Indoor air temperature (° CDB) Innenlufttemperatur (℃ TK) Indoor air temperature (℃DB) Innenlufttemperatur (℃ TK) Indoor air temperature (℃DB) Indoor air temperature (℃DB) Indoor air temperature (℃DB) Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665 - 45 -...
Seite 102: Schalldruckpegel Und Schallleistungspegel
26 dB(A) bei LOW 20 dB(A) bei LOW Kühlen Heizen Modell FDT 50 VH Schallpegel Scha 41 dB(A) bei P-HIGH 33 dB(A) bei HIGH 30 dB(A) bei MEDIUM 26 dB(A) bei LOW Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665 Kühlen...
Seite 103 (b) Schalldruckpegel l FDT71VH Model FDT71VG Model FDT100VG Model Noise level 46 dB (A) at P-Hi Noise level 46 dB (A) at P-Hi Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665 ell FDT 71 VH 1000 2000 4000 8000 1000...
Seite 104 41 dB(A) bei P-HIGH Schallpegel 42 dB(A) bei P-HIGH 33 dB(A) bei HIGH 33 dB(A) bei HIGH 30 dB(A) bei MEDIUM 28 dB(A) bei MEDIUM Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665 26 dB(A) bei LOW 20 dB(A) bei LOW...
Seite 105 27 dB(A) at Lo 23 dB(A) at Lo Mid octave band frequency (Hz) Cooling Heating 1000 2000 4000 8000 1000 2000 4000 8000 Mid octave band frequency (Hz) Mid octave band frequency (Hz) Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 106 Cooling noise level 52 dB (A) Cooling noise level 52 dB (A) N 5 0 N 5 0 N5 0 N 5 0 Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665 N6 0 N6 0 N5 0 N 50 N5 0...
Seite 107 31 〔 32〕 dB (A) at Lo Note(1) Values in 〔〕 are for the FDT140VH. 31 dB (A) at Lo Mid octave band frequency (Hz) Cooling Heating Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665 1000 2000 4000 8000 1000...
Seite 108: Deckenkassetten Fdtc Vh
1000 2000 4000 8000 1000 2000 4000 8000 Mid octave band frequency (Hz) Mid octave band frequency (Hz) Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665 1000 2000 4000 8000 Mid octave band frequency (Hz) 1000 2000 4000 8000...
Seite 109: Kanalgeräte Fdum Vh
29 dB (A) bei LOW 30 dB (A) bei LOW 2000 4000 8000 1000 2000 4000 8000 1000 2000 4000 8000 requenz (Hz) Mittlere Oktavbandfrequenz (Hz) Mittlere Oktavbandfrequenz (Hz) Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665 1000 2000 4000 8000...
Seite 110 25 dB (A) bei LOW 1000 2000 4000 8000 1000 2000 4000 8000 Mittlere Oktavbandfrequenz (Hz) Mittlere Oktavbandfrequenz (Hz) Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665 000 2000 4000 8000 1000 2000 4000 8000 1000 2000 4000 8000 dfrequenz (Hz)
Seite 111 ) bei LOW 29 dB (A) bei LOW 30 dB (A) bei LOW 2000 4000 8000 1000 2000 4000 8000 1000 2000 4000 8000 requenz (Hz) Mittlere Oktavbandfrequenz (Hz) Mittlere Oktavbandfrequenz (Hz) Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 112: Kanalgeräte Fdu Vh
Noise level 50 dB (A) at Hi Heating Heating Noise level 44 dB (A) at Lo 1000 2000 4000 8000 Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665 Mid octave band frequency (Hz) Heating 1000 2000 4000 8000 Noise level 44 dB (A) at Lo...
Seite 113 1000 2000 4000 8000 Kühlbetrieb 51 dB (A) Schalldruckpegel im Heizbetrieb 48 dB (A) Mittlere Oktavbandfrequenz (Hz) Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665 1000 2000 4000 8000 1000 2000 4000 8000 1000 2000 4000 8000 dfrequenz (Hz)
Seite 114 Nois Cooling 1000 2000 4000 8000 1000 2000 4000 8000 4000 8000 Mid Octave Band Frequency (Hz) Mid Octave Band Frequency (Hz) (Hz) Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665 Noise level 52 dB (A) at P-Hi Heating...
Seite 115 Mid octave band frequency (Hz) Heating (d) Duct connected-Low/Middle static pressure type (FDUM) 25 dB(A) at Lo Noise level 44 dB (A) at Lo Heating Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665 1000 2000 4000 8000 Mid octave band frequency (Hz)
Seite 116 Noise level 44 dB (A) at Lo 4000 8000 Mid Octave Band Frequency (Hz) Mid Octave Band Frequency (Hz) Heating (Hz) Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665 Noise level 52 dB (A) at P-Hi 1000 2000 4000 8000 Mid octave band frequency (Hz)
Seite 117 1.5m Noise level 52 dB (A) at P-Hi Mike position as right Mike (at center & below unit) Heating - 36 - Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665 1000 2000 4000 8000 Mid octave band frequency (Hz)
Seite 118 Model FDUM125 Model FDUM100VH 1000 2000 4000 8000 1000 2000 Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665 Noise level 52 dB (A) at P-Hi 1000 2000 4000 8000 Noise level 44 dB(A) at P-Hi Noise level Mid octave band frequency (Hz)
Seite 119 Mid Octave Band Frequency (Hz) Mid Octave Band Frequency (Hz) Heating Noise level 52 dB (A) at P-Hi Heating - 36 - Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665 1000 2000 4000 8000 Mid octave band frequency (Hz)
Seite 120: Wandgeräte Srk Zsx-W
1000 2000 4000 8000 Mid octave band frequency (Hz) Heating Noise level 44 dB (A) at Lo Heating Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665 1000 2000 4000 8000 Mid octave band frequency (Hz) X ..Kühlbetrieb Heizbetrieb - 36 - 70.0...
Seite 121 1000 2000 4000 8000 Mittlere Oktavbandfrequenz (Hz) Frequenz mittleres Oktavband (Hz) Mikrofonposition: at highest noise level in position as mentioned below X ..Kühlbetrieb Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665 Distance from front side 1 m Heizbetrieb...
Seite 122: Wandgeräte Srk Zr-W
Frequenz mittleres Oktavband (Hz) Mittlere Oktavbandfrequenz (Hz) Mikrofonposition: at highest noise level in position as mentioned below X------- Kühlbetrieb Distance from front side 1 m ------- Heizbetrieb Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665 1000 2000 4000 8000...
Seite 123: Deckenunterbaugeräte Fde Vh
38 dB (A) bei LOW i LOW 38 dB (A) bei LOW odell FDE 125 VH Modell FDE 140 VH Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665 49 dB (A) bei P-HIGH hallpegel 48 dB (A) bei P-HIGH Schallpegel...
Seite 124 41 dB (A) bei HIGH 39 dB (A) bei MEDIUM bei MEDIUM 39 dB (A) bei MEDIUM 38 dB (A) bei LOW bei LOW 38 dB (A) bei LOW Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665 1000 2000 4000 8000 2000 4000...
Seite 125: Außengeräte Src Zsx-W1/W2
Modell SRC60ZSX-W1 Heizbetrieb X ..Kühlbetrieb 70.0 Kühlen 65 dB(A) Geräuschpegel Heizen 64 dB(A) 60.0 50.0 40.0 ISO 5151 T1/H1 30.0 Bedingung 20.0 10.0 1000 2000 4000 8000 Mittlere Oktavbandfrequenz (Hz) Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 126 Bedingung JIS C 9612 Abstand zur Vorder- Mikrofonposition seite 1 m 1000 2000 4000 8000 Mittlere Oktavbandfrequenz (Hz) 1000 2000 4000 8000 1000 2000 4000 8000 tavbandfrequenz (Hz) Mittlere Oktavbandfrequenz (Hz) Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 127: Außengerät Fdc Vnx-W
Heizen 51 dB(A) Bedingung JIS B 8616 Abstand zur Vorder- Mikrofonposition seite 1 m Höhe 1 m 1000 2000 4000 8000 Mittlere Oktavbandfrequenz (Hz) 1000 2000 4000 8000 Mittlere Oktavbandfrequenz (Hz) Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 128: Außengeräte Fdc Vna-W/Vsa-W
Heating noise level 56 dB (A) Kühlen Heizen Kühlen Heizen Abstand zur Vorderseite Mikrofonposition Höhe 1 m 1000 2000 4000 8000 1000 2000 4000 8000 Mittlere Oktavbandfrequenz (Hz) Mittlere Oktavbandfrequenz (Hz) Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 129 Cooling noise level 57 dB(A) Heating noise level 58 dB (A) Mid Octave Band Frequency (Hz) 1000 2000 4000 8000 1000 2000 4000 8000 Mid Octave Band Frequency (Hz) Mid Octave Band Frequency (Hz) Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 130 Mittlere Oktavbandfrequenz (Hz) Noiselevel 51 dB (A) Noise level 57 dB (b) Sound pressure level (Rated capacity value) (2) Outdoor units Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665 Measured mike position : at highest noise level in position as...
Seite 131: Outdoor Unit
Noise level 57 dB (A) Cooling noise lev Noise level 49 dB (A) ure level (Rated capacity value) e position : at highest noise level in position as mentioned below Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665 front side 1m...
Seite 132 56 dB(A) Geräuschpegel Heizen 58 dB(A) Bedingung JIS B 8616 Abstand zur Vorderseite Mikrofonposition Höhe 1 m 1000 2000 4000 8000 1000 2000 4000 8000 Mittlere Oktavbandfrequenz (Hz) Mittlere Oktavbandfrequenz (Hz) Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 133 Octave Band Frequency (Hz) Mid Octave Band Frequency (Hz) 1000 2000 4000 8000 FDC250VS Mid Octave Band Frequency (Hz) oling noise level 57 dB(A) Heating noise level 58 dB (A) Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 134 4000 8000 d Frequency (Hz) Mid Octave Band Frequency (Hz) 1000 2000 4000 8000 Mid Octave Band Frequency (Hz) Mid Octave Band level 57 dB(A) Heating noise level 58 dB (A) Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 135 4000 8000 nd Frequency (Hz) Mid Octave Band Frequency (Hz) 1000 2000 4000 8000 Mid Octave Band Frequency (Hz) Mid Octave Band e level 57 dB(A) Heating noise level 58 dB (A) Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 136: Technische Zeichnungen
Technische Zeichnungen '16 • PAC-T-251 Technische Zeichnungen 1.2 EXTERIOR DIMENSIONS 8.1 Deckenkassetten FDT VH (1) Indoor units Models FDT40VG, 50VG, 60VG, 71VG FDT40-71VH PJF000Z426 Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 137 Technische Zeichnungen '16 • PAC-T-251 FDT100-140VH Models FDT100VG, 125VG, 140VG Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665 PJF000Z427...
Seite 138: Deckenkassetten Fdtc Vh
Technische Zeichnungen '19 • SCM-DB-275 8.2 Deckenkassetten FDTC VH FDTC25-60VH (3) 4-way ceiling cassette type (FDTC) Models FDTC25VH, 35VH, 50VH, 60VH PJF000Z515 Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 139: Kanalgeräte Fdum Vh
Kapitel Ventilatoreinheit austauschen. Installieren Sie Kondensat-, Kältemittel leitungen und Verkabelung so, dass sie nicht in die so markierten Anmerkung (a) Bereiche ragen. Halten Sie mindestens 60 mm Abstand zur Geräteunterseite. □ 120 Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 140 Kapitel Ventilatoreinheit austauschen. (b) Installieren Sie Kondensat-, Kältemittel- leitungen und Verkabelung so, dass sie nicht in die schraffierten Bereiche ragen. Anmerkung (a) (c) Halten Sie mindestens 60 mm Abstand zur Geräteunterseite. □ 120 Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 141 Kapitel Ventilatoreinheit austauschen. (b) Installieren Sie Kondensat-, Kältemittel- leitungen und Verkabelung so, dass sie Anmerkung (a) nicht in die schraffierten Bereiche ragen. (c) Halten Sie mindestens 60 mm Abstand zur Geräteunterseite. Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 142: Kanalgeräte Fdu Vh
Kabel so verlegen,dass Anm. (a) sie nicht über den schraffierten Bereich verlaufen. (c) Wenn Leitungen über (unter) der Lüftereinheit verlaufen, einen Abstand von mindestens 60 mm über (unter) dem Gerät einhalten. Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 143 Kabel so verlegen,dass Anm. (a) sie nicht über den schraffierten Bereich verlaufen. (c) Wenn Leitungen über (unter) der Lüftereinheit verlaufen, einen Abstand von mindestens 60 mm über (unter) dem Gerät einhalten. Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 144 über den schraffierten Bereich Anm. (a) verlaufen. (c) Wenn Leitungen über (unter) der Lüftereinheit verlaufen, einen Abstand von mindestens 60 mm über (unter) dem Gerät einhalten. PJG000Z754 - 17 - Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 145: Wandgeräte Srk Zsx-W
Technische Zeichnungen 8.5 Wandgeräte SRK ZSX-W SRK20-60ZSX-W Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 146: Wandgeräte Srk Zr-W
Technische Zeichnungen 8.6 Wandgeräte SRK ZR-W 2. EXTERIOR DIMENSIONS SRK71, 100ZR-W Models SRK63ZR-W, 71ZR-W, 80ZR-W Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 147: Deckenunterbaugeräte Fde Vh
Technische Zeichnungen 8.7 Deckenunterbaugeräte FDE VH FDE40, 50VH Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 148 Technische Zeichnungen FDE60, 71VH Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 149 Technische Zeichnungen FDE100-140VH Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 150: Außengeräte Src Zsx-W1/2
Technische Zeichnungen 8.8 Außengeräte SRC ZSX-W1/2 SRC40, 60ZSX-W1, SRC50ZSX-W2 Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 151: Außengerät Fdc Vnx-W
Technische Zeichnungen 8.9 Außengerät FDC VNX-W FDC71VNX-W Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 152: Außengeräte Fdc Vna-W/Vsa-W
Technische Zeichnungen (2) Außengeräte 8.10 Außengeräte FDC VNA-W/VSA-W Modelle FDC 100 VNA, 125 VNA, 140 VNA FDC100-140VNA-W/VSA-W 100 VSA, 125 VSA, 140 VSA Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 153 '21 • PAC-DB-368D Technische Zeichnungen (2) Outdoor unit Model FDC200VSA-W FDC200-280VSA-W Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665 PCB004Z470...
Seite 154: Wartungs- Und Installationsfreiraum
Max. Bewegungs- bereich Innengerät 11 cm 12 cm Lamellenaus- Hülse Sicherstellen, bauposition dass die Lamelle am Auslass keine Gegenstände be- Infrarotfernbedienung rührt, z. B. durch Hindernisse wie Fernbedienungshalter einen Vorhang. Holzschrauben Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 155: Wandgeräte Srk71Zr-W, Srk100Zr-W
(Einheit: mm) Mindestens 10 cm von der Wand Installationsbeispiel Installationsplatte Innen- gerät Hülse Sicherstellen, dass die Lamelle am Auslass keine Gegenstände Infrarotfernbedienung berührt, z. B. Hindernisse wie Fernbedienungshalter einen Vorhang. Holzschrauben Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 156: Deckenkassetten Fdt Vh
[mm] [mm] [mm] Größe offen min. 280 min. 280 min. 180 offen offen min. 100 min. 75 min. 100 min. 80 min. 80 min. 80 offen offen min. 250 min. 250 Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 157: Außengerät Fdc Vnx-W
Wartungs- freiraum Ein- lass Auslass Installationsbeispiel [mm] [mm] [mm] Größe offen offen min. 500 offen min. 300 min. 250 min. 100 min. 150 min. 100 min. 250 min. 250 min. 250 Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 158: Außengeräte Fdc Vna-W/Vsa-W
Wenn sich auf dem Außengerät Schnee ansammeln kann, geeignete Schneefanggitter bereit- stellen. Eine Trennwand vor dem Abluftdiffusor darf nicht höher als das Gerät sein. ● FDC100-140 Einlass Wartungs- freiraum Ein- lass Auslass Installationsbeispiel [mm] [mm] [mm] Größe offen offen offen Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 159 Ein- lass Wartungs- Auslass freiraum Außentemperatur ≤ +44 °C Installationsbeispiel [mm] [mm] [mm] Größe offen offen offen Außentemperatur > +44 °C Installationsbeispiel [mm] [mm] [mm] Größe offen offen 2400 offen 1500 Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 160: Innengeräte Installieren
● Eine Einstellung der Luftstromrichtung ist von Öffnung zu Öffnung unabhängig möglich. Siehe Lehre （ *2） Unterlegscheiben ist kein Spiel. das Benutzerhandbuch für Details. Maße der Deckenöffnung （*2） Lehre Innengerät (Am Innengerät montieren.) Schlauch Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665 © STULZ GmbH, Hamburg...
Seite 161 Isolierungsmaterials zu Kondensatbildung oder Abtropfen von Wasser kommen. 4. Kältemittel wird in das Innengerät gefüllt. Hinweise zur zusätzlichen Kältemittelfüllung für Innengerät und Leitung finden sich im Installationshandbuch zum Außengerät. © STULZ GmbH, Hamburg Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 162 Serie VRF (KX) Band und Außengeräten Innengerät Band Band Super Link- Verbindung Erde Erde Fernbedienungsleitung Fernbedien- ungsleitung Band Band Klemmenblock, Klemmenblock, Stromversorgungsseite Stromversorgungsseite Klemmenblock, Klemmenblock, Signalseite Signalseite Hauptsicherung Hauptsicherung © STULZ GmbH, Hamburg Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 163 Dann die 2 Befestigungsschrauben der Kondensatwanne und die 2 Schrauben der provisorischen Installationsplatte festziehen. Auch den Gummistopfen fest einsetzen. Provisorische Installationsplatte Kondensatwanne Die Schrauben Die Platte Die Schrauben ausbauen. herausziehen. lösen. © STULZ GmbH, Hamburg Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 164: Paneel Installieren
Keinen Zug auf das Paneel ausüben, wenn die Höhe des Innengeräts justiert wird, um eine unbeabsichtigte Verformung zu vermeiden. Anderenfalls kann sich das Paneel verformen oder das Einlassgitter schließt nicht oder die Komponenten des Mechanismus gegen Luftzug verformen sich. Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665 © STULZ GmbH, Hamburg...
Seite 165: Temperatur- Und Luftverteilung
Mitte des Luftauslasses unter den angegebenen Bedingungen.In der tatsächli- chen Installation können unter dem Einfluss von Lufttemperatur, Deckenhöhe, Betriebsbedingun- gen und Hindernissen Abweichungen gegenüber den typischen Werten auftreten. © STULZ GmbH, Hamburg Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 166 Innengeräte installieren Modelle FDT 40, 50 VH Kühlluftstrom: P-Hi Temperaturverteilung (°C) Pendellamellenposition 20° Geschwindigkeitsverteilung (m/sek) Heizluftstrom: P-Hi Temperaturverteilung (°C) Pendellamellenposition 60° Geschwindigkeitsverteilung (m/sek) Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 167 Innengeräte installieren Modelle FDT 60, 70 VH Kühlluftstrom: P-Hi Temperaturverteilung (°C) Pendellamellenposition 20° Geschwindigkeitsverteilung (m/sek) Heizluftstrom: P-Hi Temperaturverteilung (°C) Pendellamellenposition 60° Geschwindigkeitsverteilung (m/sek) Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 168 Innengeräte installieren Modelle FDT 100, 125, 140 VH Kühlluftstrom: P-Hi Temperaturverteilung (°C) Pendellamellenposition 20° Geschwindigkeitsverteilung (m/sek) Heizluftstrom: P-Hi Temperaturverteilung Pendellamellenposition (°C) 60° Geschwindigkeitsverteilung (m/sek) Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 169: Deckenkassetten Fdtc Vh Installieren
Den Betrieb nicht mit dem Schutzschalter steuern. Andernfalls können Stromschlag, Geräteausfälle und Funktionsstörungen die Folge sein. Andernfalls kann Feuer oder Wasseraustritt die Folge sein. Außerdem kann der Lüfter unvermittelt anlaufen und Verletzungen verursachen. Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 170 (Andernfalls können Kondensation und Undichtigkeiten auftreten.) Eine Einstellung der Luftstromrichtung ist von Öffnung zu Öffnung unabhängig möglich. Deckenfläche Lehre Lehre Deckenplatte Siehe das Benutzerhandbuch für Details. (In das Innengerät einsetzen.) (In das Innengerät einsetzen.) Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 171 Wenn die Dämmung nicht verstärkt wird, kann sich an der Oberfläche des Dämmungsmaterials Kondensat bilden oder Wasser abtropfen. 4. Kältemittel wird in das Innengerät gefüllt. Hinweise zur zusätzlichen Kältemittelfüllung für Innengerät und Leitung finden sich in der Installationsanleitung für das Außengerät. Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 172 Modelle für Gewerbeflächen Binder Die Schrauben lösen. Spezifikation Hauptsicherung Provisorische Binder Die Platte Installationsplatte Spezifikation Teile-Nr. herausziehen. der Kondensatwanne Erde Binder Klemmenblock, Binder Fernbedie- Klemmenblock, T3.15A L250V SSA564A149AF Stromversorgung Stromversorgungsseite Signalseite nungsleitung Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 173: Paneel Installieren
Eine Überschreitung dieses Abstands kann dieses Abstands kann zu einer zu einer Funktionsstörung usw. Funktionsstörung usw. führen. führen. T-Profil “ Deckenplatte Deckenfläche Lehre Lehre (In das Innengerät einsetzen.) (In das Innengerät einsetzen.) Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 174 Den Steckverbinder des Kabels des AirFlex-Motors (Kabelfarbe: blau, weiß) auf der Paneelseite mit dem Steckverbinder CnJ4 (20 P, weiß) des Kabels des AirFlex-Motors (Kabelfarbe: blau, weiß) auf der Geräteseite Einzelheiten zur Einstellung finden sich im Benutzerhandbuch, das mit der Fernbedienung geliefert wird. verbinden. Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 175: Frischlufteinlass (Installationsposition)
Detailzeichnung Frischlufteinlass Detailansicht Ausschnitt ■Kennlinie Frischluftzufuhrmenge und statischer Druck FDTC 25, 35, 40, 50, 60 VH Bei einem optionalen AU-Distanzstück Ein Satz Kanal- Zwei Sätze Kanal- Standard verbindungsstücke verbindungsstücke Zugeführter Außenluft-Volumenstrom [m³/min] Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 176: Anschlussmethode Für Geteilten Kanal
① Kanalwiderstand: Druckverlust durch einen flexiblen Kanal = 35 Pa (7 Pa/m x 5 m) ② Ausblaseinheit: Druckverlust durch eine Ausblaseinheit = 10 Pa ③ Externer statischer Druck bei 2,5 m³/min = 17 Pa (siehe Tabelle oben) ⇒Kompensationswert Stützventilator = ①+②-③ = 28 Pa Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 177: Temperatur- Und Luftverteilung
Modelle FDTC 40, 50 VH Kühlluftstrom: P-Hi Temperaturverteilung Schwenklamellenposition （℃） 2.7m 2.7m Geschwindigkeitsverteilung (m/sek) 2.7m 2.7m 2.7m 2.7m Heizluftstrom: P-Hi Temperaturverteilung Schwenklamellenposition （℃） 2.7m 2.7m 2.7m 2.7m 60° Geschwindigkeitsverteilung (m/sek) 2.7m 2.7m 2.7m 2.7m Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 178 0 6 . 0 3 . 0 3 . 0 3 . 0 3 . Heizluftstrom: P-Hi Temperaturverteilung Schwenklamellenposition （℃） 2.7m 2.7m 2.7m 2.7m 60° Geschwindigkeitsverteilung (m/sek) 2.7m 2.7m 2.7m 2.7m Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 179: Kanalgeräte Fdum Vh Installieren
Anmerkungen: (a) Es dürfen sich keine Hindernisse im Ausblasbereich des Ventilators befinden. Kältemittelleitungen, Kondensatleitungen und Verkabelung müssen so installiert werden, dass sie nicht in den markierten Bereich ragen. © STULZ GmbH, Hamburg Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 180: Position Der Verrohrung
Refrigerant gas pipe (For natural drainage) drain pipe connection VP20 (PVC pipe) Refrigerant liquid pipe Flüssigkeitsleitung (Freier Kondensatablauf) Saugleitung Anschluss Kondensatleitung VP20 (PVC Rohr) © STULZ GmbH, Hamburg Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665 ④Installation of indoor unit...
Seite 181 Bevor dem Verbinden des Kanals mit dem Einlassanschluss muss der Luftfilter (falls vorhanden) entfernt werden. ● Wenn der Einlassanschluss so angebracht wird, dass der Ansaugvorgang über die Unterseite ausgeführt wird, muss der Einlasskanalflansch mit der Bodenplatte getauscht werden. © STULZ GmbH, Hamburg Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 182 Dies ist unverzichtbar, um die Elektrik, den Motor und zu warten, sowie den Wärmetausch Ansauggitter Ansauggitter zu reinigen. (Lokal) (optional) Innengerät Ansauggitter Ansauggitter (Lokal) (optional) Deckenoberfläche © STULZ GmbH, Hamburg Ausblasöffnung Einlasskanal Ansaugöffnung (mit Luftfilter) Ausblaskanal Inspectionsöffnung Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 183 Frischlufte Achtung: ○ Isolieren Sie den Kanal , um vor ihn vor Taubildung Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665 ● Verwenden Sie neue Kältemittelleitungen. zu schützen. Wenn bereits existierende Rohrleitungen für R22 oder R407C wiederverwendet werden sollen, ist auf folgendes...
Seite 184: Elektrische Verkabelung
Das Innengerät steuert die Ventilatorgeschwindigkeit, um den eingestellten Luft- Siehe Kapitel „Ventilatorkennlinien“. Externe statische Pressung (Pa) Das Innengerät steuert die Ventilatorgeschwindigkeit, um den eingestellte Volumenstrom (Lo-Uhi) beizubehalten. Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665 NUAL SETTING Volumenstrom (Lo-Uhi) beizubehalten. Einstell-Nr.
Seite 185 • Wenn der Betriebsmodus während des „AUTO“-Modus geändert oder über die „ON/OFF“-Taste gestoppt wurde, wird der „AUTO“-Modus abgebrochen. • In solch einem Fall ist sicherzustellen, dass das „AUTOMATIC SETTING“ erneut durchgeführt wird. Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 186: Schaltflächen
Funktion geändert werden. Ⅲ Die Schaltfläche Bestät. drücken, um die neue Ad mit Kanal und Einstellfunktion Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665 Bei dieser Funktion ändern sich auch die Adressen der für den externen statischen...
Seite 187: Ventilatoreinheit Austauschen
Schrauben zweiter Einheit. und die zwei eingekreisten Schrauben. Schaltkasten Schrauben Seitenpaneel Schrauben 4) Entnehmen Sie die Ventilatoreinheit in Pfeilrichtiung. 2) Entnehmen Sie die Ventilatoreinheit in Pfeilrichtiung. © STULZ GmbH, Hamburg Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 188: Filter- Umrüst-Kit Installieren
Teilesatz (Schraube) small and medium-sized large model : 7pcs. Kleines und mittel- Großes Modell: großes Modell: 5 Stück model : 5pcs. 7 Stück 1 Stück 1 Stück Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665 © STULZ GmbH, Hamburg...
Seite 189 (**) When the unit is installed, (*) Im montierten Zustand befindet sich die Unterseite bottom side of the unit is des Geräts unten. located at the lower side. Bracket Beschlag PJZ012D076 © STULZ GmbH, Hamburg Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 190: Ventilatorkennlinien
Modell FDUM 60 VH Eigenschaften Ventilator (1) Eigenschaften Ventilator (2) Zulässiger Luftvolumenstrom Eingestellter E.S.P. stimmt mit wirklichem E.S.P. überein. P- Hi P- Hi Einstellung 40Pa P- Hi Einstellung 10Pa Lo,Me Luftvolumenstrom (m³/min) Luftvolumenstrom (m³/min) Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 191 Eigenschaften Ventilator (2) Eigenschaften Ventilator (1) Zulässiger Luftvolumenstrom Eingestellter E.S.P. stimmt mit wirklichem E.S.P. überein. P-Hi P-Hi P-Hi Einstellung 10Pa 32 33 34 35 36 37 38 39 40 Luftvolumenstrom (m³/min) Luftvolumenstrom (m³/min) Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 192 Eingestellter E.S.P. stimmt mit wirklichem E.S.P. überein. P-Hi P-Hi P-Hi 16 20 24 28 32 36 40 44 48 52 43 44 45 46 47 48 49 50 51 52 53 Luftvolumenstrom (m³/min) Luftvolumenstrom (m³/min) Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 193: Kanalgeräte Fdu Vh Installieren
Es dürfen sich keine Hindernisse im Ausblasbereich des Ventilators befinden. ○If the unit is n Kältemittelleitungen, Kondensatleitungen und Verkabelung müssen so installiert werden, dass sie nicht in den markierten Bereich ragen. Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 194: Position Der Befestigungsschrauben
Kondensatschlauch VP25 (PVC Rohr) Anschluss Kondensatschlauch Sauggasleitung VP20 (PVC Rohr) Sauggasleitung Flüssigkeitsleitung (natürlicher Abfluss) Anschluss Kondensatschlauch VP20 (PVC Rohr) Flüssigkeitsleitung (natürlicher Abfluss) 100-140 Kondensatleitung (Natural) Installation of indoor unit Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665 Anschluss Kondensatschlauch...
Seite 195: Position Der Aufhängungsbolzen
If the unit is not leveled, it may cause malfunctions or inoperation of the ﬂoat switch. zu reinigende Rückluftgitter einsetzen. 2. Ausblaskanal ● Einen rechteckigen Kanal zur Verbindung mit dem Gerät verwenden. Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 196 Suction duct Suction hole (marketed item) (marketed item) (with air ﬁlter) Inspection hole Deckenoberfläche Rückluftgitter Rückluftgitter (Zubehör) (vor Ort zu beschaffen) Rückluftkanal Zuluftanschluss Rückluftanschluss (handelsübliches Teil) (handelsübliches Teil) Zuluftkanal Inspektionsöffnung (mit Luftfilter) Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 197 Vibrationen auf den Luftkanal übertragen. so dass zwischen De- ckenzwischenraum und Luftausblasöffnung Vibrationsgeräusche auftreten können oder Vibratio- nen auf die Betondecke übertragen werden können. Immer für eine ausreichende Vibrationsdämpfung sorgen. Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 198: Anschluss Von Einlass- Und Auslasskanälen (Nur Fdu71-140Vh)
Luft in den Kältekreislauf gelangen und einen Überdruck bewirken, der schließlich zum Bersten ● der Leitung usw. führt. Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665 ●Die Kupferleitungen innen aufbewahren und beide Enden verschließen, bis sie hartgelötet werden,...
Seite 199 Wenn die Dämmung nicht verstärkt wird, kann sich an der Oberfläche des Dämmungsmaterials Kondensat bilden oder Wasser abtropfen. 4. Kältemittel wird in das Innengerät gefüllt. Hinweise zur zusätzlichen Kältemittelfüllung für Innengerät und Leitung finden sich in der Installationsanleitung für das Außengerät. Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 200: ⑥Kondensatleitung
1. Beim Hartlöten darauf achten, den Bereich um die Lötstelle mit nassen Handtüchern zu kühlen, damit keine Überhitzung auftritt. Verbindungsstück Verbindungsstück Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665 Gerät für Ø25 (bauseits) für Ø25 (bauseits) 2. Nach der Gasdichtigkeitsprüfung die Wärmedämmung (bauseits) an der Lötstelle des...
Seite 201: Kondensatleitung
Inbetriebnahme kontrollieren, dass das Wasser einwandfrei aus der Leitung abläuft. Ausreichend Platz für Inspektion und Wartung reservieren. Arbeitsverfahren Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665 1. Den mitgelieferten Kondensatschlauch (das Ende aus Weich-PVC) in das Ende des...
Seite 202 Der biegsame Kondensatschlauch soll eine kleine Ungenauigkeit bei der Montage des ● Geräts oder der Kondensatleitungen ausgleichen. Absichtliches Knicken oder Dehnen kann dazu führen, dass der biegsame Schlauch bricht und undicht wird Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 203: Kondensatleitung Isolieren
In order to avoid overﬂow, keep the horizontal pipe length and offset of the pipe within the limit shown in the ﬁgure below. ür 295-325 100 or less Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 204: Elektrische Verkabelung
① Push "◆" marked button(E.S.P. button). ② Select indoor unit No. by using button. ③ Select setting No. by using button and set E.S.P. by button. Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665 See detailed procedure in technical manual.
Seite 205: External Static Pressure Setting
. setting range can be changed to 10 – 200 Pa (E.S.P . setting No. 19).This should not be used when actual E.S.P . cannot be conﬁrmed, because the risk above omes higher. Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 206: Innengeräte Installieren
Schrauben 3) Entfernen Sie die zwei eingekreisten Schrauben. 4) Entnehmen Sie die Ventilatoreinheit in Pfeilrichtung. 3) Entfernen Sie die zwei eingekreisten Schrauben. 4) Entnehmen Sie die Ventilatoreinheit in Pfeilrichtung. Schrauben Schrauben Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 207: Ventilatorkennlinien
Bereich des zulässigen Luftvolumenstroms Der tatsächliche ESD entspricht der ESD-Einstellung. P-Hi Einstellung 200 Pa Einstellung 120 Pa P-Hi Einstellung 60 Pa P-Hi Einstellung 10 Pa P-Hi Luftvolumenstrom (m /min) Luftvolumenstrom (m /min) Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 208 Bereich des zulässigen Luftvolumenstroms Der tatsächliche ESD entspricht der ESD-Einstellung. P-Hi Einstellung 200 Pa Einstellung 120 Pa P-Hi Einstellung 60 Pa P-Hi Einstellung 10 Pa P-Hi Luftvolumenstrom (m /min) Luftvolumenstrom (m /min) Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 209 Bereich des zulässigen Luftvolumenstroms Der tatsächliche ESD entspricht der ESD-Einstellung. P-Hi Einstellung 200 Pa Einstellung 120 Pa P-Hi Einstellung 60 Pa P-Hi Einstellung 10 Pa P-Hi Luftvolumenstrom (m /min) Luftvolumenstrom (m /min) Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 210 Der tatsächliche ESD entspricht der ESD-Einstellung. P-Hi Einstellung 200 Pa Einstellung 120 Pa P-Hi Einstellung 60 Pa P-Hi Einstellung 10 Pa P-Hi 45 4850 44 45 51 52 Luftvolumenstrom (m /min) Luftvolumenstrom (m /min) Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 211: Wandgeräte Srk Installieren
Das Gerät keinesfalls in der Nähe von Bereichen installieren, in denen brennbare Gase aus- treten. Wenn sich Gase in der Umgebung des Geräts ansammeln, besteht Feuergefahr, was zu Sachschäden und Verletzungen führen kann. Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 212: Installationsplatte Montieren
Markierung für waagerechte Fläche Wandgeräte SRK-ZR-W Markierung für waagerechte Fläche 3. Das Bezugsloch ist die Mitte (bei der Installationsplatte für SRK-ZR-W ist das Bezugsloch rechts): Die Platte justieren und gerade ausrichten. Bezugs- loch Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 213: Bohrlöcher Herstellen, Hülse Befestigen
2. Die Hülse entsprechend der Wanddicke zuschneiden. Hülse oben Schrägring Hülse Dichtungskitt drehen und festziehen durchtrennen Dichtungsring Dichtungskitt außengeräte- Dicker der Wand + 1,5 cm innengeräte- außengeräte- installiert innengeräte- außengeräte- seitig seitig seitig seitig seitig Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 214: Elektrische Verkabelung
Verbindungsleitung Drahtende 10 mm Erdleiter – An jedem Kabel einen Ringkabelschuh befestigen. Die Größe des Ringkabelschuhs gemäß den Spezifikationen des Klemmenblocks und des Kabelquerschnitts auswählen. Ringkabelschuh 10 mm 10 mm Hülse Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 215 – Die Anschlussabdeckung anbringen. Wandgeräte SRK ZSX-W Die Schraube an der Anschluss- Klemmenblock abdeckung ist festgezogen Anschlussabdeckung Kabelklemme Sicherstellen, dass der Erdleiter gelb-grün gekennzeichnet und länger als die anderen Leiter ist Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 216: Rohrleitungen Und Kondensatschlauch Formen
Schraube Rohrleitungsführung nach rechts Rohrleitungsführung nach rechts Rohrleitungsführung nach links Rohrleitungsführung nach links Vorgehensweise 1. Die Leitungen unten festhalten und die Richtung fixieren, bevor die Leitung begradigt und geformt wird. Rohrleitungen Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 217: Verfahren Zum Auswechseln Des Kondensatschlauchs
5 cm satschlauchs befindet angegeben gungen sich im Wasser sich in der Ablaufrinne 3. Wasser in die Kondensatwanne unter dem Wärmetauscher füllen. Sicherstellen, dass das Wasser nach außen abgeleitet wird. Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 218: Innengerät An Installationsplatte Montieren
- Die Einrastvorrichtung des Innengeräts nach unten ziehen (rechte und linke Seite). Bei Gerätemodellen SRK ZS-W und SRK ZR-W: - Das Innengerät an den markierten Stellen nach oben drücken und leicht nach vorne ziehen. Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 219: Arbeiten An Der Kältemittelleitung
Wir empfehlen die Verwendung von Bördelwerkzeugen, die speziell für R32 oder R410A vor- gesehen sind. Herkömmliche Bördelwerkzeuge können jedoch ebenfalls verwendet werden. Bei Verwendung herkömmlicher Bördelwerkzeuge die Abmessung des Überstands B mit Hilfe einer Kontrollschablone anpassen. Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 220: Kältemittelleitung Herstellen
Sachschaden durch austretendes Kondensat. Es besteht die Gefahr, dass sich im Kühlbetrieb durch eine unzureichende Dämmung Kondensat (Wasser) bildet. Kondensat kann austreten oder aus dem Gerät tropfen und Haushaltsgegenstän- de beschädigen. Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 221: Abschließende Arbeiten
4. Die Serviceabdeckung sicher montieren. Wenn die Serviceabdeckung nicht ordnungsgemäß montiert wird, ist es möglich, dass Wasser in das Gerät gelangt und eine Funktionsstörung oder den Ausfall des Geräts bewirkt. Rohrbaugruppe Schraube Klemme Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 222: Lufteintrittspaneel Öffnen, Schließen, Ein- Und Ausbauen
Schraube Seitenpaneel (L) Seitenpaneel Sperre Sperre Seiten- Seitenpaneel (L) Boden- paneel paneel Schraube (Frontpaneel) Vorgehensweise 1. Die 2 Schrauben entfernen. 2. Die 3 Sperren entfernen. Daraufhin lässt sich das Frontpaneel abnehmen. Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 223: Frontpaneel Einbauen
Beim Anschließen der Schnittstelle die Zusatzplatine mit dem Kabelsatz aus der Ad- apterplatine SC-BIKN-E (optional erhältlich) sicher an der entsprechenden Klemme anschlie- ßen. Den Kabelsatz mit der im Lieferumfang der SC-BIKN-E enthaltenen Klemme und Schraube am Schaltkasten des Innengeräts befestigen. Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 224: Pump-Down-Betrieb Vorbereiten
Aus Umweltschutzgründen in den Pump-down-Betrieb schalten, wenn das Gerät an einen ande- ren Ort transportiert oder entsorgt wird. Im Pump-down-Betrieb wird das Kältemittel aus dem Innengerät zum Außengerät geleitet, bevor die Kältemittelleitungen vom Gerät entfernt werden. Beim Pump-down-Betrieb ist ein Zwangskühlbetrieb erforderlich. Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 225: Zwangskühlbetrieb Starten
Der Betrieb beginnt. Nähere Einzelheiten zum Pump-down-Betrieb siehe Kapitel „11.1.11 Pump-down-Betrieb starten“ auf Seite 237. 10.5.16 Inbetriebnahme Inbetriebnahme anhand des Inbetriebnahmeprotokolls durchführen (siehe Kapitel „16.2 Inbetrieb- nahmeprotokoll“ auf Seite 473). Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 226: Innengeräte Installieren
※Damit das Kondensat ordnungsgemäß abﬂießen kann, Rückwärtige Abdeckung Kondensatleitung das Gerät mit Gefälle zum Kondensataustritt installieren. Rückwärtiger Ausschnitte umgekehrtes Gefälle vorsehen.) Austritt VORSICHT: Das Gefälle nicht umkehren, es besteht Leckagegefahr. Wand Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 227 Werden das kabelgebundene Kit/Infrarot-Kit zusammen verwendet, müssen die Slaves und die Fernbedienung eingestellt werden. Wenn die Leitung oben austritt. Die abgenommene obere Abdeckung beschneiden und nicht an der rückwärtigen Abdeckung, sondern am Rückpaneel installieren. Durchtrennen Entfernen Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 228 Einstellung gedrückt wird, endet die Betriebsart, und das Display kehrt zur ursprünglichen Anzeige zurück. Die noch nicht abgeschlossenen Einstellungen werden aufgehoben. Wenn mehrere Fernbedienungen angeschlossen sind, ist die Einstellung der Schwenklamel- le nicht über die Slave-Fernbedienung möglich. Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 229: Außengeräte Installieren
Maßnahmen erforderlich: Vorgehensweise Bei einem Standort mit starken Winden: ● Das Außengerät so positionieren, dass die Auslassseite zur Wand zeigt. Wind- richtung Wind- richtung über 500 mm Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 230: Bei Einem Standort Mit Schneeansammlung
Beschädigung des Außengeräts durch Verschließen der zusätzlichen Kondensatablassöff- nung. Sicherstellen, dass die zusätzliche Kondensatablassöffnung immer geöffnet ist ● (siehe folgende Abbildungen). Keine Dichtungshülse in die zusätzliche Kondensatablassöffnung montieren. ● SRC40, 60ZSX-W1, SRC50ZSX-W2 Zusätzliche Kondensatablassöffnung offen halten. Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 231: Außengerät Aufstellen
15 mm von der Bodenfläche hervorstehen. Maueranker (4 x M10–12) Mehr als 200 mm Sicherstellen, dass nach Durch- führung der Leitungsarbeiten der 510 mm 313 mm Abstand mehr als 100 mm beträgt. Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 232: Installation Vorbereiten
Sicherstellen, dass das Rohr als Rundrohr ausgelegt ist (nahtloses Rohr aus phosphordeso- xidiertem Kupfer ICS 23.040.15, ICS 77.150.30). Hinweis Wenn das bestehende Kältemittelleitungssystem weiterverwendet wird, nach Kapitel „11.1.10 Verwendung der bestehenden Leitung“ auf Seite 236 verfahren. Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 233: Leitungsarbeiten
Kontrollschablone anpassen. Überstand B Außendurchmesser, Kupferrohr A 0–0,4 R32 oder R410A herkömmlich ¼‘‘ (Ø 6) ⅜‘‘ (Ø 10) 13,2 0–0,5 1,0–1,5 ½‘‘ (Ø 12) 16,6 ⅝‘‘ (Ø 16) 19,7 Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 234: Evakuierung
¼'' (Ø 6) 14–18 ⅜'' (Ø 10) 34–42 ½'' (Ø 12) 49–61 ⅝‘‘ (Ø 16) 68–82 11.1.8 Evakuierung Verbundmanometer Manometer Messverteiler Griff Lo Griff Hi Flüssigkeits-Serviceventil Ventilkappe Sauggas-Serviceventil Vakuumpumpe Serviceventil Füllschlauch Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 235: Kältemittel Einfüllen
11.1.9 Kältemittel einfüllen Hinweis ● Ein längerer Gerätebetrieb ohne ausreichende Kältemittelmenge führt zu einer Funktionsstö- rung. ● Keinesfalls mehr als die maximale Kältemittelmenge einfüllen. Andernfalls treten Funktions- störungen des Außengeräts auf. Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 236: Vorgehensweise
Wärmedämmung ist an der Sauggas- und Flüssigkeits- leitung erforderlich) Reparatur NEIN Die gelockerten Rohrführungen reparieren Sitzen die Rohrführungen fest? Reparatur Das bestehende Leitungssystem kann nicht Das bestehende Leitungssystem kann wieder- wiederverwendet werden. Neues Leitungssystem verwendet werden einbauen Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 237: Pump-Down-Betrieb Starten
Sicherstellen, dass ein allstromsensitiver FI-Schalter Typ B und eine Sicherung mit geeigneter ● Leistung installiert werden. Die Sicherung muss alle Pole mit Überstrom unterbrechen. ● Wir empfehlen den Einsatz eines Reparaturschalters. Der Reparaturschalter muss gemäß EN 60204–1 in der Aus-Stellung abschließbar sein. Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 238: Überstrom
30 mm 10 mm 10 mm 10 mm mind. 40 mm mind. 40 mm mind. 40 mm mind. 40 mm mind. 40 mm mind. 40 mm Erdleiter Erdleiter Erdleiter Erdleiter Erdleiter Erdleiter Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 239: Wärmedämmung Und Kondensationsschutz Vornehmen
VORSICHT Verletzungsgefahr durch heiße Rohraußenflächen. Durch unzureichende Wärmedämmfähigkeit ist es möglich, dass die Außenfläche des Rohrs im Heizbetrieb hohe Temperaturen erreicht. ● Kältemittelleitungen ausreichend dämmen, um Kabelschäden und Verletzungen vorzubeu- gen. Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 240 So positionieren, dass der Schlitzbereich nach oben weist Hinweis An Standorten, an denen die relative Luftfeuchtigkeit 70 % übersteigt, die Flüssigkeitsleitung und die Sauggasleitung mit mindestens 20 mm dicker Wärmedämmung versehen. Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 241: Befestigung Der Kältemittelleitung
Serviceabdeckung ordnungsgemäß montieren. 4. Die Serviceabdeckung sicher montieren. Wenn die Serviceabdeckung nicht ordnungsgemäß montiert wird, ist es möglich, dass Wasser in das Gerät gelangt und eine Funktionsstörung oder den Ausfall des Geräts bewirkt. Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 242: Fdc Vnx-W
Außengeräte installieren 11.2 FDC VNX-W Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 243 Außengeräte installieren Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 244 Außengeräte installieren Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 245 Außengeräte installieren Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 246 Außengeräte installieren Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 247 Außengeräte installieren Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 248 Außengeräte installieren Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 249 Außengeräte installieren Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 250 Außengeräte installieren Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 251: Außengerät-Installation
'17 • PAC-T-268 Außengeräte installieren 10.4 Außengerät-Installation Modelle FDC100-140VNA, 100-140VSA 11.3 FDC VNA-W/VSA-W Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 252 Außengeräte installieren Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 253 Außengeräte installieren Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 254 Außengeräte installieren Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 255 Außengeräte installieren Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 256 Außengeräte installieren Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 257 Außengeräte installieren Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 258 Außengeräte installieren Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 259 Außengeräte installieren Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 260: Fdc200-280Vsa-W
'17 • PAC-T-268 Außengeräte installieren .10.4 Außengerät-Installation Modelle FDC100-140VNA, 100-140VSA 11.4 FDC200-280VSA-W Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 261 Außengeräte installieren Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 262 Außengeräte installieren Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 263 Außengeräte installieren Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 264 Außengeräte installieren Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 265 Außengeräte installieren Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 266 Außengeräte installieren Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 267 Außengeräte installieren Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 268 Außengeräte installieren Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 269: Zubehörrohr Installieren
(bauseitig 400 mm oder mehr) (bauseitig 192,5-202,5 mm) Rohrwinkel bauseitig Rohrleitung hier anlöten Rohrleitung hier Gerades Rohr Anschlussbeispiel Anschlussbeispiel anlöten (bauseitig 105 mm oder mehr) der Kältemittelleitung der Kältemittelleitung （Vorwärtsverbindung ）（Vorwärtsverbindung ） Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 270 Gerades Rohr （bauseitig zu stellen, Rohrwinkel, 370mm o. mehr） bauseitig zu stellen Anschlussbeispiel Anschlussbeispiel der Rohrleitung hier Kältemittelleitung Kältemittel leitung－ anlöten (Ausrichtung rechts) （Ausrichtung rückwärts） - 110 - Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 271: Kältemittelberechnung
Wenn die Leitungslänge kürzer als 3m ist, muss die Füllmenge um 1kg reduziert werden. S-Klima empfiehlt, für die Kältemittelberechnung den Kältemittelrechner aus unserer App zu verwenden. Hinweis zur Hauptleitungslänge: Die Hauptleitungslänge entspricht der Länge der Flüssigkeitsleitung vom Außengerät bis zum 1. Verteiler.
Seite 272: Nachfüllmengen
Le = 40 m Nachfüllmenge = 0,44 kg FDC250VSA-W: Gesamtfüllmenge = 5,1 kg + 0,44 kg= 5,54 kg Nachfüllmenge = 0,44 kg FDC280VSA-W: Gesamtfüllmenge = 5,6 kg + 0,44 kg = 6,04 Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 273 Le = Länge Ø10 mm × 0,52 Le = (30 m + 9 m +9 m) × 0,52 Le = 24,96 m Nachfüllmenge = 0 kg FDC200VSA-W: Gesamtfüllmenge = 4,3 kg + 0 kg = 4,3 kg Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 274 Gesamtfüllmenge: 4,3 kg + 2,11 kg = 6,41 kg FDC250VSA-W: Die Nachfüllmenge beträgt 1,31 kg Gesamtfüllmenge: 5,1 kg + 1,31 kg = 6,41 kg FDC280VSA-W: Die Nachfüllmenge beträgt 1,31 kg Gesamtfüllmenge: 5,6 kg + 1,31 kg = 6,91 kg Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 275 FDC200VSA-W: Gesamtfüllmenge: 4,3 kg + 3,65 kg = 7,95 kg Die Nachfüllmenge beträgt 2,85 kg FDC250VSA-W: Gesamtfüllmenge: 5,1 kg + 2,85 kg = 7,95 kg FDC280VSA-W: Maximale Gesamtleitungslänge überschritten (siehe Einsatzgrenzen). Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 276: Elektrische Verkabelung Zwischen Außen- Und Innengerät
(b) Dreiphasige Modelle (a) Einphasige Modelle Sicherung Sicherung Außengerät FI-Schalter Innengerät Innengerät FI-Schalter Außengerät NIEDERSPANNUNG NIEDERSPANNUNG Verbindungs- Verbindungs- leitungen leitungen Fernbedienung Fernbedienung Sicherstellen, dass maximal zwei Fernbedienungen am selben XY-Bus angeschlossen sind. Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 277: Verdrahtungsbeispiel Parallelbetrieb
Elektrische Verkabelung zwischen Außen- und Innengerät 12.2 Verdrahtungsbeispiel Parallelbetrieb 12.3 Verdrahtungsbeispiel Simultansplit-Betrieb Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 278: Fernbedienungen Und Präsenzmelder Installieren
OFF : Kundenspezifisch Verwendung mehrerer Geräte Empfänger Master/ hküche. ON : Master OFF : Slave Slave-Einstellung Summer ON : Gültig OFF : Ungültig Autom. Neustart ON : Gültig OFF : Ungültig Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 279: Einstellung Ändern
Ein Eckpaneel an der Kältemittelleitungsseite entfernen. ➃ Die drei Schrauben entfernen und die Abdeckung (als schattierte Fläche dargestellt) des Schaltkastens der Klimaanlage abnehmen. Kältemittelleitungen Kondensatleitung Technisches Handbuch Service Innengeräte KX DE / 12-2017 /1000734 Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 280 Das Kabel mit der Klemme so befestigen, dass es die Kante des Schaltkastenblechs nicht berührt. ➆ Den Deckel des Schaltkastens mit den 3 entfernten Schrauben wieder einsetzen. Klemmenblock im Schaltkasten des Innengeräts DE / 12-2017 /1000734 Technisches Handbuch Service Innengeräte KX Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 281: Infrarot-Fernbedienung
Der Summer am Empfänger für die Fernbedienungssignale gibt zwei Signaltöne ab und die LED blinkt vier Mal in 2-Sekunden-Intervallen. Technisches Handbuch Service Innengeräte KX DE / 12-2017 /1000734 ➄ ➄ Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665 Empfänger...
Seite 282: Fernbedienungen Und Präsenzmelder Installieren
Empfänger für die Fernbedienungssignale LED: OFF Helligkeit LED Infrarotempfänger: Helligkeit niedrig Helligkeit LED Infrarotempfänger: Aus * Siehe technische Daten. *Siehe technische Daten DE / 12-2017 /1000734 Technisches Handbuch Service Innengeräte KX ➄ Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665 Empfänger (Fortsetzung)
Seite 283 Abstand von einem Meter zum Empfänger kein Beleuchtungskörper installiert ist) Deckenfläche Empfangsbereich für das Signal 2 m 1 m 3 m 4 m Technisches Handbuch Service Innengeräte KX DE / 12-2017 /1000734 Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 284: Erklärung Des 2-Stelligen Displays
5. Wenn Fehlermeldungen vorliegen, werden diese Fehlermeldungen angezeigt. 6. Fehlermeldungen können durch einen Stopp-Befehl über die Infrarot-Fernbedienung bei gleichzeitigem Drücken des Reserveschalters gelöscht werden. PJF012D035 DE / 12-2017 /1000734 Technisches Handbuch Service Innengeräte KX Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 285: Rcn-Tc-5Aw-E3 Für Deckenkassetten Fdtc Vh
• Das Gerät nicht an einem Ort verwenden, an dem es feucht werden kann, beispielsweise in einer Waschküche. Andernfalls können Stromschläge, Feuer oder Geräteausfälle die Folge sein. • Das Gerät keinesfalls mit feuchten Händen bedienen. Andernfalls besteht Stromschlaggefahr. Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 286: Vorbereitung Der Installation
Die Standardeinstellung ist umrahmt dargestellt. Verhindert Interferenz bei Verwendung mehrerer Geräte ON: Normal OFF: Fernbedienung Empfänger Master/Slave-Einstellung ON: Master OFF: Slave Summer ON: Gültig OFF: Ungültig Autom. Neustart ON: Gültig OFF: Ungültig Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 287 Den Eckdeckel auf der Seite der Kältemittelleitung ausbauen. Ž Die Schrauben (2 Stück) am Schaltkasten des Geräts lösen. Den Deckel des Schaltkastens in Pfeilrichtung schieben und entfernen. ③ Schieben ④ ② Kondensatleitung Kältemittelleitung Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 288: Installation Des Empfängers
Platine Halterung (Blech) (Einsetzen) Befestigungsschraube für die Halterung ② ③ Installation der Halterung (Blech) ④ ⑤ Haken Kabel (Kommunikation) ⑦ ⑥ Kabel (Empfänger) ⑧ ⑨ ⑩ An 4 Stellen abschneiden Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 289: Batterien Einsetzen
Ž Mit den Auswahltasten ▲ und ▼ die Einstellung ändern. Die Taste SET drücken. Der Summer am Signalempfänger der Fernbedienung gibt zwei Signaltöne aus, und die LED-Lampe blinkt viermal in 2-Sekunden-Intervallen. Ž Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 290 Empfänger für die Fernbedienungssignale LED: OFF Helligkeit LED Infrarotempfänger: Helligkeit niedrig Helligkeit LED Infrarotempfänger: Aus * Siehe technische Daten. *Siehe technische Daten DE / 12-2017 /1000734 Technisches Handbuch Service Innengeräte KX ➄ Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665 Empfänger (Fortsetzung)
Seite 291: Modelle Für Gewerbeflächen
1. Standard-Empfangsbereich für das Signal [Bedingung] Beleuchtungsstärke am Empfänger: 300 Lux (Entspricht einem normalen Büroraum, in dem in einem Abstand von 1 m zum Empfänger kein Beleuchtungskörper installiert ist.) Deckenfläche Empfangsbereich für das Signal Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 292: Erklärung Des Zweistelligen Displays
Wenn keine Fehlermeldungen vorliegen, werden die Adressen aller angeschlossenen Geräte angezeigt. Wenn Fehlermeldungen vorliegen, werden diese Fehlermeldungen angezeigt. Fehlermeldungen können durch einen Stopp-Befehl über die Infrarot-Fernbedienung bei gleichzeitigem Drücken des Reserveschalters gelöscht werden. Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 293: Rcn-Kit4-E2 Für Kanalgeräte Fdum Vh Und Fdu Vh
Platte abnehmen. In einer Innengerätegruppe können maximal DE / 12-2017 /1000734 Technisches Handbuch Service Innengeräte KX Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665 2. Die Einstellung über den Schalter auf der Platine ändern. zwei Empfänger oder Kabel-Fernbedienungen (B) I...
Seite 294: Einstellung Vor Ort
OFF : Ungültig Rahmen dargestellt. Technisches Handbuch Service Innengeräte KX DE / 12-2017 /1000734  Empfänger installieren (Fortsetzung) Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665  Den Steckverbinder an der Rückseite aus der Öffnung der unteren Gehäusehälfte herausnehmen...
Seite 295: Verkabelung Des Empfängers
Decke befestigen. (Die übrigen vier Bohrungen werden nicht Gehäuse-  verwendet.) Das Kabel mit dem Steckverbinder an das Kabel der hälfte Untere oberen Gehäusehälfte anschließen. Anschluss Öffnung Gehäusehälfte DE / 12-2017 /1000734 Technisches Handbuch Service Innengeräte KX Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 296 2. Den Schaltdraht im Batteriefach mit einer Zange durchschneiden. 3. Die Batterien einlegen und den Deckel an der Rückseite anbringen. Schneiden bere ehäuse- lfte Technisches Handbuch Service Innengeräte KX DE / 12-2017 /1000734   Empfänger (Fortsetzung) Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 297 2. Den Schaltdraht im Batteriefach mit einer Zange durchschneiden. 3. Die Batterien einlegen und den Deckel an der Rückseite anbringen. Schneiden DE / 12-2017 /1000734 Technisches Handbuch Service Innengeräte KX Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665   Empfänger (Fortsetzung)
Seite 298 SW2 auf der Platine des Innengeräts von [0] bis bis 2,5 mm² × 600m bis 2,5 mm² × 600 m [F] einstellen, wobei Doppelzuweisungen unzulässig sind. Technisches Handbuch Service Innengeräte KX DE / 12-2017 /1000734 Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665  Empfänger (Fortsetzung)
Seite 299 Empfänger, wenn die Fernbedienung in einer Höhe von 1 m bei einer Deckenhöhe von 2,4 m betrieben wird. Wird die Beleuchtungsstärke verdoppelt, reduziert sich der Bereich auf zwei Drittel. DE / 12-2017 /1000734 Technisches Handbuch Service Innengeräte KX Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 300: Erklärung Des 6-Stelligen Displays
5. Wenn Fehlermeldungen vorliegen, werden diese Fehlermeldungen angezeigt. 6. Fehlermeldungen können durch einen Stopp-Befehl von der Infrarot-Fernbedienung bei gleichzeitigem Drücken eben des Reserveschalters gelöscht werden. PJZ012D112 Technisches Handbuch Service Innengeräte KX DE / 12-2017 /1000734 Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 301: Infrarotfernbedienung Für Wandgeräte Srk
Taste ALLERGEN CLEAR* Dieser Schalter ändert die Richtung des Luftflusses Diese Taste wählt den ALLERGEN-CLEAR-Betrieb aus. (auf/ab). Taste 3D AUTO* Taste SILENT Diese Taste wählt den 3D-AUTO-Betrieb. Dieser Taste wählt den SILENT-Betrieb aus. Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 302 Dieser Schalter wählt die Anpassung der Anzeige- helligkeit, des SELF CLEAN-Betriebs, der Ventilator- steuerung Heizen bei Thermo-OFF, des PRE- SET-Betriebs, der Einstellung der WLAN-Verbindung und der Einstellung der WLAN-Kommunikation. * Entfällt bei den Fernbedienungen SRF und SRR. Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 303: Halterung Für Die Infrarotfernbedienung Montieren
● lung. ● Bei Spannungsausfall wird die Zeitschaltuhr gelöscht. Zeitschaltuhr zurücksetzen. Wird die Drahtbrücke (J1/JA1) durchtrennt, ist die Funktion Automatischer Wiederanlauf ● nach Spannungsausfall deaktiviert (siehe Abbildungen unten zur Drahtbrücke J1/JA1). Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 304: Klimaanlagen In Demselben Raum Installieren
Gerät jeweils nur mit 1 Infrarotfernbedienung gesteuert wird. Auf eine Infrarotfernbedienung einstellen Vorgehensweise 1. Die Abdeckung zur Seite schieben und entfernen. Die Batterien entnehmen. 2. Die Drahtbrücke neben der Batterie mit einem Seitenschneider durchtrennen. Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 305 3. Kontrollieren, dass das Innengerät den Summton zur Empfangsbestätigung ausgibt. Da das Signal ca. 6 Sekunden nach Drücken der Taste [ACL] gesendet wird, die Infrarotfernbedie- nung einige Zeit auf das Innengerät richten. Hinweis Wenn kein Summton ertönt, die Vorgehensweise wiederholen. Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 306: Rcn-E-E3 Für Deckenunterbaugeräte Fde
Das Gerät nicht an einem Ort verwenden, an dem es feucht werden kann, beispielsweise in einer Waschküche. Andernfalls können Stromschläge, Feuer oder Geräteausfälle die Folge sein. Das Gerät keinesfalls mit feuchten Händen bedienen. Andernfalls besteht Stromschlaggefahr. Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 307: Vorbereitung Der Installation
Die Standardeinstellung ist in einem Rahmen dargestellt. Verhindert Interferenz bei Verwendung ON: Normal OFF: Kundenspezifisch mehrerer Geräte ON: Master Empfänger Master/Slave-Einstellung OFF: Slave ON: Gültig Summer OFF: Ungültig ON: Gültig Autom. Neustart OFF: Ungültig Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 308: Empfänger Installieren
Richtung des Empfängers kontrollieren und am Paneel befestigen. VORSICHT: Die Steckverbinder vor der Installation des Empfängers anschließen. Wenn sie nach der Installation des Empfängers angeschlossen werden, muss das Paneel ausgebaut werden. Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 309: Anschluss Des Kabels Für Den Schaltkasten
Diese Installation ist bei Innengeräten, bei denen das Kabel bereits zwischen dem Klemmen- block für die Signalleitung und dem Empfänger angeschlossen ist, nicht erforderlich. Kabel vom Empfänger Klemmenblock Signalleitung X: Weiß CnL (3P, weiß) Y: Schwarz Angebrachtes Kabel Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 310: Infrarot-Fernbedienung
Ž Mit den Auswahltasten die Einstellung ändern. Die Taste SET drücken. Ž Der Summer am Signalempfänger der Fernbedienung gibt zwei Signaltöne aus, und die LED-Lampe blinkt viermal in 2-Sekunden-Intervallen. Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 311 Fernbedienungen und Präsenzmelder installieren '18 • PAC-DB-290 Infrarotfernbedienung (Fortsetzung) 2. Details zur Einstellung Die folgenden Funktionen können eingestellt werden. * Siehe technische Daten. Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 312: Steuerung Mehrerer Innengeräte Mit Einer Fernbedienung
Innengerätenummern einstellen. Doppelzuweisungen sind unzulässig. Master/Slave-Einstellung bei Verwendung mehrerer Fernbedienungen In einer Innengerätegruppe können maximal zwei Empfänger installiert werden. Innengerät Fernbedienungsleitung Schalter Einstellung Funktion (ungepolt) Master Slave Empfänger Empfänger SW1[Master] SW1[Slave] Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 313 4. Wenn keine Fehlermeldungen angezeigt werden, erscheinen die Adressen für alle angeschlossenen Geräte. 5. Wenn Fehlermeldungen vorliegen, werden diese Fehlermeldungen angezeigt. 6. Fehlermeldungen können durch einen Stopp-Befehl über die Infrarotfernbedienung bei gleichzeitigem Drücken des Reserveschalters gelöscht werden. Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 314: Kabelfernbedienung Rc-E5
3. Das Kabel der Fernbedienung lässt sich nach oben links oder oben mittig herausziehen. Den dünnwandigen Bereich am oberen Rand der unteren Gehäusehälfte der Fernbedienung mit einer Zange oder einem Messer ausschneiden. Die Grate mit einer Feile oder einem ähnli- chen Werkzeug beseitigen. Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 315: Informationen Zur Installation Und Verdrahtung Der Fernbedienung
● der nachstehenden Tabelle verwenden. ● Es ist möglich, bis zu 16 Innengeräte an eine Fernbedienung anzuschließen. Pro Fernbedienungsbus maximal 2 Fernbedienungen anschließen: eine als Master, eine als ● Slave konfiguriert. Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 316: Anzeige Bei Angelegter Spannungsversorgung
Nummer zur Bezeichnung der Fernbedienungssoftware, nicht um einen Fehlercode: Wenn die Kommunikation zwischen Fernbedienung und Innengerät eine halbe Stunde lang nicht gelingt, erscheint die nachstehend abgebildete Anzeige zur Überprüfung der Verdrahtung des Innen- und Außengeräts. Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 317: Bereich Der Eingestellten Temperatur
Bei Einstellung des unteren Grenzwertes: In den anderen Betriebsarten außer Heizen kann kein Wert unterhalb der Untergrenze eingestellt werden. 2. Die Fernbedienungsfunktion TEMP RANGE SET in der Betriebsart Funktionseinstellung ist auf NO INDN CHANGE eingestellt. Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 318: Oberen Und Unteren Grenzwert Einstellen (Siehe Auch "13.7.4 Funktionsübersicht" Auf Seite 329, Kapitel 4.2.3 "Einstellung Temperaturbereich" Für Die Einstellung Bei Rc-Ex3A)
2. Tasten [SET] und [MODE] gleichzeitig für 3 s drücken. 3. Auswahl der Funktion im Menü. 4. Curser-Tasten ▼▲ verwenden. Nicht mit den Temperaturtasten verwechseln. FUNCTION und I/U FUNCTION wählen. Mit [SET] bestätigen. 5. Zwischen Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 319: Funktionen Der Fernbedienung Einstellen
Tasten [SET] und [MODE] gleichzeitig für 3 s drücken. Auswahl der Funktion im Menü. Curser-Tasten ▼▲ verwenden. Nicht mit den Temperaturtasten verwechseln. FUNCTION und I/U FUNCTION wählen. Mit [SET] bestätigen. Zwischen Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 320: Einstellbare Funktionen Der Fernbedienung
LO LIMIT SET untere Grenzwerteinstellung ______°C ● I/U FAN in Verbindung mit Innengeräte-Funktion (I/U FUNCTION) ‚02‘ FAN SPEED SET abgleichen. Werkseinstellung Pendellamelle immer in Verbindung mit Innengeräte-Funktion (I/U FUNCTION) ‚04‘-POSITION abgleichen. Automatische Funktion Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 321: Kabelfernbedienung Rc-Ex3A
● Den Kabelanschluss per Hand festziehen (max. 0,7 Nm) ● Wenn der Kabelanschluss mit einem elektrischen Schraubendreher angezogen wird, kann er brechen oder sich verformen. 下ケース配線穴 Kabeldurchführung an unterer Gehäusehälfte  Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 322 Die Fernbedienungskabel (X, Y) weisen keine Polarität auf. Die Kabel so befestigen, dass sie um die rauben an der oberen Gehäusehälfte der Fernbedienung verlaufen. 4. Die obere Gehäusehälfte vorsichtig befestigen, um die Kabel der Fernbedienung nicht zu- sammenzudrücken. 下ケース配線穴 Kabeldurchführung an unterer Gehäusehälfte Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 323: Verkabelung Auf Putz (Kabelaustritt Oben Mitte Oder Oben Links An Der Fernbedienung)
Master-/Slave-Fernbedienung konfigurieren Maximal 2 Fernbedienungen können für ein Innengerät oder eine Gerätegruppe verwendet wer- den. Eine Fernbedienung dient als Master-Fernbedienung, die andere als Slave-Fernbedienung. Für Master- und Slave-Fernbedienungen gelten unterschiedliche Betriebsbereiche. Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 324: Fernbedienungsbetrieb
○ Grundeinstellungen Freigabe/Verriegelung ○ ○ Timer AG schallgedämpft Betrieb ○ Temperaturbereich ○ Temperaturschritte ○ ○ Solltemperatur Anzeige Fernbed. Display-Einstellung ○ ○ ○ ○ Administrator Passwort ändern Einstellung Funktion F1/F2 ○ ○ Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 325 Fehler-Betriebsdaten Reset Prüfintervall ○ ○ ○ IG-Geräteeinstellungen speichern ○ IG-Adresse löschen ○ ○ CPU Reset Spezialeinstellungen ○ Werkseinstellung ○ ○ Touch Panel Kalibrierung ○ IG-Kapazitätsanzeige ○: möglich X: nicht möglich/mit Einschränkung Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 326: Verbindung Mit Einem Pc
[F1] und [F2] in der Eingabemaske für das Administratorpasswort 5 Sekunden lang gleich- zeitig gedrückt werden. Das Servicepasswort lautet 9999. Es kann nicht geändert werden. ● Bei Eingabe des Administratorpassworts wird auch das Servicepasswort akzeptiert. Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 327: Geräteübersicht
Stopp-Taste und mit F1 und F2 ausgeführt werden. Hinweis ● PC direkt anschließen. Einen PC nicht gleichzeitig mit anderen USB-Geräten anschließen. ● Keinen Hub etc. verwenden. ● Einzelheiten im Benutzerhandbuch nachschlagen. Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 328: Touch-Display-Beschreibung
Ventilators Soll-Temp. Wenn die Filtermel- Bei Einstellung von Bei Einstellung des Bei Einstellung des Freigabe/Sperren dung erscheint Wochen-Timers max. Leistungsbe- grenzungs-Timers (Peak-Cut) Zur Änderung der Sprache der Kabel- fernbedienung Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 329: Funktionsübersicht
Fernbedienungen und Präsenzmelder installieren 13.7.4 Funktionsübersicht Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 330 Fernbedienungen und Präsenzmelder installieren Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 331 Fernbedienungen und Präsenzmelder installieren Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 332 Fernbedienungen und Präsenzmelder installieren Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 333 Fernbedienungen und Präsenzmelder installieren Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 334 Fernbedienungen und Präsenzmelder installieren Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 335 Fernbedienungen und Präsenzmelder installieren Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 336 Fernbedienungen und Präsenzmelder installieren Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 337 Fernbedienungen und Präsenzmelder installieren Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 338 Fernbedienungen und Präsenzmelder installieren Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 339 Fernbedienungen und Präsenzmelder installieren Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 340 Fernbedienungen und Präsenzmelder installieren Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 341: Adapterplatine Sc-Bikn-E
SW2-2 SW2-4 Jahreskühlfunktion: Kabelfernbedie- nung: deaktivieren deaktivieren*** ** Werkseinstellung *** siehe Kapitel „Bei Innengeräten mit der Endung -VH kann der CNT-Kontakt individuell eingestellt werden. Es“ auf Seite 414. Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 342: Kabelfernbedienung Anschließen Mit Adapterplatine Sc-Bikn-E Für Srk Und Srr
Einstellungen, nicht korrekt funktionieren. Bei bestimmten Funktionen ist es möglich, dass die Display-Anzeige nicht mit der tatsächlich ● ausgeführten Funktion übereinstimmt. 2. Zusatzplatine und Fernbedienung miteinander verbinden. 3. Verbindungskabel mit Kabelbindern befestigen. Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 343: Anschlusskabel Des Innengeräts Mit Adapterplatine Sc-Bikn-E Verbinden
Orte in der Nähe von Heizvorrichtungen. ● Orte mit hoher Luftfeuchtigkeit. ● Flächen, die so heiß oder kalt werden, dass Kondensation entsteht. ● Orte, die direktem Ölnebel oder Dampf ausgesetzt sind. ● Unebene Flächen. Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 344: Adapterplatine Sc-Adna-E Anschließen
Vorgehensweise 1. Den DIP-Schalter SW2-2 (Werkseinstellung: ON) auf der Schnittstellenplatine auf ON stellen. 2. Die SC-BIKN-E mit der SC-ADNA-E verbinden. SC-BIKN-E SC-ADNA-E Klemmen- Klemmen- block für block für SC-ADNA-E SC-BIKN-E Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 345: Adapterplatine Sc-Adna-E
Signalleitung (max. Länge) max. 1000 m max. 1000 m * Maximal 1500 m für 0,75 mm² und maximal 1000 m für 1,0 mm². Keinesfalls 2,0 mm² verwenden. Andernfalls können Fehler auftreten. Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 346: Dip-Schalter-Einstellungen
4. Die Master-/Slave-Fernbedienungen mit dem Schiebeschalter auf der Fernbedienungsplatine konfigurieren. 5. Mit dem Adressen-Drehschalter auf der Innengeräteplatine die Adressen 0 bis F konfigurie- ren, wenn das Innengerät über mehrere Fernbedienungen gesteuert wird. Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 347: Basiskonfiguration
SL1N-E sind nicht verfügbar (Betriebs- SC-ADNA-E Netzwerk- art kann nicht umgeschaltet werden). Infrarot-Schnittstelle Infrarot- option Fernbedienung Infrarot- Netzwerk- Infrarot- Fernbedienung option Fernbedienung Netzwerk- option Infrarot- Fernbedienung Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 348: Sc-Adna-E Installieren
Wenn die Platine außerhalb des Innengeräts installiert wird, die Metallabdeckung anbringen. lbinder Wenn die Platine an der Rückseite der Fernbedienung installiert wird, diese direkt an der unteren Gehäusehälfte der Fernbedienung anbringen. Sicherstellen, dass ein einwandfreier PE-Anschluss vorhanden ist. Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 349: Segment-Display
Fehlerhafte Kommunikationsschaltung der – Fernbedienung blinkt Adressenüberschneidung für die SC-ADNA-E und die mit blinkt viermal dem Superlink-Netzwerk verbundenen Innengeräte Anzahl der angeschlossenen Geräte übersteigt die Spezifi- blinkt kation für die Steuerung mehrerer Innengeräte Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 350: Installation Präsenzmelder Installationsanleitung Bewegungssensor Kit
Innengerät mhi_kx_ig_th_service_1217_de.indb 171 11.12.2017 15:05:38 Der Präsenzmelder kann anstelle eines Eckdeckels am Paneel installiert werden. Mit d DE / 12-2017 /1000734 Technisches Handbuch Service Innengeräte KX Kabe Erfassungsbereich Infra Infra Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665 Innengerät...
Seite 351: Präsenzmelder Installieren
2 Schrauben für den Steuerungsdeckel lösen. (Die Schrauben müssen nicht entfernt werden.) ⑤ Den Steuerungsdeckel herausziehen, ö nen und entfernen. Kondensatleitung Kältemittelleitungen Technisches Handbuch Service Innengeräte KX DE / 12-2017 /1000734 Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665 PJF012D036_EN.indd 1...
Seite 352: Installation Des Präsenzmelders
Das Einstellungsverfahren ist in der Anleitung für die jeweilige Fernbedienung beschrieben. Anmerkung: Mit den folgenden oder älteren Modellen der Fernbedienung ist die Einstellung nicht möglich: Kabel-Fernbedienung: RC-EX1A, RC-E5, RCH-E3 Infrarot-Fernbedienung: RCN-E1R DE / 12-2017 /1000734 Technisches Handbuch Service Innengeräte KX Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 353: Lb-Tc-5W-E Für Deckenkassetten Fdtc Vh
Die Installationsmethode für die Klimaanlage selbst ist in der im Lieferumfang enthaltenen Installationsanleitung beschrieben. Installationsanleitung beschrieben. Zubehör Zubehör Sicherstellen, dass alle Komponenten im Paket enthalten sind. Sicherstellen, dass alle Komponenten im Paket enthalten sind. Bewegungs- Bewegungs- sensor sensor Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 354: Fernbedienungen Und Präsenzmelder Installieren
③ Die Schrauben (2 Stück) am Schaltkasten des Geräts lösen. (Die Schrauben müssen nicht entfernt werden.) ④ Den Deckel des Schaltkastens in Pfeilrichtung schieben und entfernen. ③ Schieben ② ④ Kondensatleitung Kältemittelleitungen Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 355 ⑤ Den Bewegungssensor gemäß der Installationsanleitung für das Paneel am Paneel montieren. ⑥ Den Deckel des Schaltkastens anbringen (darauf achten, dass keine Kabel gequetscht werden) und mit 2 Schrauben befestigen. ① An 4 Stellen ② abschneiden Haken Haken ③ ④ Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 356: Bewegungssensor Einstellen
Halten Sie den FUNCTION SETTING-Schalter gedrückt und drücken Sie die ① ② gewünschte der unter Punkt 2. aufgeführten Tasten. Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665 ② ③ RCN-E2 Ändern Sie die Einstellung mit den Auswahltasten ▲ und ▼.
Seite 357 Betrieb wieder auf, sobald der Präsenzmelder Bewegungen erkennt. Wenn der Präsenzmelder innerhalb von 12 Stunden nach Unterbrechung des Betriebs, keine Bewegung erkennt, wird das Gerät ausgeschaltet. ※ Der Verdichter schaltet unabhängig von der eingestellten Solltermperatur ab. Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 358: Lb-Kit2 Für Kanalgeräte Fdum Vh Und Fdu Vh
• Zwar lässt sich der Bewegungssensor an der Wand anbringen, eine Deckeninstallation wird jedoch empfohlen. • Bei Wandinstallation beträgt der Erkennungsabstand nach vorne etwa 5 m, bei Abdeckung eines Winkels von ca. 100 Grad. Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 359: Erkennungsbereich
(A) Direkte Installation mit Schrauben an der Decken- fläche, Kabel in Deckenzwischenraum. (B) Direkte Installation mit Schrauben an der Decken- fläche, Kabel im Raum. (C) Installation mit Schaltkasten (bauseits) Position der Bohrung für das Relais-Kabel und der Montagelöcher. Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 360 Seitliche Schraube am Bewegungssensor ausbauen und obere Gehäusehälfte in Pfeilrichtung verschieben. (Wie ② in Option (A)) ② Das Kabel des Bewegungssensors zur Seite führen. Am dünneren Teil der oberen Gehäusehälfte ein Stück herausschneiden. Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665 Untere Gehäusehälfte Dünnerer Teil...
Seite 361 Durchführung des Kabels Schaltkasten Schaltkasten Position der Löcher für den Schaltkasten und der Montagelöcher. Durchführungsrohr Relais-Kabel (bauseits) (bauseits) Wand Kontermutter (bauseits ) Schaltkasten (bauseits) Durchführung Schaltkasten Mit Dichtungskitt (bauseits) (bauseits) abdichten Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 362: Kabelanschluss Im Schaltkasten Des Innengeräts
Abdeckung des Schaltkastens vom Innengerät abnehmen. ③ CnL-Stecker (3P, schwarz) an der Elektronik-Platine einstecken. CnL-Stecker (3P, schwarz) Drähte Weiß Weiß derselben Farbe Schwarz Schwarz verbinden Relais-Kabel Befestigtes Kabel (bauseits vorbereiten) zum Bewegungssensor <1> Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665 - 5 -...
Seite 363 Relais-Kabel Befestigtes Kabel (bauseits vorbereiten) CnV2-Stecker zum Bewegungs- (4P, schwarz) sensor <2> <FDT> <FDTC> CnL-Stecker (3P, schwarz) <FDK> <Alle anderen Innengeräte> CNG-Stecker (4P, blau) CnL-Stecker (3P, schwarz) CNV2-Stecker (4P, schwarz) Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 364: Lb-E Für Deckenunterbaugeräte Fde Vh
• Den separaten Bewegungssensor verwenden, wenn die Aktivität einer Person auch erkannt werden soll, wenn der Erkennungs- bereich nicht den Bereich abdeckt, in dem die Person tätig ist. • Den separaten Bewegungssensor verwenden, wenn sowohl Infrarotfernbedienung als auch Bewegungssensor genutzt werden. Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665 Der Bewegun Die Funktion d...
Seite 365 Die Fu Bewegungssensor Die Vo Hinwe Erkennungsbereich Deckenfläche Wandfläche Boden- fläche φA φB Höhe der Decke h (m) Erkennungsbereich A (m) Erkennungsbereich φ A (m) Erkennungsbereich B (m) Erkennungsbereich φ B (m) Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 366: Bewegungssensor Installieren (Vor Der Installation Des Geräts)
CnG-Stecker (4P, blau) an der Platine einstecken. ④ CnV2-Stecker (4P, schwarz) an der Platine einstecken. Kabel anschließen Befestigtes Kabel (3P, weiß) zum Innengerät CnG-Stecker CnV2-Stecker Stecker (3P, weiß) Clips Clip (4P, blau) (4P, schwarz) Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 367 Die Vorgehensweise zur Einstellung ist in der Anleitung für die jeweilige Fernbedienung beschrieben. Hinweis: Mit den folgenden oder älteren Modellen der Fernbedienung ist die Einstellung nicht möglich. Kabelfernbedienung: RC-EX1A, RC-E5, RCH-E3 Infrarotfernbedienung: RCN-E1R Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 368: Service
1. Zu niedriger Druck von 0,087 MPa oder niedriger wird für eine Dauer von mindestens 5 s ermittelt. 1.1 Rote LED: Dauerleuchten, Grüne LED: Blinken, Fernbedienung: Anzeige stoppt. 1.2 Ein Neustart ist möglich, wenn der Druck 0,087 MPa übersteigt. Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 369 Durch den Wechsel in den Pump-down-Betrieb wird die Kommunikation mit dem Innengerät un- terbrochen. Am Innengerät und auf der Fernbedienung wird die Fehlermeldung „Transmission error E5“ angezeigt. Dies ist völlig normal. Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 370: Kälteschema
(φ 9.52) (Flare connecting) (Flare connecting) Strainer Strainer Strainer Strainer Strainer Strainer Strainer Strainer Electronic Electronic Electronic Electronic expansion valve expansion valve expansion valve expansion valve (heating)(EEVH) (heating)(EEVH) (cooling)(EEVC) (cooling)(EEVC) Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665 Receiver Receiver...
Seite 371: Außengerät
Expansionsventil Expansionsventil Sub-cooling coil (Kühlen)(EEVC) (Heize EEVH) Sammler Liquid line Strainer Strainer Strainer Strainer Service valve (Flare connecting) Liquid Electronic Electronic branch pipe expansion valve expansion valve (heating)(EEVH) (cooling)(EEVC) (φ9.52) Receiver Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 372: Elektrische Schaltpläne
'19 • PAC-DB-306 Service 1.3 Elektrische Schaltpläne (1) Innengeräte 14.3 Schaltpläne Deckenkassette FDT 71 VH, 100 VH, 125 VH, 140 VH 14.3.1 Deckenkassetten FDT40-140VH PJF000Z554 Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 373: Deckenkassetten Fdtc40-60Vh
'18 • PAC-DB-282 Service 1.3 Schaltpläne (1) Innengeräte 14.3.2 Deckenkassetten FDTC40-60VH Modelle FDTC 40 VG, 50 VG, 60 VG PJF000Z503 Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 374: Kanalgeräte Fdum40, 50Vh
'19 • PAC-DB-319 Service 14.3.3 Kanalgeräte FDUM40, 50VH Kanalgerät FDUM 40 VH, 50 VH Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 375: Kanalgeräte Fdum60, 71Vh
Service Kanalgerät FDUM 60 VH, 71 VH 14.3.4 Kanalgeräte FDUM60, 71VH Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 376: Kanalgeräte Fdum100, 125, 140Vh
Service 14.3.5 Kanalgeräte FDUM100, 125, 140VH Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 377: Kanalgeräte Fdu71Vh
Service 14.3.6 Kanalgeräte FDU71VH Model FDU 71 VH Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 378: Kanalgeräte Fdu100, 125, 140Vh
Service 14.3.7 Kanalgeräte FDU100, 125, 140VH Kanalgerät FDU 100 VH, 125 VH, 140 VH Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 379: Kanalgeräte Fdu200-280Vh
'21 • PAC-SM-383D Service (C) Duct connected-High static pressure type (FDU) Models FDU200VH, 250VH, 280VH 14.3.8 Kanalgeräte FDU200-280VH Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 380: Wandgeräte Srk50, 60Zsx-W
Service 14.3.9 Wandgeräte SRK50, 60ZSX-W Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 381: Electrical Wiring
3. ELECTRICAL WIRING Service (1) Indoor units Models SRK63ZR-W, 71ZR-W, 80ZR-W 14.3.10 Wandgeräte SRK71, 100ZR-W RWA000Z417 Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 382: Deckenunterbaugeräte Fde40-140Vh
Service Deckenunterbaugerät FDE 40 VH, 50 VH, 60 VH, 71 VH, 100 VH, 125 VH, 140 VH 14.3.11 Deckenunterbaugeräte FDE40-140VH Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 383: Außengeräte Src40-60Zsx-W
Service 14.3.12 Außengeräte SRC40-60ZSX-W Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 384: Außengeräte Fdc71Vnx-W
Service 14.3.13 Außengeräte FDC71VNX-W Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 385: Außengeräte Fdc100-140Vna-W
Service 14.3.14 Außengeräte FDC100-140VNA-W Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 386: Außengeräte Fdc100-140Vsa-W
Service 14.3.15 Außengeräte FDC100-140VSA-W Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 387: Außengeräte Fdc200-280Vsa-W
'21 • PAC-SM-383D Service (2) Outdoor units Models FDC200VSA-W, 250VSA-W, 280VSA-W 14.3.16 Außengeräte FDC200-280VSA-W Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665 PCB004Z471...
Seite 388: Austausch Der Platinen
CNT (blau) CNWR (weiß) CNI (blau) CNJ1 (weiß) CNJ2 (grau) CNA (rot) CNB (schwarz) CNP (grün) CNK2 (schwarz) CNK1 (weiß) Teilenummer Mitgelieferter Brückenstecker Drossel Ausführung mit Drossel Abb. 2 Ausführung ohne Drossel Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 389: Deckenkassetten Fdtc Vh
CNZ (weiß） CNJ (weiß） Externer Schalter Pendellamellenmotor Teilenummer CNJ1 (Weiß) LED2 (Grün) CNJ2 (Grau) CNA (Rot) CNB (Schwarz) CNP (Grün) CNK2 (Schwarz) CNK1 (Weiß) 263□□ CNW4 (blau） Hauptplatine CNW3 (rot） Hauptplatine Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665 CNG（blau）...
Seite 390: Kanalgeräte Fdum Vh
Leistungseinstellung Funktionseinstellung Funktionseinstellung CNN (gelb） Thermistor (Wärmetauscher) CNH (schwarz） CNTA (blau） CNI (blau） CNB (weiß） LED3 CNG (blau） CNV2 (schwarz） Thermistor Externer Schwimmer- Fern- Bewegungssensor Bewegungssensor (rot) schalter bedienung Eingang (Rückluft) Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 391 CNW1 (weiß） Hauptplatine Hauptplatine • Modelle FDUM60VH, 71VH1, 100VH, 125VH, 140VH FDUM60-140VH CNW0（weiß） CNM1 (weiß） CNM2 (schwarz） Lüftermotor 1 Klemmenblock Lüftermotor 2 CNW3 (weiß） Klemmenblock CNW1 (weiß） Hauptplatine Teilenummer CNWR (weiß） Drossel Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 392: Kanalgeräte Fdu Vh
Leistungseinstellung Funktionseinstellung Funktionseinstellung CNN (gelb） Thermistor (Wärmetauscher) CNH (schwarz） CNTA (blau） CNI (blau） CNB (weiß） LED3 CNG (blau） CNV2 (schwarz） Thermistor Externer Schwimmer- Fern- Bewegungssensor Bewegungssensor (rot) schalter bedienung Eingang (Rückluft) Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 393 ⑤. Den Anschluss (Pfeil A) des Kabels „E2“, der unter ① entfernt wurde, wieder festschrauben. ii) Hauptplatine Die Installation der Teile weicht in Abhängigkeit vom Platinentyp ab. • Modelle FDU200VH, 250VH, 280VH T4 (gelb） Teilenummer Drossel Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 394 (Empfohlenes Anzugsdrehmoment für den Leistungstransistor: 0,59–0,78 N·m) ② Steuerplatine Ventilatormotor Die Installation der Teile weicht in Abhängigkeit vom Platinentyp ab. Teilenummer CNFM (weiß） Ventilatormotor CNM (weiß） Motorleistung Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 395: Deckenunterbaugeräte Fde Vh
Leistungseinstellung Funktionseinstellung Funktionseinstellung CNN (gelb） Thermistor (Wärmetauscher) CNH (schwarz） CNTA (blau） CNI (blau） CNB (weiß） LED3 CNG (blau） CNV2 (schwarz） Thermistor Externer Schwimmer- Fern- Bewegungssensor Bewegungssensor (rot) schalter bedienung Eingang (Rückluft) Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 396: Hauptplatine
Die Installation der Teile weicht in Abhängigkeit vom Platinentyp ab. • Modelle FDE50-140VH, FDUM50VH CNW3（weiß） CNM1 (weiß） CNW0（weiß） • Modelle FDE50-140VH, FDUM50VH Klemmenblock Lüftermotor Klemmenblock Teilenummer CNW3（weiß） CNM1 (weiß） CNW0（weiß） Klemmenblock Lüftermotor Klemmenblock Teilenummer CNW1 (weiß） Hauptplatine CNW1 (weiß） Hauptplatine Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 397: Außengeräte Src Zsx-W
③ S.IN R.IN ④ CNFAN CNTH CN20S CNEEV 1 2 3 4 ◆ Überprüfung des TH1 TH2 TH3 elektronischen Expansionsventils ◆Überprüfung des Sensorwiderstands ◆Überprüfung des Außengeräte-Lüftermotors Stecker entfernen und Widerstand messen. Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 398: Überprüfung Des Elektronischen Expansionsventils Als Separate Komponente
Lüftermotor defekt. Messung des Lüftermotorwiderstands (Braun – Blau) 20 MΩ oder höher Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665 DC 308-336 V Hinweise (1) Den Lüftermotor ausbauen und ohne angelegte Spannung durchmessen. DC 15 V Messpunkt Normaler Widerstand (2) Wenn der Messwert unter dem Wert für den normalen Motorbetrieb liegt,...
Seite 399: Außengerät Fdc71Vnx-W
CNDRM CNG1 CNW2 CNI1 Abb. 2 Position des Anschlusses Vorhandensein und Form der Elektrokom- Teile-Nr. ponenten können in Abhängigkeit vom Modell variieren. Abb. 1 Anordnung der Teile Steckverbinder sind komplett eingesteckt Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 400 Modell variieren. vom Modell variieren. *( ) zeigt die Kabelsatzfarbe an. *( ) zeigt die Kabelsatzfarbe an. Abb.1 Anordnung der Teile auf der Inverterplatine Abb.1 Anordnung der Teile auf der Inverterplatine Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 401 Abb. 3 Positionen, in denen Kabelsatzbänder und Schrauben entfernt werden Kabelsatzclip Vorhandensein und Form der Elektro- komponenten können in Abhängigkeit Öffnung für die Installation des Kabelsatzclips vom Modell variieren. Abb. 4 Befestigung des Kabelsatzes am Kabelsatzclip Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 402: Außengeräte Fdc Vna-W
Daraufhin die Befestigungsschrauben (3 Positionen) entfernen, wie in Abb. 3 dargestellt. Siehe Rückseite für Austausch und Installation. Nach dem Ausbau der Hauptplatine die Wärmeleitfolie vorsichtig von der Kupferplatte abziehen. Oberes Paneel Hinteres Paneel Service-Paneel Abb. 1 Außengerät - Gesamtansicht Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 403 Abb. 2 Anordnung der Teile auf der Hauptplatine sowie der Spannungsmesspunkte lation. Hauptplatine Aluminiumblock Schrauben (3 Positionen) VORSICHT Hochdruck in der Kältemittelleitung. Entsprechende Sicherheitsausrüstung ist erforderlich. Kupferplatte Abb. 3 Außengerät - Seitenansicht Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 404: Austausch
Trennschicht Neue Hauptplatine Trennschicht Kriterien beim Aufkleben Kriterien beim Aufkleben Wärmeleitfolie Wärmeleitfolie Aluminiumblock Klebende Seite Nicht klebende Seite Abb. 5 Aufkleben der Wärmeleitfolie - Detailansicht Aluminiumblock Klebende Seite Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665 Nicht klebende Seite...
Seite 405 2,0±0,1 Nm Hauptplatine mit Wärmeleitfolie Abb. 7 Installation der Hauptplatine Zubehör Kontrollieren, ob die folgenden Zubehörteile im Lieferumfang enthalten sind (mit Ausnahme dieser Anleitung). Kabelsatzclip Wärmeleitfolie X 1 Hauptplatine X 1 Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 406: Außengeräte Fdc100-140Vsa-W
Daraufhin die Befestigungsschrauben (3 Positionen) entfernen, wie in Abb. 3 dargestellt. Siehe Rückseite für Austausch und Installation. Nach dem Ausbau der Hauptplatine die Wärmeleitfolie vorsichtig von der Kupferplatte abziehen. Oberes Paneel Hinteres Paneel Service-Paneel Abb. 1 Außengerät - Gesamtansicht Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 407 Abb. 2 Anordnung der Teile auf der Hauptplatine sowie der Spannungsmesspunkte tallation. Hauptplatine Aluminiumblock Schrauben (3 Positionen) VORSICHT Hochdruck in der Kältemittelleitung. Kupferplatte Entsprechende Sicherheitsausrüstung ist erforderlich. Abb. 3 Außengerät - Seitenansicht Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 408 Wärmeleitfolie Nicht klebende Seite Nicht klebende Seite Kriterien beim Aufkleben Kriterien beim Aufkleben Klebende Seite Klebende Seite Abb. 5 Aufkleben der Wärmeleitfolie - Detailansicht Abb. 5 Aufkleben der Wärmeleitfolie - Detailansicht Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 409 (3 Positionen) 2,0±0,1 Nm Hauptplatine mit Wärmeleitfolie Abb. 6 Installation der Hauptplatine Zubehör Kontrollieren, ob die folgenden Zubehörteile im Lieferumfang enthalten sind (mit Ausnahme dieser Anleitung). Hauptplatine X 1 Wärmeleitfolie X 1 Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 410: Außengerät Fdc200-280Vsa-W
Anschluss 4) LED1 Teile-Nr. Abb. 2 Vergrößerte Ansicht der Steckverbinder sind LED2 Anordnung der Teile Abb. 1 Anordnung der Teile komplett eingesteckt LED1 Steckverbinder sind Abb. 1 Anordnung der Teile komplett eingesteckt Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 411 Steckverbinder sind Teile-Nr. komplett eingesteckt Steckverbinder sind Teile-Nr. komplett eingesteckt Abb. 1 Anordnung der Teile auf der Inverterplatine Abb. 1 Anordnung der Teile auf der Inverterplatine Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665 – 54 – – 54 –...
Seite 412 (Die Kabel aus dem Kabelsatz, die an „U“ und „W“ befestigt werden sollen, zunächst durch IC21 und 22 und dann mit Schrauben in die entsprechenden Bohrungen führen.) (Snubber-Kondensator mit „P“ und „N“ verbinden.) Abb. 5 Installationsverfahren für Leistungstransistor Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665 – 55 –...
Seite 413: Weitere Innengerätefunktionen
** Die DIP-Schalter SW2-1 und SW2-3 befinden sich auf der Adapterplatine SC-BIKN-E. Bei Innengeräten, bei den sich der CNT-Kon- takt auf der Innengeräteplatine befindet, können die Einstellungen vom SW2-1 und SW2-3 über die Kabelfernbedienung vorgenommen werden. Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 414: Cnt-Kontakt Individualisieren
Solltemperatur wird im Kühl-/Heizbetrieb um +2/-2 °C verändert. 5 Verschiebung der Solltemperatur 6 Zwangsausschaltung Gerät geht in Zwangsausschaltung Thermostat. Thermostat 7 Temporärer Stopp Siehe [(22) Eingang Temporärer Stopp] 8 Silent-Betrieb Silent-Betrieb des Außengeräts wird aktiviert. Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 415: Betriebssperre Und -Freigabe Cnt-Kontakt
Nur „PEGELEINGANG“ ist als externes Eingangssignal zulässig. Wenn jedoch die Innengeräte-Funktionsein- stellung „Pegeleingang (werkseitige Standardeinstellung)“ oder „Impulseingang“ von der Funktion für „Externer Eingang“ der Kabelfernbedienung ausgewählt wird, ändert sich der Betriebsstatus wie folgt. Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 416 Betriebs- CnTA③ Betriebsfreigabe freigabe Betriebs- Einstellung Betriebsfrei- sperre gabe/-sperre Betriebs- Betriebsfreigabe freigabe Zone Betriebsfreigabe/ Betriebs- (※) -sperre sperre (※) Die Betriebssperrzone wird durch die OR-Auswertung zwischen CnT-Betriebssperrzone und CnTA-Be- triebssperrzone festgelegt. Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 417: Kühl- Und Heizbetrieb Cnt-Kontakt
Wenn der externe Eingang von „OPEN“ in „CLOSED“ geändert wird, wird die Betriebsart umgeschaltet (Kühlbetrieb → Heizbetrieb oder Heizbetrieb → Kühlbetrieb). (d) Wird das Signal für die Auswahl des Kühl-/Heizbetriebs über den externen Eingang übertra- gen, wird die Betriebsart an die Fernbedienung weitergeleitet. Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 418: Auswahl Der Externen Eingangsfunktion Für Kühl-/Heizbetrieb
Diese Einstellung wird nur wirksam, wenn das Eingangssignal von OFF auf ON geändert und „temporärer Stopp/Normalbetrieb“ umgeschaltet wird. CnT-6- oder CnTA- Eingangssignal Temporärer Stopp Temporärer Stopp Zone Normalbetrieb/ Normal Normal Temporärer Stopp Istbetrieb Temporärer Stopp Temporärer Stopp Fernbedienung Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 419: Jahreskühlfunktion Auswählen (Nur Srk)
Wenn der Außenlufttemperatursensor (TH2 (Tho-A)) eine Temperatur unter 5 °C misst, wird ● die Ventilatorstufe auf die Ventilatorstufe 8 umgeschaltet. Wenn der Außenlufttemperatursensor (TH2 (Tho-A)) eine Temperatur über 7 °C misst, wird ● die Ventilatorstufe auf die eingestellte Ventilatorstufe umgeschaltet. Außentemperatur (°C) Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 420: Steuerungsinhalt Off
Ventilatorstufe auf die Ventilatorstufe 9 umgeschaltet. Wenn der Außenlufttemperatursensor (TH2 (Tho-A)) eine Temperatur über 17 °C misst, wird ● Außentemperatur ( C) die Ventilatorstufe auf die eingestellte Ventilatorstufe umgeschaltet. Außentemperatur ( C) Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 421: Klappen- Und Lamellensteuerung (Nur Srk)
60° ca. 70° Lamelle ● – Mit jedem Drücken der Taste [L/R] (AIR FLOW LEFT/RIGHT) ändert sich der Modus wie folgt: (Lamelle fest) (pendelt) (mittig konzentriert) (weit) – Winkel der Lamelle Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 422: Auto-Betrieb
Innentemp. – Solltemp. ≤ 5 °C Innentemp. – Solltemp. > 5 °C Kühlen Ventilatorstufe wird automatisch High-Power-Betrieb angepasst Solltemp. – Innentemp. ≤ 5 °C Solltemp. – Innentemp. > 5 °C Heizen Ventilatorstufe wird automatisch High-Power-Betrieb angepasst Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 423: Minuten Lang Wird Die Luftstromrichtung Wie Folgt Gesteuert
Solltemp. – Innentemp. ≤ 2 °C Solltemp. – Innentemp. ≤ 5 °C Innentemp. > 5 °C Heizen Steuerung gem. 4. wird Steuerung kehrt in Modus 2. Steuerung kehrt in Modus 1. fortgesetzt zurück zurück Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 424: Kühlbetrieb Sperren (Nur Bei Gerätemodellen Srk-Zs-W/Srk-Zsx-W)
Air f low direction can be adjusted with by AIR FLOW (UP/DOWN) and (LEFT/RIGHT) button on the wireless remote control. (a) Flap Every time when you press the AIR FLOW (Flap stopped) (Swing) Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 425 Angle of Flap from Horizontal Remote control display Approx. 5° Approx. 20° Approx. 35° Approx. 50° Approx. 70° COOL , DRY, FAN Approx. 20° Approx. 35° Approx. 45° Approx. 60° Approx. 70° HEAT (b) Louver Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 426: Energiesparmodus (Nur Bei Gerätemodellen Srk-Zsx-W)
15 ºC Aktivität hohe menschliche Betriebsart: Kühlen/Heizen/Entfeuchten hoch Aktivität Wärmequelle und Bewegung gering normal hoch keine keine menschliche keine 33 ºC Aktivität Kühlen/ Entfeuchten Solltemperatur Heizen 15 ºC Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 427: Automatische Abschaltfunktion (Nur Bei Gerätemodellen Srk-Zsx-W)
Wenn die Betriebsarten SLEEP TIMER, OFF TIMER und ON TIMER/OFF TIMER eingestellt ● sind, ist die AUTO-OFF-Funktion deaktiviert. Wenn der Betrieb durch ON TIMER gestartet wird, wird die AUTO-OFF-Funktion ● nicht aktiviert. Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 428: Dip-Schalter
Immer OFF SW7-4 Reserviert Immer OFF Service SW8-1 Frostschutzsteuerung ungültig JSL1 Superlink-Busterminal-Einsatz normal*/Ersatz *Standardeinstellung Technisches Handbuch FDS-Serie R32 | Ausgabe 25-03-2021 | 1224597 Nur FDE Schalter Beschreibung Werkseinstellung Bemerkung SW7-3 Reserviert Immer ON SW8-4 Einstellung ext. statische Pressung OFF= 80-150 Pa ON = max.
Seite 429 OFF lassen Schalter Beschreibung Werkseinstellung Bemerkung SW8-2 Reserviert in OFF lassen SW8-3 Reserviert in OFF lassen Technisches Handbuch FDS-Serie R32 | Ausgabe 25-03-2021 | 1224597 Pump-Down-Betrieb normal*/Pump-Down normal * Werkseinstellung Inverterplatine einstellen* 71 VNX Schalter 1-phasige Modelle JSW10-1 JSW10-2...
Seite 430: Wärmetauscher-Temperaturfühler, Rückluft-Temperaturfühler Für Alle Modelle
Steuerung normal externer Steuerung notwendig) Schalter Beschreibung Werkseinstellung Bemerkung Technisches Handbuch FDS-Serie R32 | Ausgabe 25-03-2021 | 1224597 Silent Mode aktivieren SW7-3 normal*/Silent Mode normal (geräuschreduzierter Betrieb) Werkseinstellung SW4-4 ist nur bei R32 der manuelle Abtaubetrieb. Ansonsten ist der Schalter reserviert.
Seite 431: Steuerungsplatine
SW7-3 (geräuschreduzierter normal Mode* Betrieb) Tabelle: Funktion SW1 einstellen SW4-1 Funktion SW1 Bemerkung Pump-Down-Betrieb Verdichterlaufzeit zurücksetzen Zurücksetzen nach Verdichtertausch Tabelle: Außengeräteauswahl JSW1-1 - JSW1-4 Schalter FDC200 FDC250 FDC280 JSW1-1 JSW1-2 JSW1-3 Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 432: Widerstandscharakteristiken
Anmerkung: (1) Der Widerstand bei -6 ˚C beträgt 22,5 kΩ. Temperature (°C) Temperature (°C) Fernbedienungs-Temperaturfühler Für alle Modelle Temperatur (°C) Widerstand (kΩ) Temperatur (°C) Widerstand (kΩ) Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665 Technisches Handbuch FDS-Serie R32 | Ausgabe 25-03-2021 | 1224597...
Seite 433: Außenluft-Temperaturfühler Außengerät
Modelle 40 - 71 Modelle 100 - 250 Temperatur-Widerstands-Charakteristik Temperatur-Widerstands-Charakteristik 100 120 140 160 Temperatur (˚C) Temperatur (˚C) Modelle 100 - 250 Temperatur-Widerstands-Charakteristik Technisches Handbuch FDS-Serie R32 | Ausgabe 25-03-2021 | 1224597 Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 434: Status- Und Fehleranzeigen
Netzanzeige Anzeige des Fehlercodes an der Fernbedienung (durch Betätigung der Inspektionstaste) sowie an und einge- Technisches Handbuch FDS-Serie R32 | Ausgabe 25-03-2021 | 1224597 Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665 schaltet: den Inspektionsanzeigelampen und den normalen Anzeigelampen auf den Platinen der Innen-/Außen- Bei Fehler: Zeigt E1 - E99 oder Leerstelle in Abhängigkeit von der Art des Fehlers...
Seite 435: Fehlerdiagnose
· Fehler an Steuerungsplatine für Außengerät · Kompressor CN11 oder CN12 weist gelöstes oder gebroche- · Fehler an Inverterplatine nes Kabel zwischen Anschlüssen auf. · Fehler an Steuerungsplatine für Außengerät · Fehler an Inverterplatine Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 436: Status- Und Fehleranzeige
Dreimaliges Blinken (0,25 s ein und 0,25 s aus) GELB Störung (Check) Dauerblinken (0,5 s ein und 0,5 s aus) GELB Filteranzeige Dauerblinken (2 s ein und 1 s aus) GELB Timerbetrieb Dauerleuchten GELB Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 437: Fehlercodes
3. Bei Kommunikationsfehler zwischen Innen- und Außengerät: Siehe 3. Bei Kommunikationsfehler zwischen Innen- und Außengerät: Siehe Fehlercode E05. Fehlercode E05. 4. Kabel für Fernbedienungsbus und Abschirmung prüfen. © STULZ GmbH, Hamburg Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 438 ○ Komponenten prüfen: RC-EX3A: [Menü > Service-Einstellung > Service & Wartung > externer Wärmetauscher, (Service-Passwort eingeben) > Betriebsdaten > Innengerät wählen Lüfter, Wasserpumpe. > IG Wärmet.-Temp 1-3] © STULZ GmbH, Hamburg Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 439 Ventilatormotors prüfen (Steckplatz CNM2 - PIN 1, PIN 4; bei FDU VG: PIN 6, PIN 4; min. 280 V DC). PIN 6, PIN 4; min. 280 V DC). © STULZ GmbH, Hamburg Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 440 Oberflächen bzw. austretendes Kältemittel. kalte Oberflächen bzw. austretendes Kältemittel. Leichte oder schwere Körperverletzung. Leichte oder schwere Körperverletzung. – Persönliche Schutzausrüstung verwenden. 10. Kältemittelfüllmenge gemäß Technischem Handbuch prüfen. © STULZ GmbH, Hamburg Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 441 8. Vorsicht! Verbrennungs- oder Erfrierungsgefahr durch heiße oder kalte Oberflächen bzw. austretendes Kältemittel. Leichte oder schwere Körperverletzung. – Persönliche Schutzausrüstung verwenden. 9. Kältemittelfüllmenge gemäß Technischem Handbuch prüfen. © STULZ GmbH, Hamburg Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 442 RC-EX1: [Menü > Weiter (mehrmals drücken) > Service & Inbetriebnahme > (Service-Passwort eingeben) > Betriebsdaten > Aussentemperatur Th2] ○ RC-EX3A: [Menü > Service-Einstellung > Service & Wartung > (Service-Passwort eingeben) > Betriebsdaten > Außentemperatur Th2] © STULZ GmbH, Hamburg Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 443 8. Vorsicht! Verbrennungs- oder Erfrierungsgefahr durch heiße oder kalte Oberflächen bzw. austretendes Kältemittel. Leichte oder schwere Körperverletzung. – Persönliche Schutzausrüstung verwenden. 9. Kältemittelfüllmenge gemäß Technischem Handbuch prüfen. © STULZ GmbH, Hamburg Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 444 Wenn die 3 gemessenen Leichte oder schwere Körperverletzung. Widerstandswerte nicht – Persönliche Schutzausrüstung verwenden. identisch sind, ist der 8. Kältemittelfüllmenge gemäß Technischem Handbuch prüfen. Verdichter elektrisch nicht funktionsfähig. © STULZ GmbH, Hamburg Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 445 Bei Außengerät FDC 71: Steckplatz CNFAN prüfen (PIN 6, PIN 4; min. 280 V DC). ○ Bei Außengeräten FDC 100-250: Steckplatz CNFAN1, CNFAN2 prüfen (PIN 1, PIN 4; min. 280 V DC). © STULZ GmbH, Hamburg Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 446 Daten an die Elektronik. 4. Widerstandswert des Temperaturfühlers gemäß Widerstandskennlinie Widerstandswert des Temperaturfühlers gemäß Widerstandskennlinie prüfen (Referenz: NTC 25 °C = 5 kOhm (Toleranzgrenze: +/-10 %)). kOhm (Toleranzgrenze: +/-10 %)). © STULZ GmbH, Hamburg Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 447 Leichte oder schwere Körperverletzung. Volumenstrom des – Persönliche Schutzausrüstung verwenden. – Persönliche Schutzausrüstung verwenden. externen Mediums prüfen. 9. Kältemittelfüllmenge gemäß Technischem Handbuch prüfen. 9. Kältemittelfüllmenge gemäß Technischem Handbuch prüfen. © STULZ GmbH, Hamburg Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 448 – Gesamtanlage mit Spannungsversorgung verbinden. Gesamtanlage mit Spannungsversorgung verbinden. 7. Hauptplatine mittels InverterChecker gemäß Betriebsanleitung Hauptplatine mittels InverterChecker gemäß Betriebsanleitung (Inverterchecker) auf korrekte Funktion prüfen. (Inverterchecker) auf korrekte Funktion prüfen. © STULZ GmbH, Hamburg Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 449 Standard- iderstandswert entsprechen, ist der Verdichter elektrisch in Ordnung. ○ Wenn die 3 gemessenen Widerstandswerte nicht identisch sind, ist der Verdichter elektrisch nicht funktionsfähig. © STULZ GmbH, Hamburg Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 450: Schaltpunkte Der Schutzeinrichtungen
Aktiv 0,227 MPa LPT/PSL ─ (Schutzfunktion) gerät Inaktiv 0,079 MPa Werte in runden Klammern ( ) betreffen die SRC-Außengeräte. Werte in eckigen Klammern [ ] betreffen die SRK-Wandgeräte. © STULZ GmbH, Hamburg Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 451: Betriebs- Und Fehlerdaten Mit Kabelfernbedienung Rc-E5 Auslesen
Um die Daten eines anderen Innengeräts anzuzeigen, die Taste [AIR CON No.] drücken und zur Anzeige für die Innengerätauswahl zurückkehren. Die Taste [ON/OFF] drücken, um die Datenprüfung abzuschließen. © STULZ GmbH, Hamburg Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 452: Betriebs- Und Fehlerdaten Mit Kabelfernbedienung Rc-Ex3A Auslesen
Für die automatische Aktualisierung von Daten und Anzeige können bis zu sechs Optionen ausgewählt werden. Nach dem Auswählen die Schaltfläche Anzeige drücken. Im Display erscheint die Anzeige ⑧ . −18− Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 453 Innengeräte angeschlossen, können durch Drücken der Schaltfläche Weiter alle Geräte angezeigt werden. Je nach Kombination von Innen- und Außengeräten werden diese Einträge jedoch unter Umständen nicht angezeigt. −19− Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665 PJZ012A171_DE.indd 2018/05/09 14:17:07...
Seite 454: Übersicht Betriebsdatenanzeige Kabelfernbedienung
Schutzzustand Nr. Kompr. O/U FANSPEED AG-Ventilatorenstufe 63H1 AG-Hochdruckschalter 1 DEFROST AG-Abtaubetrieb TOTAL COMP RUN AG-Komp-Betriebsstunden O/U EEV1 AG-Öffnungsgrad EEV1 PULS O/U EEV2 AG-Öffnungsgrad EEV2 PULS * siehe „14.14 Verdichter-Schutzsteuerung FDC100-140VNA-W/VSA-W“ auf Seite 459 Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 455: Verdichter-Schutzsteuerung Fdc71Vnx-W
Wert aktualisiert. Steuerungswert A Reduziert die Verdichter- drehzahl im Minutentakt Rücksetzung 53-59 °C Temperatur Außengeräte-Wärmetauscher (°C) (ii) Anomale Stoppsteuerung Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665 a) Wenn die Temperatur des Außengeräte-Wärmetauschers (Tho-R) den Sollwert überschreitet, stoppt der Verdichter.
Seite 456: (Ii) Anomale Stoppsteuerung
(ii) Anomale Stoppsteuerung 1) Wenn ein vom Niederdrucksensor (LPT) erkannter Wert eine der folgenden Bedingungen erfüllt, stoppt Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665 der Verdichter, um ihn zu schützen. a) Wenn der Niederdruck 15 Sekunden lang kontinuierlich auf höchstens 0,079 MPa sinkt.
Seite 457: (F) Überstromschutz Stromsicherheitssteuerungen I
(Thi-A) ist, 1 Minute lang anhält. [Steuerungsinhalt] Es wird festgestellt, dass der Durchfluss des Kältemittels in das Innengerät unzureichend ist, sodass der Verdichter gestoppt und E57 auf der Fernbedienung angezeigt wird. Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 458 Einstelltemperatur Kühlbetrieb ist 5 °C. Kühlbetrieb Kühlbetrieb Laufprüfung Einstelltemperatur Heizbetrieb (Vorbereitung) ist 30 °C. Laufprüfung Heizbetrieb Laufprüfung Einstelltemperatur Heizbetrieb (Vorbereitung) ist 30 °C. Einstelltemperatur Heizbetrieb (Vorbereitung) ist 30 °C. Heizbetrieb Heizbetrieb Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 459: Verdichter-Schutzsteuerung Fdc100-140Vna-W/Vsa-W
Wert aktualisiert. Steuerungswert A Reduziert die Verdichter- drehzahl im Minutentakt Rücksetzung 59-53 °C Temperatur Außengeräte-Wärmetauscher (°C) (ii) Anomale Stoppsteuerung Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665 a) Wenn die Temperatur des Außengeräte-Wärmetauschers (Tho-R) den Sollwert überschreitet, stoppt der Verdichter.
Seite 460 (ii) Anomale Stoppsteuerung 1) Wenn ein vom Niederdrucksensor (LPT) erkannter Wert eine der folgenden Bedingungen erfüllt, stoppt Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665 der Verdichter, um ihn zu schützen. a) Wenn der Niederdruck 15 Sekunden lang kontinuierlich auf höchstens 0,079 MPa sinkt.
Seite 461: (G) Leistungstransistor-Schutz Gegen Spannungsabfall Anomale Stoppsteuerung
[Steuerungsbedingung] Im Kühl- und Entfeuchtungsbetrieb wird, wenn alle folgenden Bedingungen gegeben sind, zum Schutz vor Tauwasser und Wasserspritzern die Verdichterdrehzahl (Fre- quenz) reduziert. Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665 À Um das elektronische Expansionsventil für den Kühlbetrieb (EEVC) zu öffnen, werden 500 Impulse gesendet.
Seite 462 Ventilatorstufe des Außengeräts und der Verdichterdrehzahl (Frequenz). (b) Einzelheiten finden sich unter den Punkten (1) und (4) oben. Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665 (8) Laufprüfung (a) Die Bedienung über das Außengerät mittels DIPSchalter auf der Steuerplatine des Außengeräts ist möglich.
Seite 463: Verdichter-Schutzsteuerung Fdc200-280Vsa-W
(i) „12“ Kompressionssteuerung Ratio siehe (f) „13“ Ersatz „14“ Abtauschutzsteuerung siehe (l) „15“ Stromsicherungssteuerung Inverter sekundär siehe (g) „16“ Stop durch blockierten Kompressorrotor „17“ Stop durch Fehler beim Kompressorstart siehe (o) Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 464: Hochdruckschutzsteuerung Im Heizbetrieb (I) Schutzsteuerung
Temperatur Außengeräte-Wärmetauscher (°C) (iii) Zurücksetzen des anomalen Stoppmodus Wenn die Temperatur den Rücksetzwert von höchstens 50 °C erreicht, kann ein Neustart über die Fernbedienung erfolgen. Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665 (c) Hochdruckschutzsteuerung im Heizbetrieb (i) Schutzsteuerung...
Seite 465: (F) Schutzsteuerung Des Verdichters Bei Anomalem Druckverhältnis
Es wird immer die höchste Innengeräte-Wärmetauschertemperatur (Thi-R) verwendet. Reduziert die Verdichterdrehzahl im Minutentakt °C Rücksetzung °C 0.150 0.425 Niederdruck (MPa) Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665 Überstromschutz Stromsicherheitssteuerungen I, II Wenn die Stromwerte bei der Messung des Eingangsstroms (Primärseite) und des Ausgangsstroms (Sekun-...
Seite 466: (H) Power-Transistor-Temperaturschutz (I) Schutzsteuerung
Schutz vor Tauwasser und Wasserspritzern die Verdichterdrehzahl (Fre- quenz) reduziert. À Um das elektronische Expansionsventil für den Kühlbetrieb (EEVC) zu öffnen, werden 500 Impulse gesendet. Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665 Á Überhitzung Sauggasleitung beträgt mindestens 10 °C.
Seite 467 Verdichter vorübergehend und läuft 3 Minuten später wieder an. (ii) Wenn die Umschaltung auf die Erkennung der Rotorposition 5 mal fehlschlägt, wird von einem anoma- len Verdichterstart ausgegangen, und der Verdichter stoppt im anomalen Stoppmodus (E59). Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 468: Entsorgen
Batterien Schwermetalle in bestimmter Konzent- ration enthalten. Diese werden wie folgt angegeben: Hg: Quecksilber (0,0005%), Cd: Kadmium (0,002%), Pb: Blei (0,004%). Die Batterien sachgemäß bei einer Batterie- sammelstelle oder im entsprechend markierten Sondermüll entsorgen. Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 469: Anhang
Anhang 16 Anhang 16.1 CE-Konformitätserklärungen Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 470 Anhang Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 471 Anhang Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 472 Anhang Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 473: Inbetriebnahmeprotokoll
Anhang 16.2 Inbetriebnahmeprotokoll Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 474 Anhang Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 475 Anhang Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 476: Serviceprotokoll
Anhang 16.3 Serviceprotokoll Technisches Handbuch FDS-Serie R32 | Ausgabe 21-01-2022 | 20000665...
Seite 480 Mehr Informationen erhalten Sie unter www.s-klima.de www.s-klima.de Stulz GmbH / Geschäftsbereich S-Klima Holsteiner Chaussee 283 / 22457 Hamburg www.s-klima.de...

Diese Anleitung auch für:

Srk50-60zsx-w srk71 100zr-w Fdum40-140vh Fdu71-280vh Fdtc40-60vh Fdt40-140vh ... Alle anzeigen

S-Klima FDS-Serie Technisches Handbuch

Quicklinks

Verwandte Anleitungen für S-Klima FDS-Serie

Inhaltszusammenfassung für S-Klima FDS-Serie
