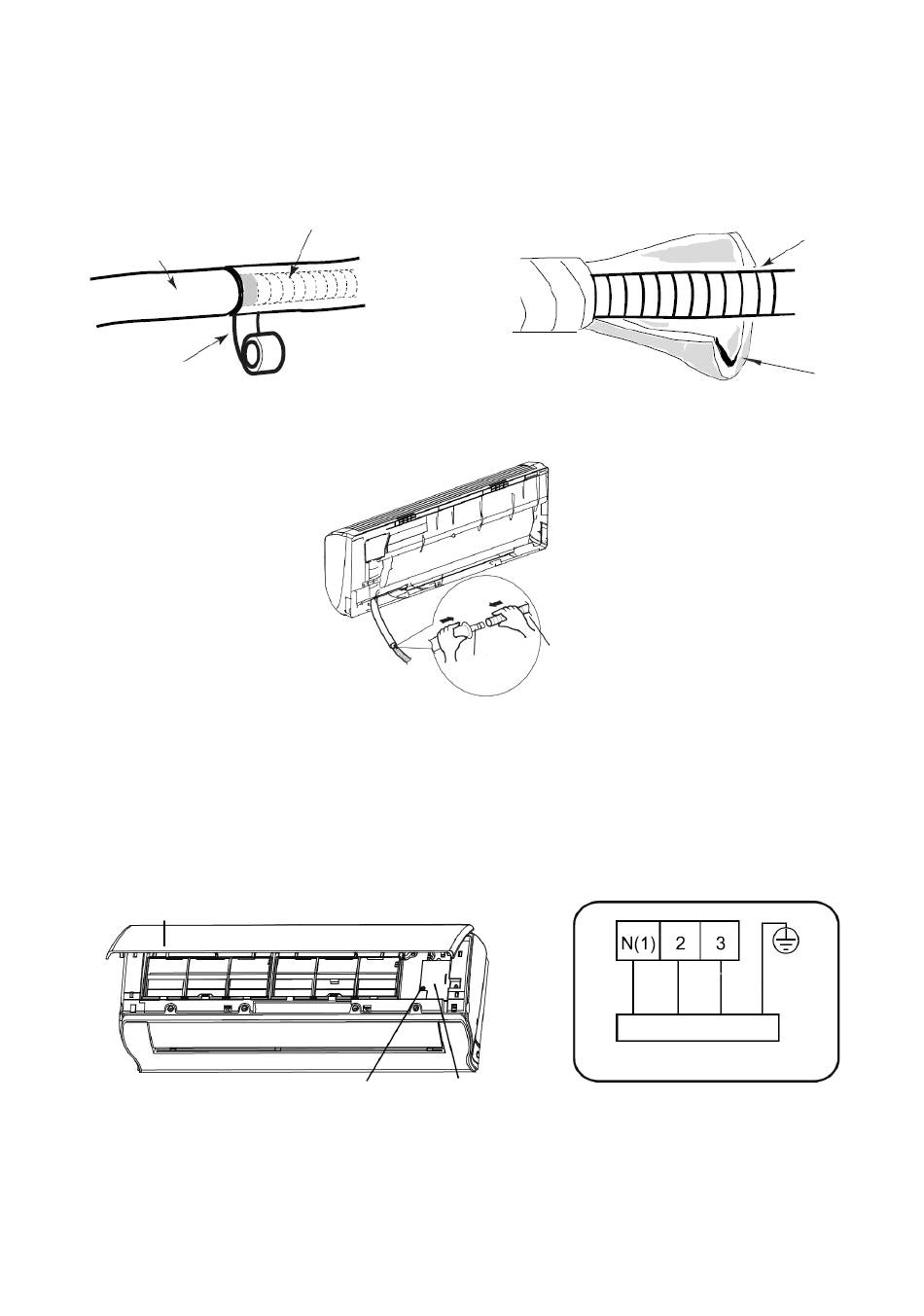

6. Installation des Ablaufschlauchs
5. Verbinden Sie das Abflussrohr mit dem bereits vorbereiteten Rohr, das aus dem Innengerät
austritt.
6. Sichern Sie die Verbindung mit Klebeband.
Außenrohr
Band
Hinweis:
Wickeln Sie das Rohr mit Isoliermaterial ein, um zu verhindern, dass sich außerhalb des Rohrs
Kondenswasser bildet
7. Elektrischer Anschluss des Innengeräts
6. Öffnen Sie die Frontplatte des Geräts, um auf den Schaltkasten zuzugreifen.
Entfernen Sie dann die Befestigungsschraube am Kabelfachdeckel.
Frontblende
7. Führen Sie das Strom- und Kommunikationskabel durch die Rückseite des Innengeräts und ziehen
Sie es dann von vorne durch das Kabelfach heraus.
TEKNO POINT ITALIA S.R.L. - VIA DELL'ARTIGIANATO 5 - 30020 MARCON (VE) – ITALY
138
Schlauch ablassen
Schrau
Elektrische Boc-Abdeckung
be
COMMERCIALE@TEKNOPOINT.COM – WWW.TEKNOPOINT.COM
MUI_DELFIN_Ita_Eng_Fra_Deu_TP/Rev.00/Data 03.06.2020
Schlauch ablassen
Auslassrohr
105
DEUTSCH
Schlauch ablassen
Band
Gelbgrün
Braun
Blau
Schw
arz
Anschlüsse des Innengeräts
